Як правильно встановити обсадні труби в свердловину - докладний посібник

Самостійне буріння і установка труб - мрія більшості дачників. Дійсно, це вигідно з економічної точки зору.

Але від господарів потрібно докласти максимальних зусиль, щоб не допустити критичних помилок - немає нічого гіршого свердловини, яку не вдається запустити в експлуатацію.

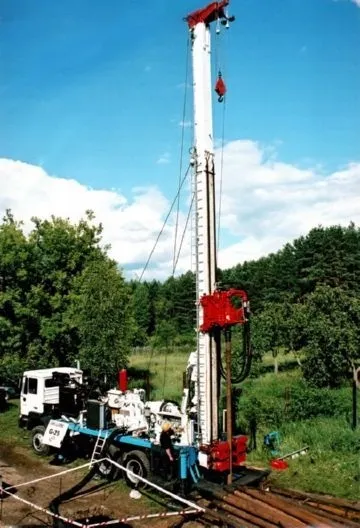

Фахівці відзначають, що буріння своїми силами можливо тільки на глибині до 20 метрів.

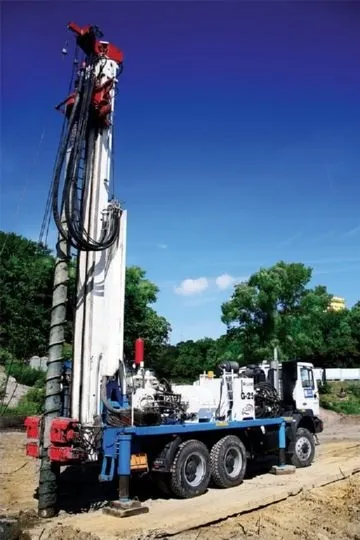

Якщо водний пласт знаходиться глибше, без використання спеціального обладнання та допомоги професіоналів не обійтися.

На великих глибинах будь-яка помилка може стати критичною. Тому вартість роботи професіоналів окупається якістю свердловини і її багаторічним використанням.

установка труби

На завершальному етапі буріння необхідно захистити шахту від можливих обвалів грунту шляхом установки

обсадної труби. Дуже важливо правильно промити шахту! В іншому випадку стабільного водяного напору в трубах домогтися не вдасться. По завершенні буріння проводиться промивка за допомогою мотопомпи. І тільки після цього виймаються штанги. Якщо вони йдуть нагору важко, в свердловині все ще багато грунту, який потрібно промити повторно.

Необхідно пам'ятати, що для стандартного розміру труби в 125 мм потрібно свердловина діаметром не менше 20 сантиметрів. Такий зазор забезпечить безпроблемну установку труб і подальшу тампонізацію цементом всього затрубного простору.

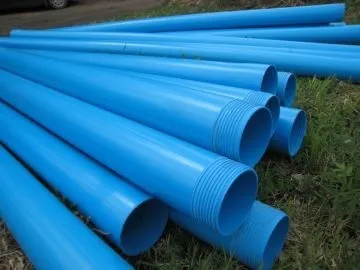

Найкращий матеріал для самостійної установки пластик. Легкий по вазі і простий в монтажі він полегшить завдання по установці будь-якому новачкові в цій справі. Крім того, пластикові труби забезпечують хорошу герметизацію, а, значить, і чистоту води.

Ще один прекрасний спосіб очищення - використання желонки. Ця порожня труба, оснащена всередині клапаном, а зовні зубцями для забору донної бруду, за лічені години дозволяє довести внутрішність свердловини до ідеального стану.

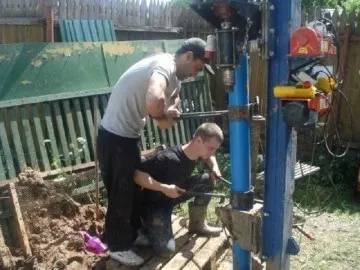

Для опускання труби можна використовувати ту ж триногу з лебідкою, якої до цього моменту піднімалася желонка. Бажано, щоб в роботі брали участь два-три людини, підстраховуючи один одного.

Це забезпечить якісний монтаж труб.

Порядок робіт виглядає наступним чином:

1. На нижньому кінці труби робиться фільтр. Для цього дрилем сверлится до п'ятдесяти отворів або болгаркою робляться невеликі насічки. Зовні фільтр обертають геотканин, яка запобігатиме потраплянню в воду піску.
2. Можна встановити додатково сітчасті фільтри на торець труби. Для цього використовується різьблення або хомут.
3. Висота саморобного фільтра з отворами близько метра.

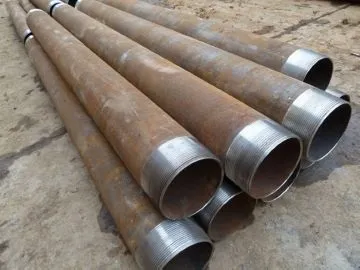

4. Якщо грунт сипучий, краще віддати перевагу дорожчій трубі зі сталі. Цей матеріал не боїться деформації і трубу буде простіше вкрутити в грунт.
5. Занурення ведеться поступово. Якщо потрібно, трубу вкручують. Секції з'єднують між собою одним з трьох способів: за допомогою фітинга, розтрубів або традиційного різьблення.
6. Дуже важливо, щоб труба не доходила до водяного пласта приблизно на метр або 50 см (не перекривали потік).
7. Після завершення монтажу свердловину необхідно добре промити водою під тиском за допомогою насоса.
8. У ретельно очищену свердловину на дно насипають щебінь або колотий кремній. Цей саморобний фільтр дозволить зробити воду чистіше. Висота відсипати до 30 сантиметрів.

На що звернути увагу

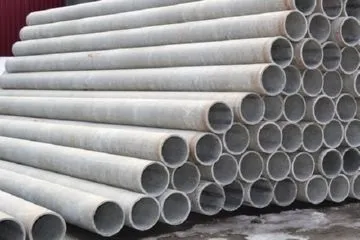

Для облаштування неглибокої свердловини підійдуть труби меншого діаметру. Поширений стандарт - 125 мм (12,5 см). У таку трубу вільно входить досить потужний циліндричний насос. Для невеликої глибини (для свердловин це показники менше 20 м) достатньо діаметру в 116 мм. Оптимальна товщина стінок для будь-якого типу труб крім азбестоцементних (використовуються для технічних свердловин) становить від 5 до 7 мм.

Установка фільтрів - обов'язкова процедура, якої не слід нехтувати. Єдине, що потрібно врахувати - це метод виготовлення саморобного фільтра. Використовуючи насічки, можна спровокувати повільну фільтрацію, коли складно промити нову свердловину і очистити воду.

Особливо актуальна ця проблема для піщаних і глиняних грунтів. Прокачування відбудеться повільно, а вода буде містити донні домішки. Фахівці радять все-таки віддати перевагу фільтру з круглими отворами, виконаними за допомогою дриля.

Геотканина рекомендується накладати на фільтр в три шари і надійно закріплювати її дротом. Під цією тканиною на торці розміщують сітки. Сітчасті фільтри кріпляться за допомогою муфт або насаджуються на різьбу.

Певну проблему представляє потужний водоносний шар, розташований в піщаному грунті. Такі свердловини важко промити, пісок майже відразу наноситься назад. Трубу в таких умовах опустити неможливо - вона впирається в затор і гальмує. Для вирішення проблеми до верхньої частини конструкції монтують оголовок, до якого через шланг підключають мотопомпу. Під впливом сильного напору труба сама осідає в грунт. Робочим залишається тільки контролювати глибину занурення.

Як було сказано вище, до водоносного шару повинно залишатися відстань в 0,5-1 метр. Визначити його з максимальною точністю можна, використовуючи мотузку з грузилом. Підійде, наприклад, накидний гайковий ключ. Це саморобний вимірювальний пристрій повільно опускається вниз. Про досягнення води свідчить легкий сплеск. Відстань слід зазначити вузликом на мотузці і продовжити опускання. Різке ослаблення мотузки говорить про досягнення дна. На зворотному кінці зав'язується ще один вузол. Після цього мотузка витягується і точно визначається по вузлах висота водяного стовпа. Виходячи з неї, можна легко розрахувати, на якій глибині повинен розташуватися нижній кінець труби. Вимірювання лазерним далекоміром в цьому випадку може давати неправдиві свідчення, так як вода в свердловині знаходиться в невеликому русі (рябить).

Фахівці радять кожну із секцій труби додатково скріпити скобами і смугами з нержавійки. Це правило стосується будь-яких труб, крім азбестоцементних.

Вапняки і піщані ґрунти вимагають використання труб зі сталі (хоча це і більш дорогий будівельний матеріал). Такі грунти досить нестійкі і обсадна труба, виконана з крихкого матеріалу, може не витримати тиску і лопнути.

Установка обсадних труб

Установка проводиться відразу після завершення буріння.

Зволікати з цим процесом не можна, так як грунт може обсипатися в великій кількості і перекрити шахту!

Тому монтаж здійснюється за лічені хвилини. Головна вимога до обсадних конструкцій - швидкість стикування всіх основних елементів. Якщо здійснюється додаткове кріплення за допомогою скоб, працювати повинно відразу кілька людей, щоб максимально прискорити занурення труби в грунт.

Труби зі сталі можна з'єднувати за допомогою зварювання. Такий монтаж буде дещо відрізнятися від скручування.

Спочатку трубу розрізають на невеликі секції по два або три метри, які потім зварюють кільцевим методом і конструкція просідає в грунт під своєю вагою.

Для труб з пластику без різьблення фахівці також радять використовувати зварений метод, як більш надійний. Монтаж ведеться на зварену муфту замість наклеювання на розтруб. Спеціальним нагрівачем розплавляється зріз труби і край муфти, після чого секцію труби необхідно запресувати в муфту. Застигаючи, пластик з'єднується на молекулярному рівні, утворюючи міцний шов. Корисно також знати як витягнути пластикову обсадних труб зі свердловини.

Утилізація фарби - таке теж є!

Монтаж з використанням розтруба (відомий в народі, як склеювання) виконується з застосуванням епоксидного герметика. Процес полягає в обмотці кінця труб (на стиках) скловолокном з просочуванням кожного шару герметиком.

Для металевих труб обов'язкова установка фрезера. Ця насадка монтується на торець першої (нижньої) труби і служить для розширення і очищення шахти від залишків грунту, якщо такі є.

Трубопровід може стикуватися декількома способами відповідно до Держстандарту:

• муфтами з короткою різьбою трикутної за профілем - підходить для труб з діаметром від 11,4 до 50,8 см;
• муфтами з довгим різьбленням - для труб до 24,5 см в діаметрі;
• муфтами через різьбу з трапецієподібним профілем - кріплення розраховане на діаметр від 11,4 до 34 см;
• муфтами зі спеціальними гумовими вкладишами - вони використовуються для збору обсадної конструкції в дуже вологих ґрунтах (в цьому випадку сталеві труби не стикаються);
• розтрубами - розмір труб обмежений діаметром від 11,4 до 19,4 сантиметра.
