Як правильно встановити дренажну помпу для кондиціонера
Особливості підбору і монтажу дренажного насоса
Перед установкою дренажної помпи вам слід переконатися, що її продуктивність буде задовольняти вашим конкретним випадком з урахуванням передбачуваного варіанта монтажу. Для цього вам треба розрахувати фактичну продуктивність помпи (див. Таблицю на рис.1), яка не повинна бути менше виділяється кондиціонером конденсату. Вологовиділення можна знайти в супровідній до обладнання документації або використовувати грубу його оцінку з розрахунку 0.8 л / год конденсату на 1 кВт холодопродуктивності.
Ви збираєтеся встановити помпу для кондиціонера потужністю 5 кВт, при цьому блок насос розташувати на висоті 1 м від рівня піддону кондиціонера і протягнути далі дренажну магістраль на 2 м вгору і на 10 м убік.
1.Рассчітиваем обсяг видаляється конденсату 5 кВт x 0,8 л / кВт = 4 л / год
2.Определяем по таблиці фактичну продуктивність Mini FLOWATCH - 7,3 л / год.
3.Учітиваем можливе відхилення л / год - 0,73 л / год = 6.57 л / ч
4.Сравніваем отримані дані 4 л / ч Mini FLOWATCH підходить

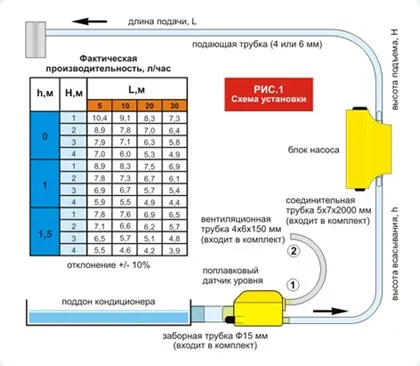

Підключення Mini FLOWATCH до дренажної системи кондиціонера здійснюється за допомогою гнучких з'єднань, як показано на рис. 1
Трубки синього кольору позначають дренажну магістраль. Сіра кольором зображена повітряна трубка. Вона кріпиться на датчику і необхідна для нормальної роботи його поплавкового механізму. Вільний кінець цієї трубки (1) повинен бути гарантовано вище того (2), який приєднується до датчика. Для лінії подачі можна використовувати трубки внутрішнім діаметром 4 або 6 мм через додається до комплекту перехідник. Датчик може бути встановлений в зручному місці не вище рівня піддону і в положенні, максимально наближеному до горизонтального (можливе відхилення +/- 15). Для кріплення модуля насоса слід використовувати антивібраційні самоклеючі підкладки з комплекту.
