Як правильно вибрати трифазний стабілізатор напруги

На кожен об'єкт електриками ставиться обмежувальний вступної автомат, який, щоб уникнути пожеж, не дозволяє одночасно включити електроприлади більшої потужності, ніж розрахована електропроводка.

Найчастіше на сучасний приватний будинок виділяється 15 - 20 кВт (кіловат) і ставиться вступної автомат на 20 або 25А (ампер).

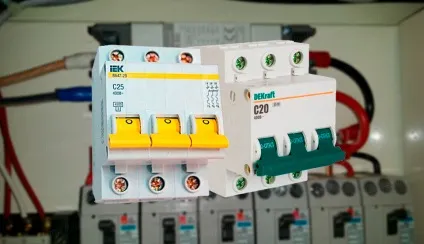

Сучасні вступні автомати 20 і 25 ампер для будинку

Давайте підрахуємо, який потужності потрібен стабілізатор напруги в будинок з автоматом 20 ампер. Для цього використовуємо формулу:

Необхідна потужність = значення вступного автомата * 220 * 3

20 * 220 * 3 = 13200

Отримуємо 13200 Вт (ват) або 13,2 кВт (кіловат).

Трифазні моделі стабілізаторів випускаються на 30, 20, 15, 9, 6 кВа. Розуміємо, що на 9 кВА потужності стабілізатора буде не вистачати, а ось варіант на 15 кВА теоретично повинен підійти. Чому теоретично? Про це спробуємо розповісти в наступному блоці.

15 кВА і 15 кВт - це одне й те саме?

Уважний Новомосковсктель зауважив, що 20амперний вступної автомат розрахований на сумарну потужність всіх споживачів в будинку до 13,2 кВт (кіловата), а потужність стабілізаторів вказується в кВА (кіловольт-амперах). З цього виникає питання: чи можна прирівняти кВт (кіловати) і кВА (кіловольт-ампер)?

Щоб додатково не перевантажувати статтю технічними термінами, відповімо, що є 2 варіанти відповіді:

magazin energia ru

• 15 кВА дорівнює 15 кВт - якщо жоден споживач в будинку не має електродвигуна в своїй конструкції. До таких електроприладів відносяться: лампочки, ноутбук, стаціонарний комп'ютер, телевізор і т.д;
• 15 кВА не дорівнює 15 кВт - якщо в будинку є споживачі з електродвигуном. Це: холодильник, кондиціонер, насос, циркулярна пила і т.д.
  В цьому випадку необхідно перевести кВА в кВт. Для цього множимо потужність стабілізатора (в нашому випадку це 15 кВА) на коефіцієнт реактивної потужності "0.7":

15 * 0.7 = 10.5 кВт

Як бачимо, при наявності зазначених споживачів з електродвигуном, отримуємо стабілізатор напруги вже не на 15 кВт, а всього на 10,5 кВт. Зрозуміло, що цієї потужності буде недостатньо і підійде стабілізатор тільки на 20 кВА:

Ось тепер, для нашого вступного автомата в 20 ампер на 13,2 кВт, вдалося дізнатися необхідну потужність трифазного стабілізатора - 20 кВА, який в реалі буде видавати 14 кВт.

Тепер, знаючи всю схему підрахунків, можемо швидко підрахувати необхідну потужність стабілізатора, якщо на будинок підведена мережа 380 вольт і стоїть вступної автомат вже на 25А (ампер):

• множимо: 25 * 220 * 3 = 16 500 Вт (або 16,5 кВт);
• якщо немає споживачів з електродвигуном (у чому я сильно сумніваюся), то беремо трифазний стабілізатор на 20 кВА;
• якщо ж прилади з електромотором є, то множимо 20 кВА на 0.7 і отримуємо тільки 14 кВт, який буде видавати трехфазнік, і 16,5 кВт які виділяються вступним автоматом він стане просто обрізати і вже буде відключатися по перевантаження з навантаженням в 14 кВт. Щоб цього уникнути, потрібно ставити трехфазнік на 30 кВА:


Здавалося б, нам потрібен стабілізатор на 16.5 кВт, ну максимум на 17 кВт, а 21 кВт це багато. Але тут спливає перший підводний камінь - при падінні напруги в мережі падає і видається стабілізатором потужність, яка буде складати 85% від номінальної, а при дуже сильних просадках і все 60%:

При виборі стабілізатора з запасом потужності у нас буде той самий необхідний запас в 30%, який електрики так рекомендують закладати, щоб позбутися від ситуацій, коли стабілізатор не витримує і відключається по перевантаження.

Коли напруга сильно падає, то жоден стабілізатор не в змозі видавати номінальну потужність. А щоб завжди отримувати заявлені кіловати, як раз і потрібно брати апарат по потужності на 30% більше, ніж необхідно.

Потужність стабілізатора напруги необхідно підбирати виходячи з значення вступного автомата і з запасом по потужності на 30%.

Чи потрібен морозостійкий стабілізатор і як сильно падає напруга?

З потужністю ми визначилися і тепер потрібно зрозуміти, буде стабілізатор стояти в опалювальному приміщенні або потрібна апарат з можливістю роботи при мінусових температурах.

Морозостійкі трехфазнікі, зазвичай, мають цінник на 5-10 тис. Рублів вище. Для прикладу порівняємо стабілізатори на 20 кВА:

Звичайні трехфазнікі мають широкий діапазон вхідних напруг. У морозостійких діапазон вже, але вони можуть працювати в суворих кліматичних умовах.

Трифазний або три однофазних?

Всі трифазні стабілізатори напруги мають досить високий цінник і щоб його знизити є маленький лайфхак.

Справа в тому, що у трехфазніков є така особливість - коли пропадає одна з фаз, то у апарату спрацьовує захист і він відключається, знеструмлюючи весь будинок. Щоб цього уникнути і залишити працюють електроприлади на останніх двох фазах, краще поставити три однофазних стабілізатора замість одного на 380 (по одному на кожну фазу).

Крім того, три однофазніка виходять дешевше, ніж один на 3 фази. Візьмемо все той же трехфазнік на 20 кВА і реальними 14 кВт.

Так як фази у нас три, то 14 кВт ділимо на 3 і розуміємо, скільки у нас на кожній фазі:

Відсіюємо релейні стабілізатори (у них ступінчаста регулювання, через що блимають лампи, вони для дома не підходять) і зупиняємося на варіантах з плавним регулюванням: електромеханічних (1 шт = 15900 руб.) І тиристорних (1 шт = 26500 руб.).

Множимо ціну на три і отримуємо таблицю:

Енергія СНВТ-8000/1 Hybrid

26500 3 шт. = Руб.

У випадку з трьома електромеханічними однофазнікамі економія становить руб, а це вже приємно.

З тиристорн стабілізаторами ситуація інша. Це апарати більш високого класу зі своїми перевагами (безшумність, ще більш широкий діапазон по низу (до 60 вольт), настінні, з розширеною гарантією до 3 років) і цінник відповідно вище.

Те ж саме можна порахувати і для вступного автомата на 25А (ампер) з 16,5 кВт. Згадуємо, що на нього потрібен стаб 30 кВА і реальними 21 кВт. Ділимо 21 на 3:

Отже, на кожну фазу потрібен однофазнік на 7 кВт. Дивимося електромеханіка потужністю: 10 кВА / 7. 10 кВт (1 шт = 17800 руб.) І тиристори: 9 кВА / 7. 9 кВт (1 шт = 31000 руб.).

Енергія СНВТ-30000/3 Hybrid

Енергія СНВТ-10000/1 Hybrid

31000 3 шт. = Руб.

У випадку з трьома електромеханічними однофазнікамі економимо вже руб. За тиристорним було написано вище.

У цього способу є тільки один мінус - трехфазнік можна замінити трьома однофазними стабілізаторами тільки в тому випадку, якщо в будинку всі споживачі електричного струму на 220 В і немає споживачів на 380В. Якщо ж прилади на 380 вольт є, то ставити потрібно тільки трехфазнік. Інакше споживачі на 380В НЕ будуть захищені.

Якщо є споживачі на 380В, то ставимо трехфазнік. Якщо електроприлади тільки на 220В - дешевше буде поставити три однофазних стабілізатора

Отже, у нас все-таки вийшло підрахувати і вибрати апарат для найпоширеніших вступних автоматів:

• для 20А - трехфазнік на 20 кВА або три однофазних на 8 кВА (5 кВт);
• для 25А - трехфазнік на 30 кВА або три однофазних на 10 кВА (7 кВт);

За цим же принципом можна підібрати трифазний стабілізатор напруги під номінал будь-якого іншого вступного автомата.
