Одним із складних моментів у будівництві каркасного будинку, перед яким зупиняються деякі початківці будівельники, є питання про те, як правильно робити вирізи в кроквах будинку. Якщо уважно вивчити матеріал, досвід бувалих будівельників, то виявиться, що робити їх досить просто.
Для того, щоб вирізи в кроквах не ставили вас в глухий кут, я і пишу цю статтю.

Кроквяна система каркасного будинку

Коли я був молодим теслею (або я б сказав, помічником теслі), я захоплювався вміннями покрівельних платників. Вони без будь-яких зусиль робили складних вирізи на кроквах каркасного будинку, знаючи лише тільки розміри даху. Це спантеличувало мене.
У ті роки я намагався повторити їх дії, але мене раз по раз наздоганяла невдача. Тоді старший тесля взяв мене з собою на одну з дахів і допоміг мені розмітити і розрізати кроквяну систему за допомогою плотницкого кутника і «Біблії» покрівельника (є така дуже популярна книга в Америці, купити можна на Амазон. Ларрі Хоун використовував в своєму фільмі саме таку - прим. перекладача). Цей досвід надихнув мене на оволодіння мистецтвом робити правильні вирізи в кроквах каркасних будинків. Не можу сказати, що став майстром цієї справи, але я виконав довгий шлях і трохи розібрався в тому, як правильно це робити.

Переходимо до вимірювань

(Я покажу, як все підрахувати вручну, без калькулятора - прим. Перекладача).

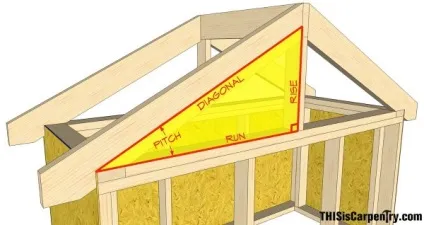

Ось які вимірювання кроквяної системи нам потрібні: кут нахилу крокв (Pitch), підйом (Rise), пробіг (Run) і діагональ (Diagonal). Якщо вам відомі розміри будь-яких двох вимірювань з цих чотирьох, ви можете легко знайти і всі інші.

Подивіться на нашу модель даху (картинка вище), спочатку ми повинні знати розміри двох її елементів: ширина будівлі і товщина конькової дошки.

Ширина будівлі, наприклад, буде 8,8 метрів. (8,75 метрів і обшивка дюймовку з кожного боку будинку 0,05м):

Кожна стропіліни стоїть на своїй половині будинку і стикується один з одним на гребеневої дошки. Тому від повної ширини будівлі потрібно відняти товщину конькової дошки. інакше ви зробите помилку при підрахунок довжини крокви. Давайте візьмемо її товщину 50 мм.

Вважаємо загальну ширину будівлі без конькової дошки. 8,8 метрів - 0,05 метрів (50 мм) = 8,75 м.

Тепер потрібно розділити отриманий результат на 2, щоб отримати «пробіг» (Run) кожної крокви.
Вважаємо «пробіг» кожної крокви: 8,75м / 2 = 4,375м.

Тепер нам потрібен ще один елемент, який нам заздалегідь відомий, це кут нахилу даху. У нашому випадку нехай він буде 6 до 12 (26,5 градусів - прим. Перекладача).

Раз наша дах має ухил 6/12. а значить, підйом у нас в два рази менше. ніж пробіг (тому що 6 в 2 рази менше 12).
Вважаємо підйом. 4,375 / 2 = 2,187м. (Пол міліметра округлимо)

Тепер ми можемо підрахувати діагональ. тобто довжину крокви від коньковой балки до обв'язки стіни (не тільки крокви, тому що поки не враховується звис). Діагональ є гіпотенузою. а все пам'ятаємо, як вона вважається.

Вважаємо діагональ:
Пробіг ( «2) + Підйом (« 2) = Діагональ ( «2) (« 2) - я позначив «в квадраті».
19,1406 + 4,7851 = Діагональ ( «2)
Діагональ = квадратний корінь з 23,9257
Діагональ = 4,891 = 4 метри 89 см 1мм

Наступний крок після розрахунків - виготовлення шаблону для крокв. Для цього потрібно прикрутити бобишки до вашого косинці (так зручніше, але можна і без цього) на 6 і 12 дюймах (або 15 і 30 см в метричній системі).

Тепер я докладаю кутник до боці дошки по її ширині і починаю відзначати місце різу на верхівці крокви (в місці примикання до гребеневої дошки - прим. Перекладача). Врахуйте, що більшість різів в каркасному житловому будівництві роблять саме так: по довжині ріжуть дошку на тонкій стороні, а по ширині в горизонтальному положенні.

Тепер від верхньої точки цієї лінії відміряє «діагональ» 4 метри 89 см 1мм.

Потім, використовуючи звичайний столярний косинець (деякі теслі воліють вимірювальний косинець-транспортир Swanson, почитати про нього можна на форумі - прим. Перекладача), я малюю паралельну лінію першого пилу поперек крокви. Дана лінія представляє лінію схилу (тобто пераллельна стіні і перпендикулярна перекриття каркасного будинку) на крокві на краю будівлі.

Отже, «пташиний дзьоб» починається з цієї лінії. Якщо ви будуєте і у вас нас чітких розмірів крокв і різів (проекту), ви повинні вибрати на цьому етапі розмір горизонтального вирізу, площині крокви, яка лежить на перекритті (див. На нижньому фото зліва знизу). Канадські коди вимагають, щоб розмір цього пила був як мінімум 38 мм.

Горизонтальний розмір повинен бути такий, щоб крокви сильно не послаблювалося, тобто рез не заходив далі, ніж на третину дошки (див. малюнок нижче).

Давайте розглянемо наш випадок.

Вважаємо «підйом» в реальності.

Так, у нас вже є розмір «підйому» і він дорівнює 2,1875 метрів. Але давайте подивимося на нашу схему кроквяної системи. Очевидно, що наш розмір - не той що біля дошки, яка підтримує коник (навіть якщо і тимчасово).

Спочатку потрібно додати до нашого «підйому» так званий H.A.P .. який дорівнює розміру залишився вертикально над обв'язкою стіни під низом стропіліни, де ми робили вертикальний виріз (на фото вище).

Вважаємо наш H.A.P. 223,6 мм (повна ширина дошки, що стоїть під кутом 26,57 градусів) віднімаємо 60 мм (наш вертикальний виріз) = 163 мм.

Ми опинилися в самої верхньої точки сходження стропіліни у конькової дошки. Але нам потрібна не вона. Тепер ми нарешті отримаємо висоту потрібної дошки під коньковую дошку.

Висота дошки під коник. 2,35 м віднімаємо висоту конькової дошки 200 мм = 2,15 м, тобто 2 м 15см.

Знаходимо повну довжину крокв.

Після всієї цієї колотнечі хотілося б дізнатися довжину ВСЬОГО крокви, тобто з карнизним звисом. Тут все просто.

Наприклад, нам потрібен звис 80 см, значить, при даху 6 до 12 вниз звис опускає на ½ від довжини Свеа, тобто 0,4 метрів.

Вважаємо діагональ свеса = 0,16 (0,4 в квадраті) + 0,64 (0,8 в квадраті) = 89,5 см

Разом повна довжина кожної крокви зі звисом = 4 метри 89 см 1мм + 89 см 5 мм = 5 метрів 78 см 6 мм.

Отже, сподіваюся, після прочитання цієї статті вам стало набагато зрозуміліше, як правильно робити вирізи в кроквах вашого каркасного будинку. Якщо залишилися ще питання, образается.
