Як правильно обжати виту пару

Добрий день шановні Новомосковсктелі блогу PomKomp.ru Багато з вас напевно вже не раз стикалися з проблемою відірваного коннектора або його поломкою. Сьогодні я раз і на завжди постараюся позбавити вас від проблеми пошуку інформації про те як самостійно і правильно обжати виту пару.
Для підключення та передачі сигналу використовується спеціальний кабель «вита пара». Таку назву він отримав завдяки тому, що складається з чотирьох або двох пар свити між собою мідних жил, що дозволяє знизити перешкоди від різних джерел.

Поломка коннектора це дуже поширена ситуація виникає після численного перенесення пристрою в яке підключений дріт, після торкання ногою лежачого на підлозі бездротового маршрутизатора або від нерозумних дій домашніх тварин.

Купувати для цього спеціальне обтискний пристрій мало хто захоче, а звернутися у фірму виходить куди простіше. Однак якщо дана поломка відбувається постійно, то звичайно обжати інтернет кабель самостійно вийде куди дешевше. Моя вам порада, щоб не було надалі проблем з пошкодженим кабелем встановіть інтернет розетку або підключіть роутер. Таке рішення проблеми позбавить вас від постійного фізичного впливу на кабель. Про те який роутер вибрати я вже описував в одній зі статей свего блогу.

Якщо ви все таки зважитеся на покупку бездротового маршрутизатора, то перед тим як вирішити проблему з вибором місця установки, обов'язково ознайомтеся з інформацією чому при підключенні роутера падає швидкість.

необхідний інструмент

Отже, для того щоб зробити якісний обтиск кручений пари нам знадобиться кілька інструментів:

Інструмент для зачистки та обрізки кабелю (стриппер)

Даний інструмент дозволяє швидко і якісно зняти верхню ізоляцію, не пошкодивши цілісність жив, а також з його допомогою можна відрізати зайву частину жив.

Замінити стриппер можна звичайним канцелярським ножем. Однак варто уважніше поставитися до процесу і стежити за глибиною розтину.

Обжимний інструмент (крімпер)

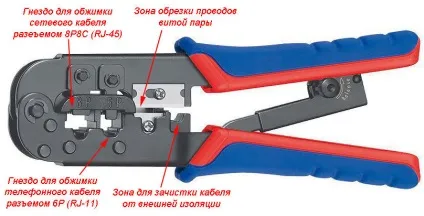

Для того, щоб втиснути інтернет кабель нам знадобиться обтискний інструмент (крімпер), в простолюдді «обжимка». Обжимка вдає із себе кліщі з декількома робочими областями.

У деяких моделях Крімпер можна виявити спеціальний ніж і виїмку для зачистки ізоляції кабелю, що дозволить обійтися без стриппера. Але як показує практика, мати окремий стриппер куди зручніше, ніж користуватися обжимкой для зачистки кабелю.

Схеми обтиску кручений пари

Сам процес має на увазі під собою закріплення спеціального роз'єму на кінці кабелю. Для обтиску кабелю застосовується в домашніх мережах застосовують 8-контактні коннектори 8P8C, які зазвичай називають RJ-45.

Для укладання жив в певному порядку всередині коннектора нарізані спеціальні канавки, в кінці яких знаходяться металеві контакти.

Нумерація контактів дуже важлива і визначається наступним чином. Якщо тримати коннектор контактами вгору, а клямка в цей час буде перебувати з іншого боку роз'єму, то перший контакт буде розташовуватися зліва, а восьмий праворуч.

Існує дві основні схеми розташування жив в коннекторе: EIA / TIA-568А і EIA / TIA-568B.

Для виготовлення прямого мережевого кабелю або як його по-іншому називають - патчкорд, необхідно обидва кінці кабелю обжати за однаковою схемою.

При обтиску кручений пари не завжди необхідно використовувати всі вісім жив, цілком вистачить і чотирьох. Однак варто враховувати, що при цьому максимальна швидкість обміну даними знизиться в 10 разів - c1 Гбіт / с до 100 Мбіт / c.

Також досить часто провайдери прокладають в квартири від свого обладнання саме чотирьох жильні кабелі. Оскільки це економічно вигідніше і практично жоден користувач цього не помітить.

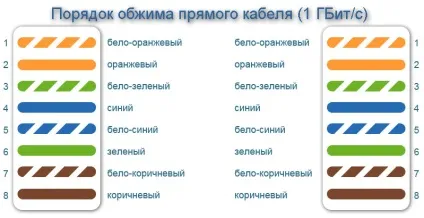

На малюнках нижче якраз відображені способи підключення 8-ми і 4-х жильного кабелю.

Трапляються такі ситуації, коли після розтину ізоляції годі й знайти схожі кольори жив з квітами на зображенні. Справа в тому, що як такої єдиний стандарт згодом змінюється або зникає за рахунок розумних свічів дозволяють не звертати уваги на послідовність терморегулятори кабелю. Якщо ви опинилися якраз в такій ситуації, то варто подивитися на той коннектор, який у вас повинен був залишитися після поломки і дотримати саме ту послідовність.

Установка і фіксація коннектора

Перед тим як обжати виту пару необхідно відрізати зайву частину (якщо така є), і зняти шматок основної ізоляції, використовуючи стриппер.

Далі відбувається сортування жив за кольорами відповідно до схеми обтиску. Для цього розпустіть і випрямити вивільнені жили кабелю, потім розташуйте їх навряд послідовно за кольорами. Щільно притиснувши кожну жилу один до одного, використовуючи стриппер, обріжте жили залишивши приблизно близько сантиметра до краю ізоляції.

При видаленні зайвої довжини жив ви повинні враховувати, що після обрізки ізоляційна оболонка кабелю повинна повністю опинитися всередині корпусу коннектора. Тепер акуратно одягаєте коннектор, так щоб кожна жила потрапила в свою канавку в роз'ємі і дійшла до упору. З торцевої частини роз'єму буде видно які жили дійшли до упору коннектора.

Зафіксувавши, таким чином інтернет кабель в роз'ємі, необхідно обжати його остаточно, використавши обтискача. Вставивши роз'єм в потрібне гніздо крімпер плавно стисніть ручки кілька разів.

Якщо ви в перший раз проводите дану процедуру, то необхідно заздалегідь придбати роз'єми з запасом, оскільки це досить копітка робота і з першого разу може не вийти.
