Як працюють очисні споруди, як це зроблено
Це дочірнє підприємство нафтохімічної компанії «СИБУР», є одним з найбільших виробників високоякісних каучуків, латексів і термоеластопластів вУкаіни.

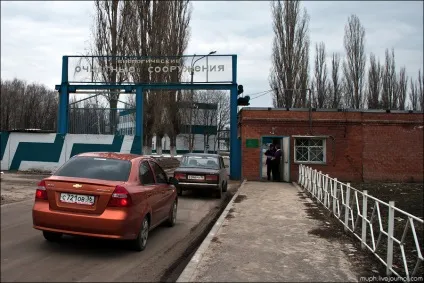

01. Наш провідник в світ високих технологій очищення стічних, технологічних і, звичайно ж, каналізаційних вод співробітник прес-служби Ксенія розбирається з охороною. Після невеликої заминки нас все ж пропускають на територію.

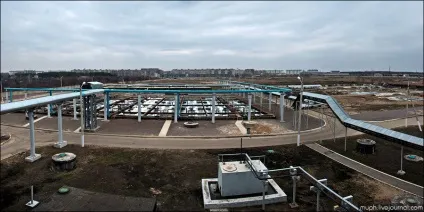

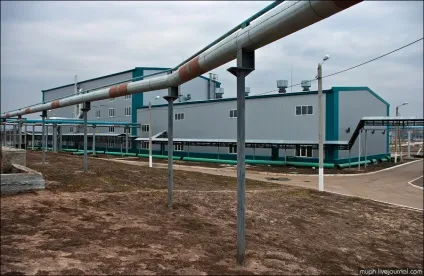

02. Зовнішній вигляд комплексу. Частково процес очищення відбувається всередині будівлі, але деякі етапи знаходяться і на відкритому повітрі.

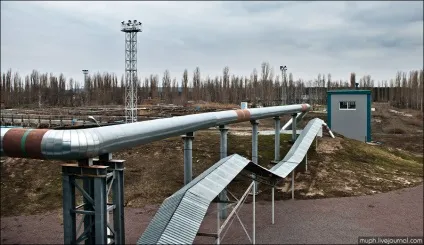

03. Відразу обмовлюся, що даний комплекс переробляє тільки стоки «Воронежсинтезкаучук» і не стосується міської каналізації, так що жують в даний момент Новомосковсктелі, в принципі, можуть не турбуватися про своє апетиті. Я, дізнавшись про це, кілька засмутився, так хотів дізнатися у обслуговуючого персоналу про щурів-мутантів, трупах і інші жахи. Отже, один з двох підвідних напірних трубопроводів діаметром 700 мм (другий - резервний).

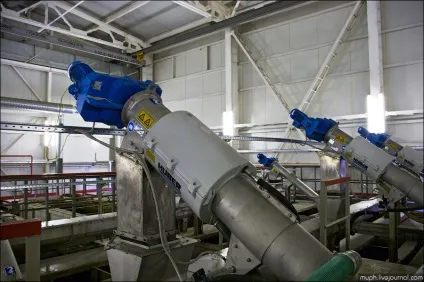

04. Насамперед стічні води потрапляють на ділянку механічної очистки. Він включає в себе 4 блоки механічної очистки стічних вод Rotamat Ro5BG9 компанії компанії «HUBER» (3 - в роботі, 1 - в резерві), що поєднують барабанні решітки з дрібним Прозоров і високоефективні аеріруемие пісколовки. Покидьки з решіток та пісок після віджимання подаються за допомогою конвеєрів в бункери з шлюзного затвором. Покидьки з решіток направляються на полігон ТПВ, але можуть також використовуватися в якості наповнювача при компостуванні осаду. Пісок складується на спеціальних піскові майданчиках.
05. Крім Ксенії, нас супроводжував начальник цеху Чаркін Олександр Костянтинович. Він сказав, що не любить фотографуватися, тому я про всяк випадок клацнув його, коли він захоплено розповідав нам принцип дії песколовок.

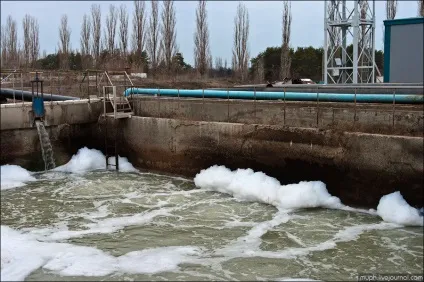

06. З метою згладжування нерівномірності надходження промислових стічних вод підприємства потрібно проводити усереднення стічних вод за обсягом та складом. Тому, в зв'язку з циклічним коливанням концентрації і складом забруднюючих речовин, далі води потрапляють в так звані усреднители. Їх тут два.
07. Вони оснащені системами механічного перемішування стічних вод. Загальна місткість двох усреднителей - 7580 м3.
08. Можна спробувати здути пінку.
09. Після усереднення за обсягом та складом стічні води за допомогою занурених насосів надходять на очистку на флотатори.

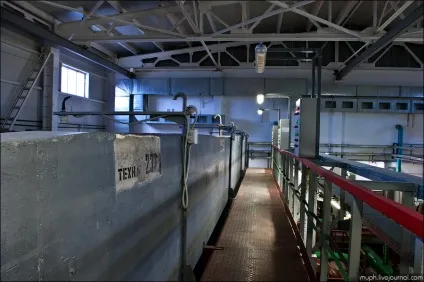

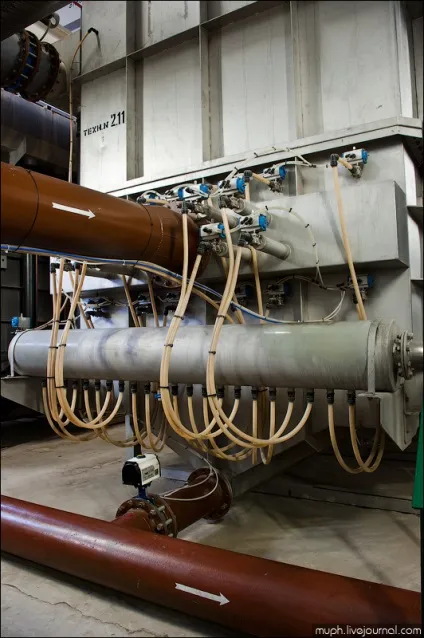

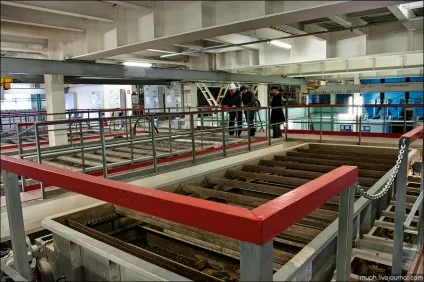

10. Флотатори - це 4-е флотаційні установки (3 - в роботі, 1 - в резерві). Кожен флотатор забезпечений флокулятори, тонкошаровим відстійником, контрольно-вимірювальним та дозуючим обладнанням, повітряним компресором, системою подачі рециркуляционной води і т.д.
11. У них здійснюється провітрювання частини води повітрям і подача коагулянту для видалення латексу та інших зважених речовин

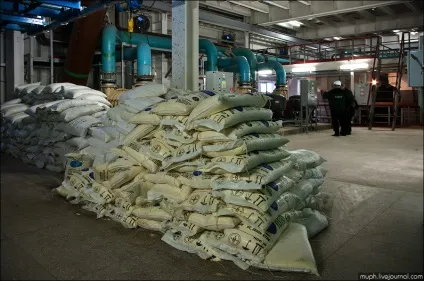

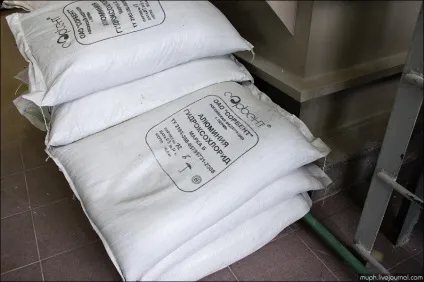

12. Напорная флотация дозволяє відокремити легкі зважені речовини або емульсії від рідкої фази за допомогою бульбашок повітря і реагентів. Як коагулянту використовується гидроксохлоріда алюмінію (близько 10 г / м3 стічних вод).
13. Для зниження витрати реагенту та підвищення ефективності флотації використовується катіонний флокулянт, наприклад, Zetag 7689 (близько 0,8 г / м3).

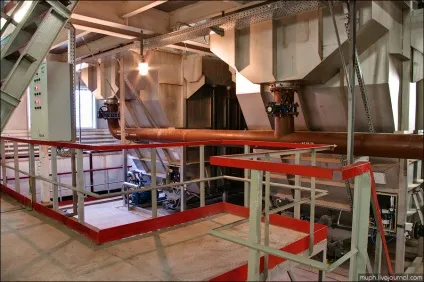

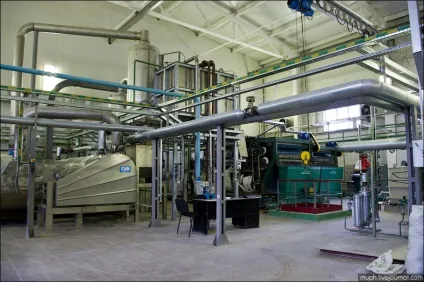

14. Цех механічного зневоднення осаду (ЦМО). Тут зневоднюється осад з флотаторов і активний мул після біологічної очистки та доочистки.

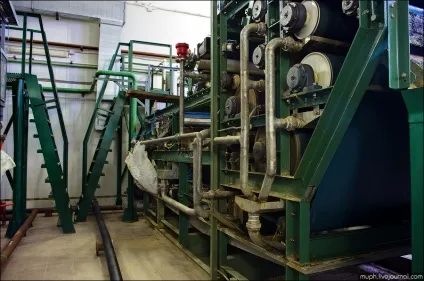

15. Механічне зневоднення осаду проводиться на стрічкових фільтр-пресах пресів (ширина полотна 2 м) з додаванням робочого розчину катіонного флокулянта. В аварійних ситуаціях осад подається на аварійні мулові майданчики.

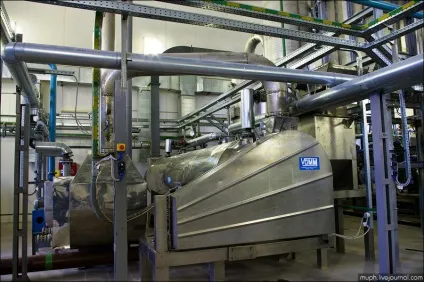

16. Зневоднений осад направляється на знезараження і досушування на турбосушка (VOMM Ecologist-900) з кінцевою вологістю 20%, або на майданчики складування.
18. Фільтрат і брудні промивні води зливаються в резервуар брудної води.

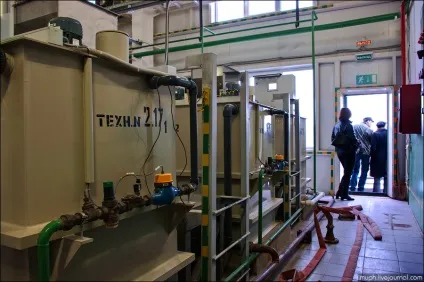

19. Вузол приготування і дозування робочого розчину флокулянта.

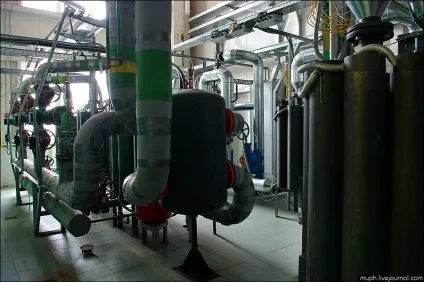

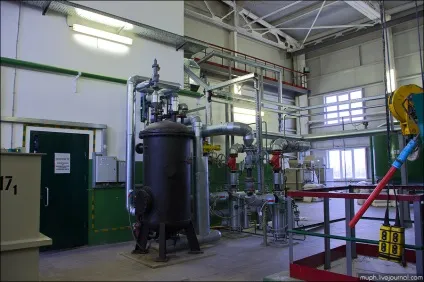

20. За зеленими дверима з попереднього фото автономна котельня.

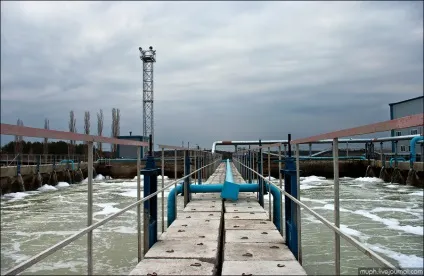

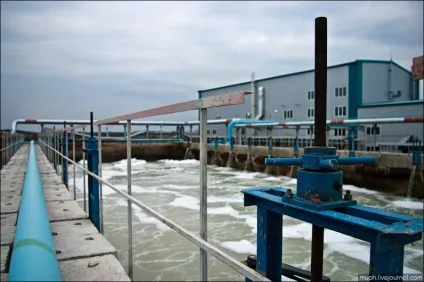

21. Біологічне очищення згідно проекту здійснюється на біотенках з використанням завантажувального матеріалу КС-43 КПП / 1.2.3 виробництва «Екополімер». Біотенках - 2х-коридорні з розміром коридорів 54х4,5х4,4 м (місткість кожного - 2100 м3). З поперечним секціонуванням шляхом установки легких перегородок. З розміщенням контейнерів з носіями закріпленої біомаси та полімерної системою аерації. На жаль, зовсім забув сфотографувати їх ближче.

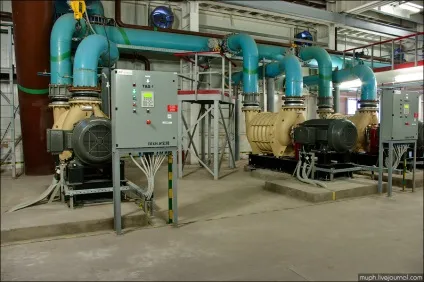

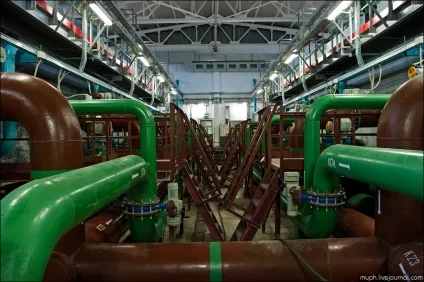

22. повітродувної станція. Устаткування - відцентрові повітродувки Q = 7000 м3 / год, 3 шт. (2 - в роботі, 1 - в резерві). Повітря використовується для аерації та регенерації завантаження біотенках, а так само промивки фільтрів доочистки.

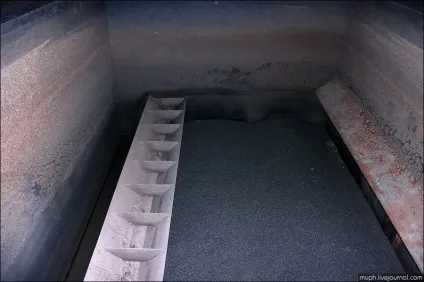

23. Доочистка здійснюється на швидких безнапірних піщаних фільтрах.
24. Кількість фільтрів - 10 шт. Кількість секцій в фільтрі - дві. Розміри однієї секції фільтра: 5,6х3,0 м.
Корисна фільтруюча площа одного фільтра - 16,8 м2.
25. Фільтруюча завантаження - пісок кварцовий еквівалентним діаметром 4 мм, висота шару - 1,4 м. Кількість завантажувального матеріалу на фільтр - 54 м3, обсяг гравію - 3,4 м3 (нефракціонований гравій висотою 0,2 м).

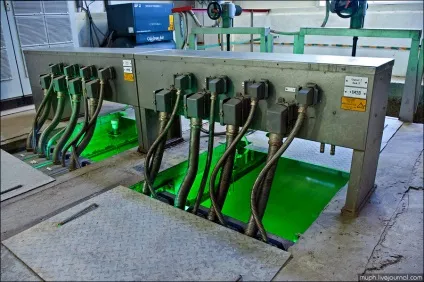

26. Далі очищені стічні води проходять знезараження на УФ-установки ТАК55М 5-4х2i1 (варіант з доочищенням) виробництва Wedeco.
27. Продуктивність установки 1250 м3 / год.
28. Промивні води біотенках, швидких фільтрів, мулові води з мулоущільнювачів, фільтрат, промивні води ЦМО акумулюються в резервуарі брудної води.

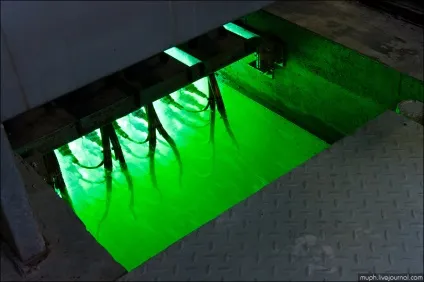

29. Мабуть, це саме яскраві місце, з побачених нами =)

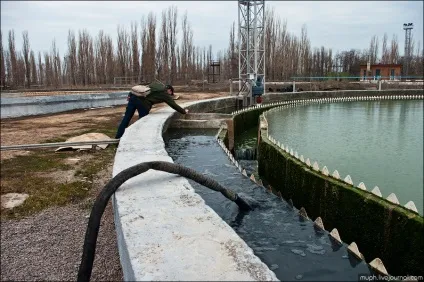

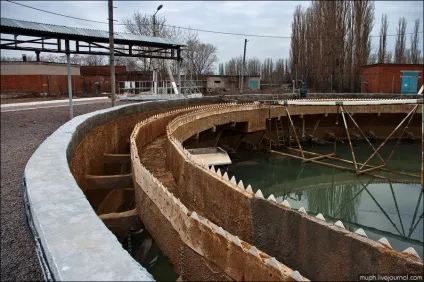

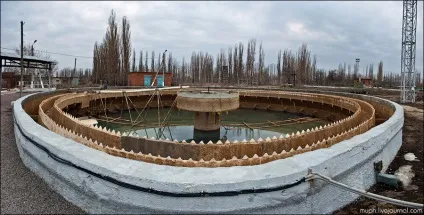

30. З резервуара води подаються на освітлення в радіальні відстійники. Служать для освітлення стічних вод внутріплощадной каналізації: фільтрат і промивні води мехобезвожіванія осаду, стоки спорожнення біотенках при регенерації, брудні промивні води швидких фільтрів доочистки, иловая вода ущільнювачів. Освітлені води направляються в біотенках, осад - в ілоуплотнітелі (в аварійних ситуаціях - безпосередньо в резервуар-змішувач осаду перед ЦМО). Зберігається видалення спливаючих речовин.
31. Їх два. Один був повний і пахнув.

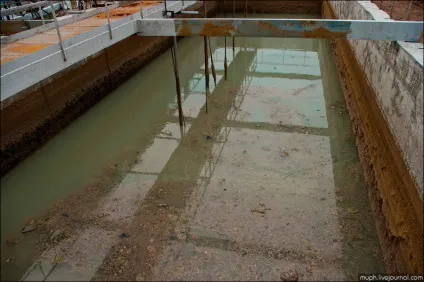

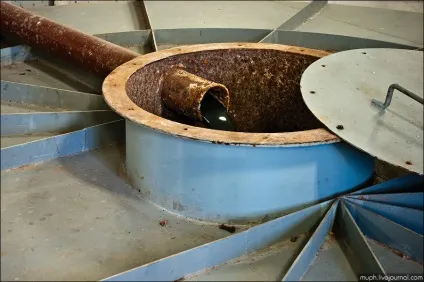

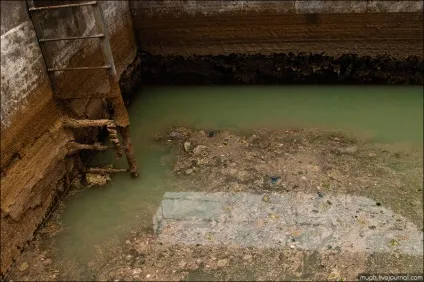

32. А другий був фактично порожній.
35. У принципі, на цьому все. Процес очищення завершено. Після УФ-знезараження води надходять в збірну камеру, а з неї - по самопливного колектору далі до місця скидання в Черкассиское водосховище. Описаний технологічний процес повністю забезпечує виконання вимог, що пред'являються до якості очищених стічних вод, що відводяться в поверхневий водойму рибогосподарського призначення. А це картинка нехай виконує роль групового фото на пам'ять учасників екскурсії.
