Як працює автомат (АКПП)

Досить часто раніше можна було почути, що автоматичну коробку перемикання передач (АКПП) вибирають переважно жінки через невміння поводження з «механікою». Однак зараз багато хто зрозумів, що АКПП - це зручність і комфорт при водінні. У цій статті ми пропонуємо розібратися пристрої автоматичної коробки передач.

Так як же влаштована автоматична коробка передач?

Коли двигун починає свою роботу, його потужність, обороти і крутний момент мінімальні, хоча для того, щоб почати рух, потрібні саме максимальні показники потужності, оборотів і крутного моменту. Однак при хорошому розгоні максимальної потужності, більших обертів і крутного моменту не потрібно, хоча двигун якраз і працює на повну потужність в цей момент. Компенсує подібний недолік трансмісія, перетворюючи і передаючи на колеса в потрібний момент певну передавальне число. На відміну від механічної. автоматична трансмісія без участі водія вибирає відповідне на даним момент руху передавальне число. Вона є своєрідною сполучною ланкою між двигуном внутрішнього згоряння і провідними колесами. Адже просто передати крутний момент і потужність від двигуна до коліс недостатньо, потрібно його ще і якісно перетворити. Це завдання і виконує автоматична трансмісія. Пристрій автоматичної коробки передач конструктивно складається з (для візуалізації порівняємо тут АКПП з МКПП):

• Гідротрансформатора, який в МКПП відповідає зчепленню.
• Планетарного ряду, відповідного в МКПП блоку шестерень.
• Переднього фрикциона, заднього фрикциона, гальмівної стрічки - дозволяють перемикати передачі.
• Керуючого пристрою, який контролює перемикання передач в АКПП з вбудованою системою управління електронного типу.

Слід зазначити, що гідротрансформатор є замінником звичного в автомобілях з механічною коробкою передач зчеплення. Саме тому в авто з «автоматом» замість звичних трьох педалей є тільки педалі гальма і газу. Для руху досить зафіксувати важіль перемикання на «drive» і натиснути педаль газу.

У чому полягає найголовніша відмінність АКПП від МКПП?

У попередній статті ми розглянули, як влаштована механічна коробка перемикання передач і з'ясували, що перемикання передачі відбувається при підключенні певної шестерні, а їх кілька наборів. Коробка-автомат задіє в своїй роботі тільки один набір шестерень для перемикання передач, і дозволяє це зробити планетарна передача. Планетарна передача за своїми розмірами невелика - як середня диня, але вона відповідає за передачу всіх можливих передавальних чисел, а всі інші частини в коробці-автоматі тільки допомагають їй успішно справлятися з цим складним завданням. Конструктивно вона включає до свого складу сонячні шестерні, слідом за якими йдуть сателіти і коронна шестерня. Вони можуть фіксуватися в певному положенні, працюючи на вхід або вихід - тим самим, визначається передавальне число. Планетарна передача використовує блокування одних елементів і розблокування інших для перемикання передач і складається всього з одного центрального вала, в той час як МКПП для цього задіє зчіплюються між собою шестерні і паралельні вали - в цьому перевага планетарної передачі і автоматичної трансмісії в цілому.

Гальмівна стрічка і фрікціони

Завдяки гальмівний стрічці й фрикційні може виконуватися блокування тих чи інших елементів планетарного ряду - а це дає можливість перемикатися між різними передачі. Гальмівна стрічка блокує елементи планетарної передачі на корпус АКП (вона кріпиться до корпусу), а фрікціони дозволяють блокувати складові планетарного ряду між собою, запобігаючи обертання заблокованих елементів проти годинникової стрілки. Гальмівна стрічка має досить високу утримуючу здатність і блокує елементи планетарного ряду за рахунок ефекту самосжатія.

Гідротрансформатор: демпфер крутильних коливань, який гасить сильні поштовхи

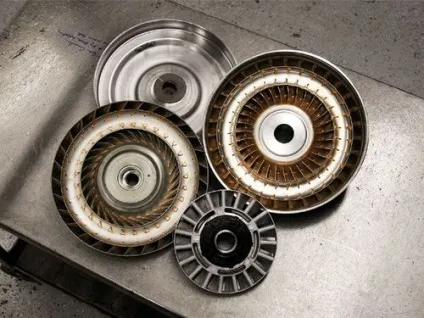

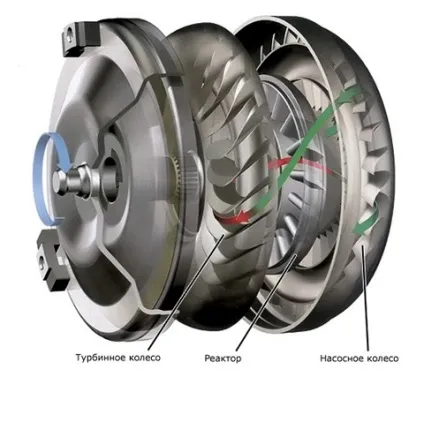

Гідротрансформатор має в своїй конструкції турбіну і насос. Між цими лопатевими машинами розташовується реактор (зовні виглядає, як колесо з лопатками), який є напрямним апаратом. Він може бути легко блокований обгінної муфтою або просто обертатися, все залежить від умов руху.

Лопаті відцентрового насоса відкидають на турбінне колесо масло, потоки якого, власне, і передають крутний момент від двигуна внутрішнього згоряння до АКПП. Щоб масло циркулювало безперервно, передбачені спеціальні зазори між турбіною і насосом, а їх лопатей ще на виробництві надається певна геометрія. Саме той факт, що крутний момент передається потоками масла, пояснює відсутність жорсткого зв'язку між самою КПП і двигуном (в механіці первинний вал з'єднаний безпосередньо з двигуном). Завдяки подібній схемі можлива зупинка авто без виключення двигуна. Однак ми говорили раніше, що просто передати крутний момент на ведучі колеса недостатньо, необхідно його ще й якісно змінювати - з цим завданням справляється реактор. Оскільки він розташований між турбіною і насосом, його лопатки розташовуються на шляху повернення масла з турбіни в насос. Якщо ректор нерухомий, то швидкість масла, що циркулює між колесами, збільшується. І чим більше швидкість циркулюючого масла, тим більший вплив він справляє на колесо турбіни. Реактор починає обертатися в той момент, коли починають порівнюватися швидкість насоса і обороти турбіни, тим самим, знижуючи кінетичну енергію робочої рідини. Цей режим роботи реактора прийнято називати «режимом гідромуфти». Іноді перетворювати швидкість і крутний момент просто не потрібно (припустимо, ви їдете по прямій на постійній швидкості), тоді гідротрансформатор блокується фрикціоном. Але як тільки умови руху змінюються (перейшли з постійної швидкості по прямій на підйом в гору), гідротрансформатор тут же включається в роботу. При зменшенні частоти обертання турбіни почне загальмовується реактор, внаслідок чого циркулює масло набере швидкість і автоматично збільшить показник крутного моменту, який передається на колеса (тобто на вал від турбіни). Цього діапазону збільшення вистачить для подолання підйому без необхідності перемикання на нижчу передачу.
