Як полагодити навушники від телефону

Фото - навушники вкладиші

У мене були куплені якісні навушники - вкладиші, які нещадно експлуатував) протягом останніх 2 - 3 років. Приблизно місяці 2 назад, пропав звук в одному з навушників.

Визначити місце обриву можна, включивши плеєр і шляхом згинання дроту навушників, повільно просуваючись від штекера до навушників, як тільки з'явиться звук, значить в цьому місці і є обрив. Таким чином, було визначено місце пошкодження на дроті, воно і виявилося, як в самому поширеному випадку, близько штекера.

Штекер для навушників металевий

Штекер Джек 3.5 можна купити в будь-якому радіомагазині, є вибір на будь-який смак, як в пластмасовому корпусі, дешевий, так і в повністю металевому, дорожчий.

Штекер під позолоту

На наступному малюнку зображено розпаювання висновків штекера Джек 3.5:

Схема розпаювання штекера джек 3.5

Даний ремонт доцільний, лише в разі якщо навушники якісні, з відносно товстими жилками. Дешеві навушники, з тонкими проводками не має сенсу лагодити, вони після ремонту прослужать недовго. Визначити перетин жилок, можна пощупавши дроти пальцями. Якщо провід легко гнеться і дуже м'який, скоріше за все там жили тонкого перетину, і більшу частину проводу займає пластикова ізоляція. В проводі йдуть 3 або 4 жилки, з них одна або дві, з'єднаних разом, це мінус або загальний провід, і по одній жилці на лівий і на правий канал. Іноді, якщо в будинку є домашні тварини, зокрема кішки, які, як відомо, люблять всі дроти пробувати на зуб, проводки бувають перекушу. В такому випадку, та частина проводу, яка була пошкоджена, відкушується з невеликим запасом, зачищається і продзвонювати мультиметром в режимі звуковий прозвонки. Якщо далі провід йде цілий і довжина дозволяє, з'єднуємо пайкою, зрощувати дроти. Місце з'єднання проводів ізолюється шматочками ізоляційної стрічки або скотча, і після на це місце одягається шматочок термоусадки.

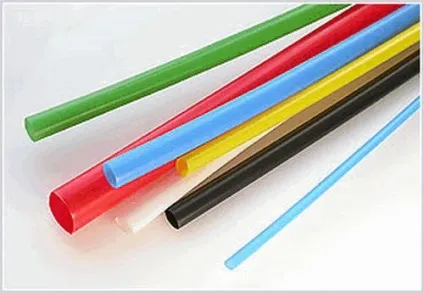

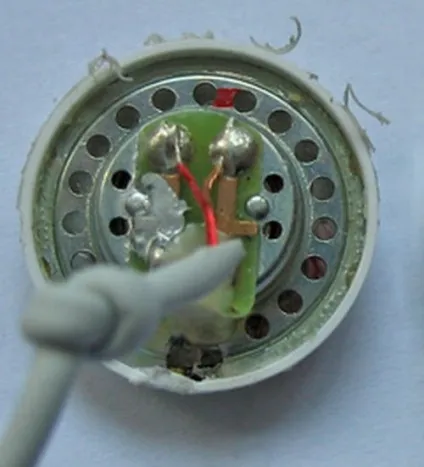

Термоусадка найчастіше вмощується після прогріву по діаметру в 2 рази. Для того щоб її посадити, потрібно прогріти запальничкою, або якщо є в наявності паяльний фен, можна скористатися ним. Якщо ж обрив був близько навушника, можна розкрити ножем його корпус, обрізати провід, продзвонити, переконатися, що обрив усунутий і заново підпаяти. Після пайки навушник можна легко зібрати, використовуючи секундний клей.

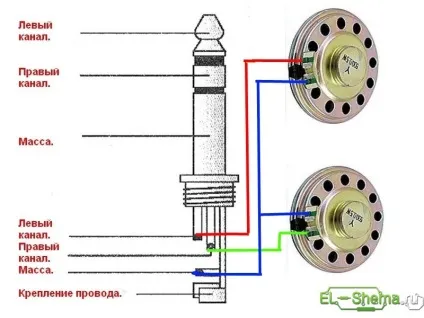

Також встановивши мультиметр в режим вимірювання опору 200 Ом, можна продзвонити навушники через штекер. Тобто, ми продзвонювати опір проводів, разом з підпаяти динаміками навушників, при дотику щупами мультиметра до контактів штекера. Опір при прозвонке, на екрані мультиметра може бути різним від 8 до 30 і більше Ом. Це означає, що канал робочий і звук в навушнику буде. Якщо на екрані мультиметра одиниця, значить в проводі обрив. При складанні навушника, потрібно не забути зав'язати кабель вузлом, цей вузол не дасть вирвати провід від навушника при натягу. На наступному малюнку видно схема з'єднання:

Схема з'єднання проводів для навушників
