Як полагодити фен для волосся

Як полагодити ФЕН ДЛЯ ВОЛОССЯ

До будь-якого радіоаматори, як тільки інформація про те, що він розбирається в електроніці, рознесеться по знайомих, напевно звертаються за допомогою, майже всі з них. Дійсно, при нинішніх цінах, навіть на дрібний ремонт техніки в майстерні, іноді буває дешевше і вигідніше купити нову річ, ніж здавати дешеві речі на ремонт. Але при наявності нехай навіть невеликого досвіду, подібний дрібний ремонт побутової техніки, можна не напружуючись, провести в домашніх умовах. Не маючи практично жодних інструментів, з використанням для вимірювань одного тільки мультиметра, витративши максимум годину - півтори часу. Взагалі, маючи тільки один мультиметр, з приладів, і найголовніше, вміючи з ним добре звертатися, вже можна виконувати досить велика кількість самостійних ремонтів, найрізноманітнішої побутової техніки. Сьогодні до мене, як зазвичай, звернулися родичі, за допомогою в ремонті побутового фена Polaris для сушки волосся.

Спочатку був здивований, якби саморіз не вдалося відкрутити, про ремонт можна було б забути. Це з головками під зірочку або хрестову, при необхідності, якщо ви зірвали шліцу, або просто банально не можете знайти підходящу викрутку, ще може прокатати варіант висвердлювання головки свердлом, затиснутим в патрон електродрилі. Але у мене, на щастя, є в наявності два набору викруток з різними бітами, і одна з біт у одного з наборів підійшла. Коли гвинт був відкручені, корпус все одно відмовлявся відкриватися. Знаю з досвіду, що застосування сили, не завжди найправильніший вихід, і якщо корпус не відкривається із застосуванням середнього зусилля, значить там стоять засувки. Тоді я дістав набір екстракторів для розбирання планшетів, так як вирішив не корябать корпус, різними металевими предметами. Правда це мені мало допомогло, потрібно більше зусилля, і без допомоги складаного ножа не обійшлося. Нарешті корпус був благополучно відкритий.

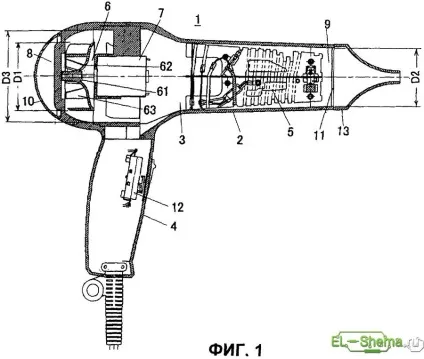

схема фена

Побіжний погляд на нутрощі Поларіс показав, що ніяких сюрпризів не очікується. Я вже стикався з подібними поломками техніки, і діагностика несправності не поставила мене в безвихідь. Насамперед був продзвонив шнур живлення, він виявився цілим.

Далі поклацав перемикачем на 3 положення, підключивши щупи до контактів перемикача. На екрані мультиметра, включеного в режимі спочатку звуковий прозвонки, а потім омметра, при цьому іноді мелькали якісь - то цифри, що відрізняються від нескінченності. Ну одного цього мені вже було досить, я визначив, в чому була ймовірна несправність. Підгоріли контакти перемикача, це була типова несправність, для силових перемикачів движкового типу. Перемикач був без проблем розібраний.

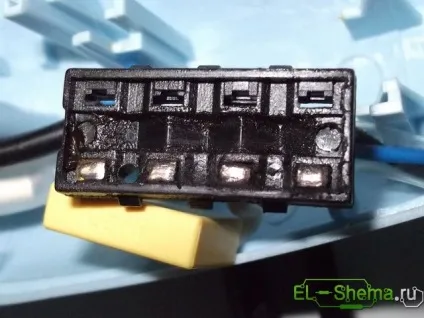

Даний перемикач має 4 контакту і 3 положення. При перемиканні замикаються два сусідніх контакту, наприклад 1 - 2, 2 - 3, 3 - 4. Якщо з контактами було б все нормально, досить було б торкнутися цих пар контактів, при перемикачі, що знаходиться у відповідному положенні, і якщо лунає звуковий сигнал, значить контакти функціонують нормально. У разі якщо сигнал нагадування не лунає, і навіть в режимі прозвонки опору 200 Ом, у нас опір не дорівнює нульовому, або близько до цього, то значить контакти вимагають чищення.

Процедура це досить проста, досить відщепнути 6 пластмасових засувок, складаним ножем, і перемикач буде розібраний. Іноді корпус даних перемикачів буває металевим, в такому випадку все вирішується також просто. Качконіс, а якщо немає таких в наявності, то можна і простий викруткою, відгинаємо вушка - кріплення, і рухому частину перемикача можна буде витягти. На контактах буде нанесена спеціальна струмопровідна мастило, яка полегшує рух рухомої частини перемикача. У разі, якщо в корпусі перемикача залишилося, хоч трохи цієї мастила, бажано після чистки, знову нанести її на контакти.

У моєму випадку не видно було з нанесеної мастила, підгоріли чи ні контакти. Вступив просто: зачистив до блиску, плоскою викруткою, поверхні рухомої і нерухомої частин контактів, і завдав на контакти, скільки вдалося зібрати в корпусі перемикача мастила. Далі зібрав перемикач, поєднавши контакти, і вставив на місце фіксатор положення. Подальша прозвонка опору контактів перемикача показала, проблема зникла, чистка допомогла. Далі залишалося саме елементарне, зібрати фен в корпусі, і провести остаточну прозвонку режимів фена, через вилку живлення. У положенні (0), як і належить, нічого не дзвонив.

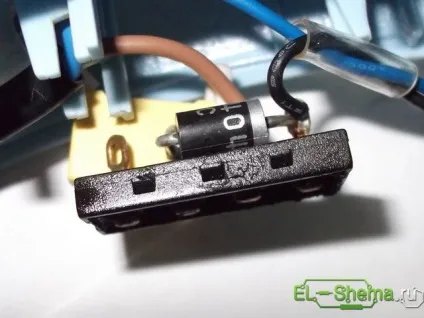

У положенні (1), з підключеним послідовно діодом, для відрізання негативної напівхвилі, і як наслідок, зниження потужності в два рази, в режимі прозвонки опору на межі 2 кОм, на екрані були свідчення приблизно рівні 600, що також відповідало нормі. Ну і нарешті, в положенні (2), включення спіралі безпосередньо, опір було дорівнює 50 Ом. На жаль, схеми на цей пристрій не знайшов, але мені вона й не була потрібна, все було видно і зрозуміло без неї. Знайшлася тільки схема на фен цього ж виробника, Polaris, але з перемикачем на 4 положення. Ну, в принципі для людей, хоч трохи знайомих з ремонтом, цього буде вже достатньо, відмінності схем незначні.

Паралельно з основною схемою пристрою, мабуть, з метою знизити рівень перешкод, було встановлено неполярний конденсатор. Звичайно, думаю я не відкрив ні для кого америки, написавши цю статтю, і з даними ремонтом, може впоратися будь-яка людина, що має знання в обсязі шкільного курсу фізики, і вміє користуватися мультиметром, але думаю вона все одно буде корисною для початківців домашніх майстрів - практиків. Ремонт проводив AKV.
