Як побудувати дах будівлі в програмі archicad

У цьому уроці ви навчитеся легко і швидко будувати дах в програмі ArchiCAD.

Попередні уроки ArchiCAD докладно описували побудова стін. вікон. дверей і сходів нашого кафе. Настала пора зробити для нього дах. У цьому уроці ми створимо просту дах методом автоматичного побудови дахів.

На панелі Navigator (Навігатор) виберіть поверх Дах. На панелі інструментів клацніть на кнопці Roof (Дах). Як завжди, перед початком роботи, налаштовуємо інструмент. На інформаційній панелі клацніть на кнопці Settings Dialog (Вікно параметрів). З'явиться вікно настройки даху. Параметру Relative Height (Відносна висота) задайте значення 0. Зверніть увагу на те, що значення в поле піднесення від нульового рівня автоматично встановлюється рівним 6600. Закрийте вікно параметрів даху клацанням на кнопці «Ок».

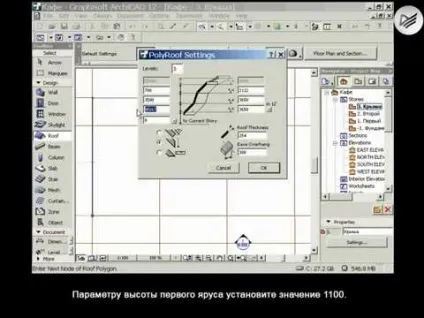

Переходимо до побудови даху. На інформаційній панелі виберіть метод автоматичної побудови дахів PolyRoof (багатоскатних дах). Послідовно клацайте кнопкою миші на кутах другого поверху і створіть замкнутий контур. Після замикання контуру, відображається вікно параметрів схилів даху. В поле Levels (Яруси) задайте кількість ярусів, рівне 3. Параметру висоти першого ярусу встановіть значення 1100. В поле висоти другого ярусу задайте значення 1500. Висоту третього ярусу встановіть рівній 700.

Клацніть на кнопці Select Pitch Unit (Вибрати одиниці кута нахилу). У розкрився меню виберіть градуси. В поле, що задає нахил першого ярусу, рівний 65 градусам. Нахил другого ярусу встановіть рівний 45 градусам. В поле нахилу третього ярусу задайте кут, рівний 30 градусам. У лівому нижньому кутку вікна виберіть пункт Horizontal Roof Edge (Горизонтальна підрізування торця ската). В поле Eave Overhang (Звис ската) введіть значення 500. Закрийте вікно параметрів схилів даху, клацнувши на кнопці «Ок». Дах готова!

Щоб надати даху вишуканий вигляд, її слід покрити черепицею. У наступному уроці ви дізнаєтеся, як спроектувати особливу черепицю і застосувати її до даху.
