Конструкція літнього будиночка типу бунгало. Будиночок невеликий, але, заглянувши в поміщені поруч його опис та схеми, ви переконаєтеся, що в ньому є все необхідне. Можливі й інші м інші зазначені в статті варіанти.

Рис.1. Приблизний вигляд фасаду літнього будиночка типу бунгало

Рис.2. Найпростіші варіанти фасадів літнього будинку бунгало

Будиночок "типу Бунагло" багатьом, а зробити його самому собі «під ключ» можна досить швидко при хорошій організації та допомоги близьких і друзів, або невеликий бригади З Равшана і Джамшута.

Конструкція літнього будиночка типу бунгало показана на рис. 3, пропонує оптимальне рішення на мінімальній площі забудови - близько 27 м. При ретельному використанні він стане цілком зручним житлом і буде при цьому досить гарний і сучасний.

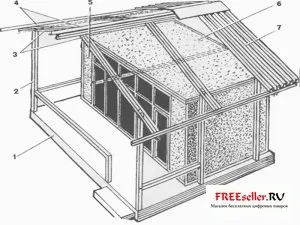

Мал. 3. Конструкція літнього будинку, типу бунгало:
1 - фундамент-основа. 2 - колонка несучого каркаса, 3 - каркас даху, 4 - поздовжні профілі даху, 5 стінна панель, 6 - панель стелі, 7 скатні ребра покрівлі.

На початку роботи треба розмітити точні розміри споруди на ділянці, тобто визначити всі кути і будівельні лінії бунгало. У нашому випадку мова йде про прямокутнику зі сторонами 5,80 х 4,65 м. Його периметр позначимо вбитими по кутах кілочками, між якими натягується мотузка. Прямий кут вийде, якщо на катетах ми відміряв 3 і 4 м, а по гіпотенузі - 5м.

Тепер час приступити до копанні поглиблення під фундамент. Перш за все знімається верхній шар грунту. Землю цю, багату перегноєм, раціонально використовувати в саду. Якщо ділянка має рівну поверхню, то в загальних рисах копка закінчена; а при роботі на схилі її доведеться продовжити, поки ви не вирівняєте майданчик розміром 5 х 6 м.

Настала черга власне фундаменту. Коли майданчик порівняно рівна, а твердий грунт лежить неглибоко, доцільніше викласти армовану бетонну подушку. Якщо ділянка має нахил, бетон розумніше укладати поперечними смугами, з наростанням висоти; такі смуги можуть вистилатися каменем.

При нетривких стінках майданчика під фундамент вживається дерев'яна опалубка; при щільному грунті вона не потрібна. Витрата цементу - від 200 до 250 кг на 1 куб. м готового розчину. При додаванні в нього каміння (бутобетон) знижується кількість необхідного цементу, і робота прискорюється. Кам'яна основа робиться так: укладаємо великі плоскі камені, а проміжки щільно заповнюємо цементним розчином.

Закінчивши спорудження фундаменту бунгало, необхідно почекати кілька днів, поки не з'явиться можливість прибрати опалубку. Якщо будиночок буде використовуватися тільки для господарських потреб, теплоізоляція не потрібна, але для житлової споруди необхідна В першому випадку фундамент більш простий-він являє собою шар бетону з легким наповнювачем (перліт, керамзит) товщиною 10- 15 см, який укладається на бутобетонную подушку; на нього по цементної мастилі настилається гідроізоляційний шар з двох листів руберойду, з'єднаних між собою гарячим бітумом.

Мал. 4. Конструкція фундаменту (А - з холодною підлогою, Б - з утепленням):
1 - легкий бетон, 2 - водовідвідна труба, 3 - цементне ложе, 4 - піщана засипка, 5, 6 - плити-бризковики, 7 - дощатий настил, 8 - шар оргалита або руберойду, 9 - бутобетонная подушка, 10 - шар цементу, 11 тепло- і гідроізоляція.

Збірка каркаса.

З цього моменту ми можемо приступити до спорудження будинку - спочатку каркаса, потім стін і стелі і, нарешті, даху.

Каркас бунгало металевий, збирається з труб або профілів. З'єднання його частин краще виконувати за допомогою зварювання, хоча і болтове (згадайте металеві гаражі) при ретельному виконанні і посилення кутів додатковими косинками не забороняється.

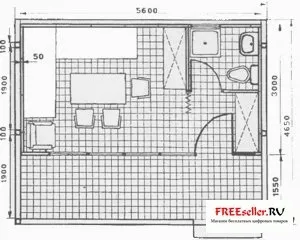

Мал. 5. План планування літнього будиночка бунгало

Не треба нехтувати і «дерев'яним» варіантом Найбільш міцний каркас будиночка збирається з шести металевих колонок, які підтримують дах; чотири з них є несучими для стін бунгало. Колонки приварюються до попередньо закладеним в основу металевим планок, забетонованих «з вусами» в фундаменті. Після цього по контуру стін укладаємо на плиті металевий куточок. Торці зрізаємо під кутом 45 ° і зварює зі стійками Цю ж операцію повторюємо і з верхнім профілем, який теж кріпимо до колонок. Е це один нгбор з таких же куточків створює рамку для стелі.

Перш ніж почати навішення стін, бажано покрити металеві частини антикорозійними мастиками або свинцевим суриком.

Стіни будинку в нашому випадку не будуть несучими. Тому для обшивки бічних стін будинку може підійти будь-який доступний матеріал, який володіє хорошими теплоізоляційними властивостями і нескладний в обробці. Для кращого захисту приміщень будинку від холоду придатні пористі матеріали, що мають форму плит, по міцності і вологостійкості оптимальними для зовнішнього облицювання стін були б листи склопластику; для внутрішньої - суха штукатурка. Останню можна пофарбувати або обклеїти шпалерами. Для внутрішніх поверхонь підійдуть також оргалит і фанера. Асбоцементні плити годяться як для зовнішніх, так і для внутрішніх стін і стель.

Монтаж стін.

Зазвичай використовують два способи монтажу елементів стін і оформлення «коробки» бунгало.

Спосіб перший - Попередньо виготовити панелі - «бутерброди» довжиною 2,8 м і 3 м (їх ширина буде залежати від формату покриває листа). Внутрішній шар може утворити жолоб, в який потім ляже несучий дерев'яний брус. Такі бруси стануть основними скріпними елементами частин стін з каркасом.

Виготовлення обшивки можна вести і способом «пошарового монтажу». Дерев'яні бруси кріпляться до металевих профілів на відстані 0,8 м один від одного, а на них монтуються зазначеним способом (за допомогою гвинтів) листові площині. До останніх приклеюється наповнювач і, нарешті, прибиваються зовнішні площини. Бруси повинні бути одного розміру, що визначається товщиною наповнювача. У нашому випадку цей шар має товщину 4 см, для більшої міцності стіни його збільшують до 6 см. Виготовлення стелі ведеться тими ж прийомами.

Віконні і дверні коробки для тонких стін найбільше підходять сучасні, подвійні. Вони легко вписуються в отвори між брусками і кріпляться до них. Маленький рада: щоб уникнути зайвих зазорів, монтують відповідні коробки безпосередньо при складанні стін, не залишаючи цю роботу «на потім».

Рис.6. Конструкція стін будиночок бунгало:
1 - лист внутрішнього облицювання, 2 - шар теплоізоляції, 3 - зовнішня обшивка, 4, 5 - закладення кутів і стиків обшивки. 6 - несучий брус панелі, 7 - закладення дверний або віконної коробки.

конструкція даху

У пропонованому варіанті вибрано рішення, яке називається «холодна дах». Така покрівля декілька підведена над стелею, який сам забезпечує теплоізоляцію, а поверх покладено легкий покрівельний матеріал - для гідроізоляції. Цей спосіб має ряд переваг, особливо влітку: прямі промені сонця нагрівають тільки покрівлю. Важливо і те, що при необхідності покрівлю неважко змінити.

Основу конструкції даху становить металевий каркас із стандартних профілів, з підвищенням коника покрівлі на 30 - 40 см і виходом скатних ребер за колонки на 60-70 см. Останні скріплюються розпірками і поздовжніми профілями, які утворюють передній і задній навіси. Число ребер залежить від матеріалу покрівлі: листове залізо, шифер, гофрований пластик.

Фіксація покрівлі повинна бути досить міцною. Не забудьте пофарбувати суриком всі металеві частини і закрити бруси бляхою В водостічних трубах і жолобах немає необхідності, так як будівля не дуже висока: вода буде стікати прямо на землю.

Внутрішнє оздоблення

Завершує роботу настилка статі. Самий універсальний варіант - пластикова або керамічна плитка, лінолеум, які укладаються як в житловому приміщенні, так і на терасі. Хороший і простий дощатий настил, але його необхідно «підняти» на 70-80 мм.

Якщо будинок на крутому схилі, необхідно встановити на терасі парапет. Підкреслити стиль бунгало допоможуть і декоративні конструкції зі звичайної металевої сітки, укріпленої в рамці з куточка. Для захисту від корозії необхідно пофарбувати всі металеві деталі олійною фарбою.

У продажу нерідкі різні алюмінієві профілі, які з успіхом можна застосувати для закриття зовнішніх зазорів між панелями.

за матеріалами журналу: "направив САМ" Болгарія.
