Як підключити водонагрівач установка накопичувальних і проточних приладів, відео та фото

Накопичувальний водонагрівач в одному з санвузлів мого будинку.

економічність

На почесному першому місці - газова колонка. Вартість кіловат-години тепла, отриманого при згорянні природного газу, в 8 разів нижче, ніж ціна кіловат-години електроенергії (0,5 рубля проти 3,8-4).

Газова колонка в санвузлі приватного будинку.

На другому місці - бойлер непрямого нагріву в зв'язці з газовим опалювальним котлом. Газ як джерело тепла залишається найдешевшим рішенням, однак ККД бойлера дещо знизиться за рахунок втрат при транспортуванні теплоносія і розсіювання теплової енергії через теплоізоляцію накопичувального бака.

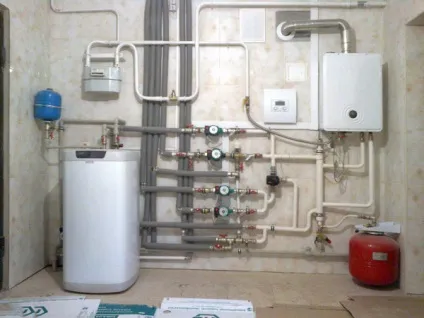

Зліва - підлоговий бойлер непрямого нагріву, праворуч - настінний газовий котел.

На третьому місці по економічності - проточний електричний водонагрівач. Він витрачає електроенергію тільки на підігрів води при її витраті.

У хвості нашого хіт-параду понуро плентається накопичувальний електричний прилад. На компенсацію втрат через його теплоізоляцію в середньому йде 2 КВт-год електрики на добу.

Пристрій електричного бойлера. Незважаючи на теплоізоляцію, багато теплової енергії марно розсіюється в повітрі.

Тепловтрати прямо пропорційні площі поверхні бака і, відповідно, його обсягу. Чим більше ємність, тим більше ви будете платити за марно розсіює в повітрі тепло.

Який з приладів зручніше в експлуатації?

Тут порядок буде іншим:

Найпростіше користуватися накопичувальним електричним бойлером. Температура води на виході стабільна аж до витрати всього її обсягу і задається вручну, терморегулятором;

Терморегулятор задає температуру нагрівання води, а термометр дозволяє її контролювати.

Бойлер непрямого нагріву теж дає стабільну температуру води на виході, але її значення прив'язане до температури теплоносія в контурі між котлом і накопичувальним баком. Якщо влітку цей параметр можна регулювати в широких межах, то взимку власник обмежений необхідністю забезпечувати роботу опалення;

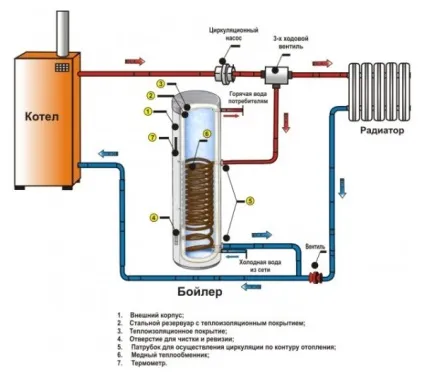

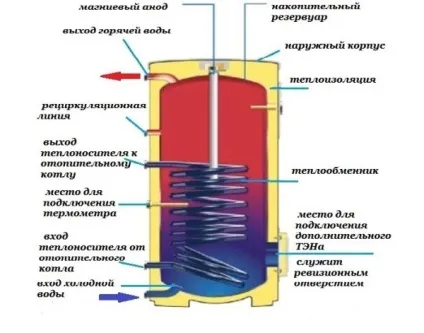

Пристрій бойлера з нагріванням води від теплоносія системи опалення.

Виняток - бойлер, підключений за схемою з рециркуляцією і термостатом. Її ми розберемо трохи пізніше.

Для ступінчастого регулювання призначені два вимикача на лицьовій панелі приладу.

Невелика (до 5 КВт) потужність проточного водонагрівача означає, що нормально помитися під душем ви зможете тільки влітку. При постійній підведеної теплової потужності постійний обсяг проточної води нагрівається на фіксовану кількість градусів від вихідної температури. Взимку, коли вода в магістралі остигає, потужності тупо не вистачає.

Газова колонка з точки зору зручності користування - лютий жах. Спроба помитися під теплим душем перетворюється в безперервне бій з кранами змішувача: при збільшенні напору пальник збільшує полум'я і обдає вас окропом, при зменшенні - вимикає пальник, і ви залишаєтеся під струменями крижаної води.

Виняток - колонка з електронним підпалом і цифровим управлінням пальником. Вони дозволяють в явному вигляді задати температуру теплоносія на виході.

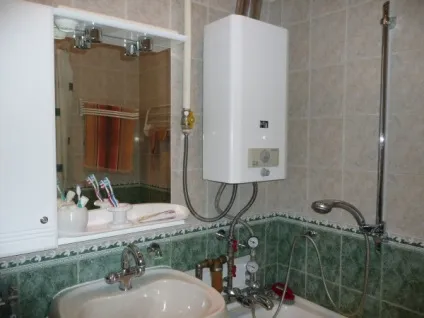

Газова колонка з електронним підпалом і індикатором температури.

вимоги

Які вимоги до інженерних комунікація будинку пред'являє підключення водонагрівача?

Вони прямо випливають з конструкції кожного приладу:

Газовій колонці потрібні магістральний газ, наявність чистого вентканала з достатньою пропускною здатністю і вільний приплив повітря в приміщення, де вона встановлена;

Стояк і підводка побутового газопостачання.

Колонки з електронним розпалом додатково підключаються до мережі. Енергонезалежні пристрої комплектуються пьезорозжігом і пілотної пальником.

Типова потужність електричного бойлера.

Підключення водонагрівача проточного типу потужність 3500 ват виконується до розетки з заземленням, розрахованої на 16 ампер. Старші моделі аж до 7 КВт підключаються до щитка окремим кабелем, перетин якого розраховується виходячи з 8 - 10 ампер на квадратний міліметр перетину мідної жили (при 220 вольтах - 1 мм2 на 2 КВт споживаної потужності). Нагрівачі потужністю в 8 і більше кіловат вимагають трифазного харчування (380 вольт).

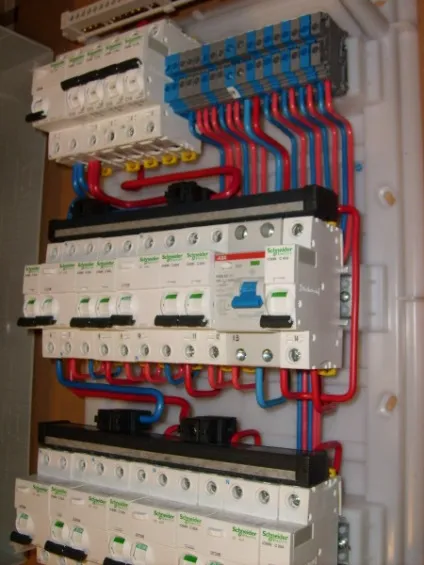

Потужний проточний нагрівач підключається до щитка через окремий автомат.

Обв'язка і монтаж

Бойлер непрямого нагріву

Якою має бути схема підключення для бойлера непрямого нагріву?

Можливо кілька варіантів.

Найпростіший варіант підключення.

На подачі і обратки опалення (на наведеній схемі - перед радіатором справа) обов'язкова наявність пари кранів. Інструкція пов'язана з тим, що влітку теплоносій повинен циркулювати по малому колу - між котлом і теплообмінником бойлера.

Схема з регулюванням температури теплообмінника.

Ключовий елемент цієї схеми - триходовий клапан з термодатчиком. Він подає нову порцію води в теплообмінник бойлера лише при його охолодженні до заданої температури. В результаті з прийнятною точністю регулюється температура води в системі ГВП.

Схема з рециркуляцією.

Ця схема корисна при великої протяжності розводки ГВС (наприклад, в двоповерховому будинку).

Завдяки безперервної циркуляції в підводках гарячого водопостачання забезпечуються:

Нагрівання полотенцесушителей, встановлених в розрив підводок;

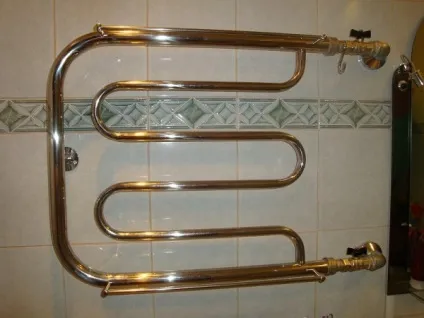

На відміну від опалювальних радіаторів, рушникосушки використовуються цілий рік.

Миттєвий нагрів води при її подачі через змішувач. У тупикової системі водопостачання її доводиться довго зливати.

Ця схема може бути реалізована і з накопичувальним електричним бойлером. Ключова вимога - якісна теплоізоляція підводок. В іншому випадку вони будуть марно розсіювати велику кількість тепла, збільшуючи ваші витрати.

Газова колонка

Все гранично просто: висновки для гарячої і холодної води підключаються до відповідним підводках, газ - до газової труби. З обв'язки потрібні тільки відтинає кран і фільтр на вході водопостачання (він виключить засмічення теплообмінника колонки окалиною або піском), а також кран на подачі газу.

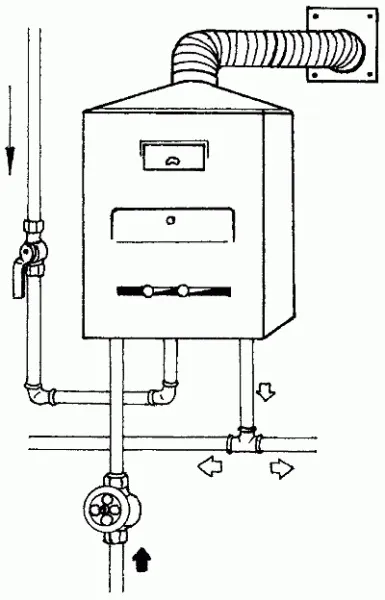

Підключення газової колонки.

Нагадаю, що будь-який газове обладнання, не підключайте до газу своїми руками. Ви повинні викликати представника міськгазу або сертифікованого фахівця з іншого монтажної організації.

Підключення водопроводу до колонки прийнято виконувати тільки жорсткими підводками - поліпропіленової, металопластикової, мідної або сталевою трубою (в тому числі гофрованої нержавіючої).

електричний бойлер

Як правильно підключити накопичувальний водонагрівач до електрики і водопроводу?

Правильне підключення бойлера до харчування не представляє ніяких проблем: потрібна лише звичайна розетка із заземленням, розташована поза досяжністю бризок води. При потужності нагрівача до 2 КВт для її харчування досить мідної проводки перетином 1,5 мм 2.

Бойлер живиться через розетку із заземленням.

Для підключення накопичувального водонагрівача до водопроводу, як і в випадку з колонкою, краще використовувати жорсткі підводки. Гнучкі шланги в металевій оплітці служать не більше 5 років навіть в ідеальних умовах. Розгерметизація водопроводу при певних умовах може призвести до перегріву Тена бойлера і його виходу з ладу.

Наш вибір - жорсткі підводки.

На виході бойлера досить відсікаючого кульового крана, а ось на вході, крім нього, монтують групу безпеки.

Зворотний клапан, який виключає витік води в баку в водопровід при відключенні водопостачання;
Запобіжний клапан, що скидає надлишковий тиск води при її тепловому розширенні в закритому контурі.

Від запобіжного клапана зазвичай кидають дренажну трубку в каналізацію. Однак в системах ГВС з пластикових труб дренаж не потрібен: розширення води компенсується еластичністю їх стінок.

У деяких бойлерах зворотний клапан розташований всередині корпусу. На вході монтується тільки запобіжний.

проточний нагрівач

Як підключити проточний електричний водонагрівач?

Його підключення до електрики я вже описав: до 3,5 КВт включно - через розетку, до 7 КВт - кабелем від щитка, понад - теж окремим кабелем, але до трифазного харчування.

Типовий проточний нагрівач підключається до водопроводу тільки через вхідний патрубок. На вихід монтуються душова лійка або гусак, безпосередньо через які здійснюється водоразбор.

Приблизно так це працює.

І лійка, і гусак - нестандартні, з маленькими і нечисленними соплами. Обмеження витрати води забезпечує її максимальний нагрів.

Незвично маленькі сопла лійки обмежують витрата води.

Вхід приладу підключається до водопроводу через будь-яку дросселирующие арматуру або безпосередньо через змішувач, замість душової лійки. Різьблення вхідного патрубка нагрівача і гайки душового шланга мають однаковий розмір - ДУ15.

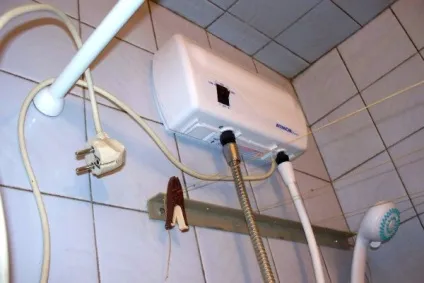

До вхідного патрубка прикручений шланг душа.

У моєму будинку підключення реалізовано так:

На борт акрилової ванни встановлений водорозбірні крани з керамічної кранбукси під набортних монтаж;
Замість його гусака на корпус змонтований Кутовий перехідник ДУ20 - ДУ15;
Перехідник з'єднаний з вхідним патрубком встановленого над ванною Atmor Basiс потужністю 3,5 КВт гнучкою підведенням в металевій оплетке.

Точність регулювання напору керамічної кранбукси дозволяє домогтися прийнятної точності регулювання температури води.

На фото - підключення проточного нагрівача через водорозбірні крани.

Особливий випадок

Так звані In-Line проточні прилади (працюють під тиском) монтуються в розрив між підводками ХВП і ГВП; підводки комплектуються тільки парою відтинають кранів. І в цьому випадку рекомендується використовувати тільки труби, а не гнучкі шлаги.

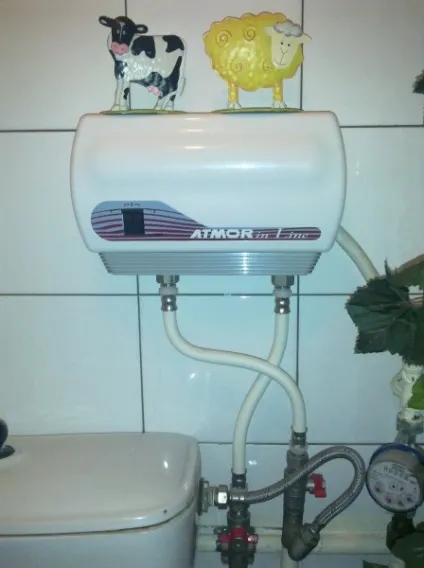

Стаціонарна установка Атмор Ін-Лайн. Для підключення використана металопластикова труба на прес-фітингах.
