Як підключити тв розетку schneider

І, незважаючи на стрімке зростання комп'ютерних технологій, здавалося б, здатних витіснити телевізори, останні, як і раніше залишаються в наших будинках. Тут немає ніякого секрету, лише постійне досконалість якості зображення і впровадження нових сервісів дозволяють виробникам ТВ, залишатися «на плаву» в світі цифрової техніки.

Давайте згадаємо недалеке минуле, де весь під'їзд підключався на одну загальну телевізійну антену, а мешканці в квартирах сприймали, що тягнувся по підлозі кабель до телевізора в залі, як невід'ємну проблему. Природно говорити про нормальну естетиці квартири, було не можна, так як кабель в кращому випадку був частково захований за меблями. Найчастіше він лежав просто скручений в бухті, що створювало незручність мешканцям здійснювати прибирання та проблему пересування для малих і старих домочадців.

Але, мабуть, головна незручність використання загального антенного кабелю, складалося в його уразливості від зовнішнього фізичного впливу. Його випадково можна було зачепити ногою або предметом, і тоді відразу зникала картинка на екрані. Єдиним порятунком від такої неприємності, була укладання кабелю антени під дерев'яний плінтус, в тому числі і на нього. Лише пізніше з'явилися пластикові плінтуса з кабель каналом.

Майже в кожній сучасній квартирі, крім інших цифрових пристроїв, наприклад, комп'ютер або аудіо системи, вже налічується більше ніж 2 телевізори. Саме тому нерозумно обплутувати всю квартиру кабелями, адже це вже не справляє жодного захоплення, а лише створює масу незручностей.

Як уже згадувалося, найоптимальнішим рішенням проблем всюдисущих проводів, заховати їх у спеціальний канал пластикових плінтусів. В крайньому випадку, допустимо проштробити в стінках борозни, вкласти все кабелю і закрити їх, і тільки біля стоять ТВ приймачів зробити акуратний висновок в спеціальну розетку під антену.

Типи телевізійних розеток

Роблячи попередній огляд типів розеток для ТВ, позначимо перший головна ознака, згідно з яким всі розетки в квартирі (ТВ і силові) повинні бути однієї серії. Так легше буде формувати дизайн інтер'єру.

Наприклад, ви встановлюєте їх в одному блоці. Природно ви не купите силові розетки білого кольору. а tv сірого. Все повинно бути одного кольору і однієї серії (фірми виробника). В іншому випадку їх просто не встановиш під одну рамку.

Ми говоримо про типи, значить, слід спочатку з'ясувати, скільки їх, адже не виключена плутанина. Насправді, існує всього 3 типу ТВ розеток: прості, остаточні і прохідні. Насправді підключення ТВ розетки будь-якого типу не викличе складнощів, вони різняться між собою тільки способом монтажу.

Прості (одиночні). іноді звані індивідуальними, підключаються за допомогою спліттера. Це є один суттєвий недолік такого з'єднання, оскільки не виключена втрата сигналу і може спостерігатися нечітке зображення картинки на екрані.

Остаточні - такий тип розеток говорить сам за себе, вони призначені в якості кінцевого вузла мережі. Для них характерно висока чіткість сигналу, і відсутність спотворень за рахунок хвильового опору, що дорівнює 75 Ом.

Останній тип ТВ розетки це прохідні які призначені для прийняття сигналу і передачі його далі на інші точки підключення. Назва говорить сама за себе. Цей виріб пропонує два гнізда (вхід і вихід), де на вхід підключається телевізор, а на вихід підключається провід йде до іншої точки. Особливістю підключення даного типу розеток є те що завершальною крапкою (останньої) в ланцюжку з прохідних повинна бути остаточна ТВ розетка.

У чому відмінність між простою і остаточної розеткою?

Припустимо, ви хочете підключити декілька телевізорів за схемою зірка. Для цього можна використовувати прості або остаточні розетки. Різниці між ними немає, і все буде справно працювати, якщо в кожну розетку буде підключений телевізор. Але якщо хоча б одна з них буде порожній (до неї не буде підключений телевізор) використання одиночних (простих), спричинить за собою спотворення картинки екрану, виражені в частих повторах.

Причиною тому є відсутність у звичайних розеток хвильового опору, в той час як остаточна має опір 75 Ом. При підключенні телевізора її опір впливає на опір лінії, вирівнюючи його.

Схеми підключення ТВ розеток

Принцип його дії полягає в розподілі сигналу на рівні сегменти (пакети) і передачу кожного з них на вхід телевізійних розеток. Він влаштований так, що всі споживачі телевізійного сигналу, незалежно від їх кількості, отримують зображення однакової якості. Таким чином, якщо у вас кілька телевізорів і один загальний приймач телевізійного сигналу, правильно використовувати спліттер, замість того щоб постачати кожен ТВ персональної кімнатною антеною.

Підключення здійснюється двома способами:

• - за схемою «зірка» шляхом заміни старого і прокладки нового кабелю по всій квартирі через спліттер;
• - використовуючи схему підключення шлейфом.

Закономірне питання, як підключити тв розетку. самостійно, і в чому з переваги кожної схеми?

Давайте розберемося з кожної з них. Схема типу «зірка» використовує спліттер (розгалужувач і підсилювач сигналів), встановлюється на вході в квартиру основного кабелю зі сходової клітки. Шляхом розведення на потрібну кількість телевізорів відбувається підключення антенних проводів.

У разі ж використання шлейфу, основний кабель прокладається до будь-якого телевізійного приладу, і далі шляхом розведення безпосередньо на розетці здійснюється відведення на інший пристрій. На практиці це виглядає як розгалуження кабелю на дві частини.

Підключення тв розетки за схемою «зірка»

Дуже часто застосовується в даний час, так як завдяки спліттеру має низку експлуатаційних переваг:

1. 1. Телевізійний кабель від всіх приладів зосереджений в технічно захищеному вузлі, що важливо для монтажу і подальшого контрольного огляду;
2. 2. Сигнал практично не згасає;
3. 3. Забезпечується безперебійна передача пакетів сигналу на інші пристрої ТВ, навіть якщо один з них вийшов з ладу.

Підключення тв розетки шлейфом

Такий вид з'єднання інакше називається шлейфом. Телевізійні розетки при з'єднанні шлейфом можуть бути тільки прохідними, а остання - кінцевої.

Звичайно за такою схемою сигнал на першому екрані телевізора більш якісним, ніж на останньому. Однак цим фактором можна знехтувати, так як сила кабельного сигналу настільки висока, що в стані забезпечити всі ТВ-точки. Поряд з цим сучасні телевізори додатково оснащені схемою посилення і регулювання сили сигналу в автоматичному режимі.

У разі такого планування розподілу телевізійних розеток з'являється можливість економії на антенному кабелі.

Однак у схеми підключення шлейфом є ​​і деякі недоліки:

• • відсутність якісного контакту в розетці № 1 і обрив кабелю унеможливить надходження сигналу на наступні точки;
• • найчастіше прохідні та кінцеві телевізійні розетки за вартістю перевершують звичайні.

Монтаж і підключення прохідний розетки

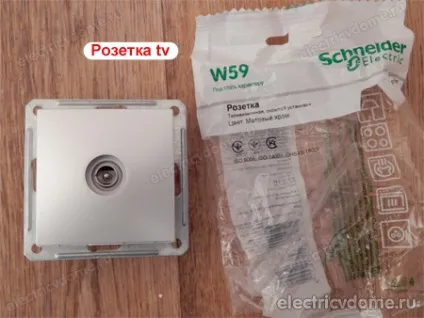

Як приклад можна розглянути монтаж телевізійної розетки фірми Schneider Electri c, який вказаний на фото.

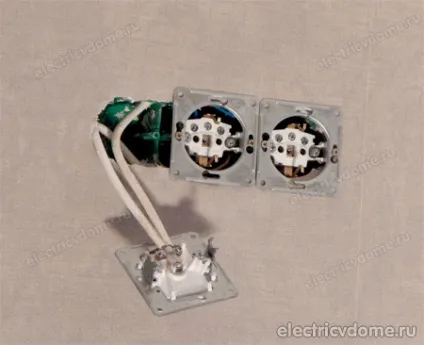

Увага! Суть даної роботи полягає в підключенні двох плазм до одного кабелю. На фото вказано підключення остаточної розетки по прохідний схемою (шлейфом). Чому саме такий розетки зараз поясню.

При закупівлі апаратури замовник мої вимоги і рекомендації не почув і замість прохідної розетки, купив звичайну кінцеву. Після побаченого домовилися з ним так, якщо якість зображення буде поганим, він тоді купить все що потрібно. Тому в якості експерименту я підключив до одного входу остаточної розетки два tv кабелю (друга плазма розташована за стіною). Але як не дивно після такого підключення все було нормально (може тому що відстань до другої точки невелике). Якість сигналу відмінне. Обидва телевізора працюють без зауважень. Картинка не спотворюється і зображення не сніжить.

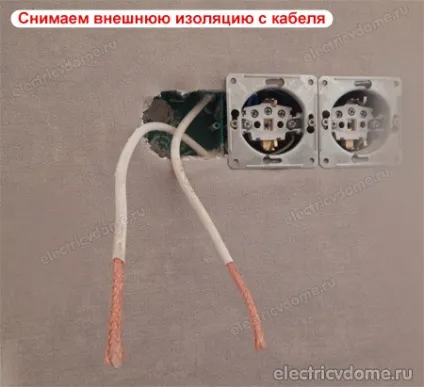

В першу чергу, необхідно залишити запас антенного кабелю, частина якого виступає з монтажної коробки. Потім видаляється ділянку ізоляції на кабелі, а центральна жила і екрануюча обплетення залишається, що також зазначено на фотографії.

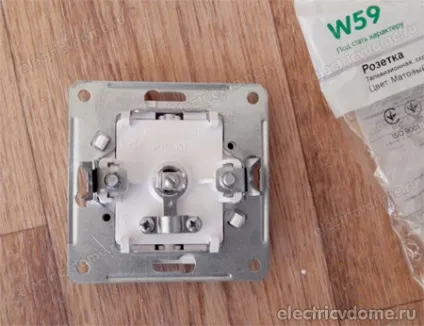

Далі знімається лицьова панель і кілька відкручується притискає гвинт, щоб кабель можна було вільно провести через спеціальний отвір.

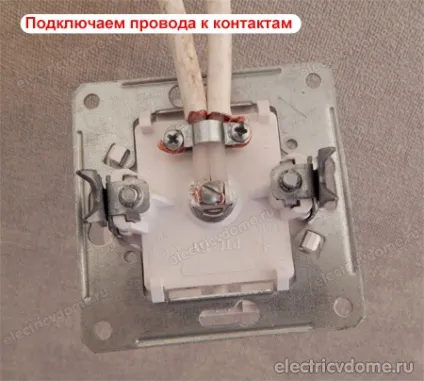

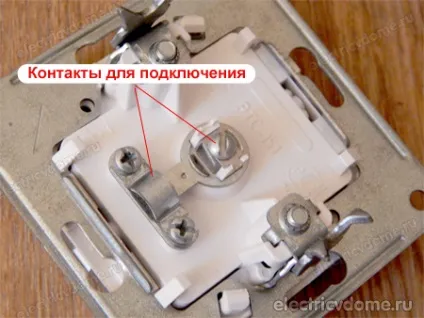

У напрямку стрілок кабель вставляється до упору, після чого притискається за допомогою закручування затискають гвинта. При цьому важливо надмірно НЕ віджимати кабель, але в той же час він повинен бути в достатній мірі зафіксовано. З другим кінцем необхідно виконати такі ж дії.

Перед монтажем телевізійної розетки в коробку уважно огляньте ділянку кріплення проводу на відсутність в цьому місці короткого замикання обплетення з головною жилою.

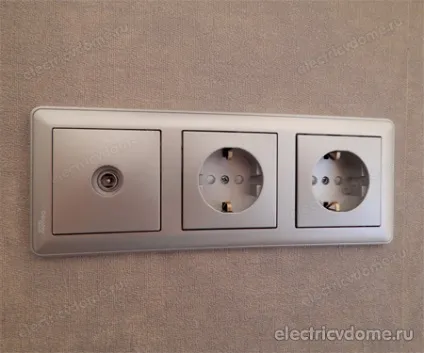

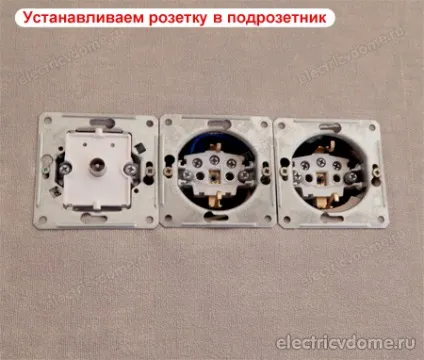

Розетка монтується в коробку акуратно, без перегинів на ділянках кабелю, а потім закріплюється гвинтами. Після цього надівається і фіксується на спеціальні засувки її лицьова панель. За допомогою будівельного рівня розетка вирівнюється по горизонтальній осі, а потім остаточно прикручується гвинтами кріплення і закривається рамкою.
