Як підключити телефон до автомагнітоли pioneer

У сучасному автотранспорті важко собі уявити відсутність автомагнітоли або іншого приладу, що видає звук. Але, на цьому виробники виробів не обмежують функції своїх пристроїв.
Японською компанією Рioneer підключення автомагнітоли до лінійного входу забезпечує можливість під'єднання багатьох пристроїв, від зовнішніх джерел звуків. У статті пропонується познайомитися, як правильно підключити автомагнітолу піонер, щоб розширити її можливості.

Підключення автомагнітоли піонер

Від правильного підключення автомагнітоли в автомобілі залежить надійність її роботи, збереження зарядки акумулятора, чіткість відтворюваних звуків.
Пристрій підключається за допомогою роз'ємів, які бувають:

ISO роз'єми, що відповідають міжнародному стандарту.

Порада: Використання такого типу роз'ємів слід виконувати згідно з цільовим призначенням, інакше можна вивести з ладу обладнання.

Індивідуальні.
Для зручності береться перехідник, на одному кінці якого розташований ISO роз'єм, а інший підключається до проводки автомобіля. Але з'єднання проводів може бути не досить надійним, тоді це буде приводом для короткого замикання.

Порада: Краще один раз придбати роз'єм стандарту ISO, ціна їх прийнятна для кожного автолюбителя, і не випробовувати надалі проблем з підключенням нових магнітол.

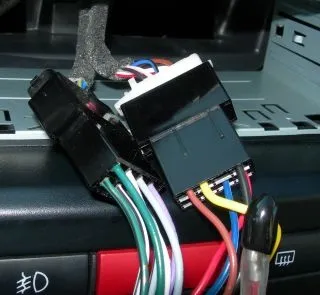

Роз'єми стандарту ISO

Особливості роз'ємів ISO

За стандартом ISO в комплект входять два штекера різних кольорів:

Коричневого - для забезпечення виходу на акустику машини звуку.
Чорного - для живлення пристрою і деяких додаткових функцій.

При підключенні автомагнітоли потрібно забезпечити правильне з'єднання плюсового проводу.

Порада: Для підключення виробу потрібно використовувати плюсової провід від АБК і з'єднувати його через запобіжник. Діаметри проводки і на роз'ємі автомагнітоли повинні бути однаковими або на проводці більше.

Щоб зменшити витік електроенергії, автомагнітолу можна підключити за схемою, показаної на фото.

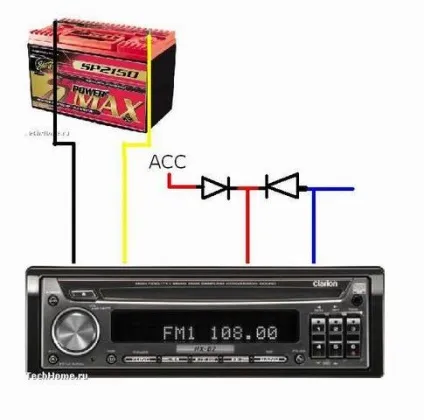

Схема підключення автомагнітоли

На ній позначення проводів:

Синій, забезпечує включення антени.
Червоний, сигналізує включення автомагнітоли від замка запалювання.
Жовтий, забезпечує живлення від АБК.
Чорний - підключення землі.
Діоди, використовуються різні, можна брати зі слабким струмом типу КД522Б.

Після установки пристрою підключення здійснюється шляхом здачі полюса на червоний і жовтий дроти:

Червоний - силовий, відключає автомагнітолу.
Жовтий - відповідає за настройки і харчування пам'яті вироби.

Як зробити в автомагнітоли pioneer лінійний вхід

Іноді, після придбання автомагнітоли у власника машини стоїть питання: як підключити автомагнітолу піонер до лінійного входу.
Це додаткова функція, яка дозволяє до магнітоли підключати прилади та пристрої від зовнішніх джерел звуку. Зробити лінійний вхід своїми руками досить легко.
Для роботи знадобляться:

Інструкція проведення операцій:

В штатній автомагнітоли піонер. швидше за все, вже вбудований вхід AUX - зовнішнє джерело звуку. Для його підключення потрібно знайти розпаювання підключення.
Відшукати і відключити три контакту, розташовані на роз'ємі, за допомогою якого здійснюється підключення автомагнітол pioneer. Відповідають вони за вхідний сигнал до правого і лівого каналів.
Щоб переконатися в правильності відключення саме тих проводів, які необхідні, потрібно включити автомагнітолу і окремо торкнутися пальцем кожного проводу. При збільшенні гучності, можна почути в динаміках характерне гудіння.
Боятися, що вдарить струмом не варто: в схемі напруга низьковольтне, тому рук нічого не загрожує.
Припаиваются до проводів роз'єми по типу нагадують тюльпан. В цьому випадку, можна буде підключати до автомагнітоли різні пристрої, за допомогою перехідників, або припаяти безпосередньо від навушників роз'єм.
Лінійний вхід можна зробити і трохи по-іншому: відкривається автомагнітола та відшукуються в її схемі все мітки, що відповідають за розпаювання входу Line-in. Вони, в основному, так і метятся: Line-R, Line-Lі Line GND.
Дотиком кожним пальцем контакту можна перевірити правильність визначення «призначення».
Для лінійного входу на друкованих платах часто передбачені контакти. Потрібно знайти ці контакти, припаяти до них роз'єми і дроти для підключення, за допомогою перехідників пристроїв.
Подібним чином відшукуються входи звукового сигналу на мікросхемі підсилювача. Але, спочатку потрібно розібратися в суті роботи: сигнал надходить від джерела до зовнішніх виходів і підсилювача.
Найчастіше всі ці пристрої монтуються на одній платі, але іноді підсилювач виноситься і на окрему плату.
Відшукуються на схемі магнітоли конденсатори, а потім поруч з ними припаивается провід, який потрібен, щоб підключити зовнішній пристрій. Перевіряється правильність розпаювання теж, методом тестування, торкаючись пальцем до всіх дротах.
