Як підключити розетку паралельно і послідовно плюс схема

Варіанти схем підключення розеток: паралельна і послідовна.

Розетку можна підключити як до щитка, так і в ряд з уже існуючими розетками. Підключаючи її безпосередньо до щитка ми звільняємо себе від частини проблем (такий спосіб називають «паралельним»). Але, як правило, доводиться з'єднувати їх в один шлейф (такий спосіб називають «послідовним») і тут потрібно стежити за тим, щоб провід від щитка був досить товстим. Провід в прикладі нижче розрахований на струм до 15 ампер. Схеми підключення тривіальні і ми їх тут наводимо лише для загального відома. Земляний дріт PE намальований переривчастою лінією.

Подвійна розетка без заземлюючого контакту

підготовка

Заземлення завжди жовто-зеленого кольору. Ніколи не використовуйте його для інших цілей. Фазовий провід - білий, червоний, коричневий; нульовий - блакитний, чорний. На жаль деякі електрики дотримуються інших традицій. У старих радянських будинках взагалі всі дроти - білі. Вам буде зручно, якщо на всіх розетках нульовий і фазний дроти будуть розташовані однаково. Наприклад, нульовий провід завжди внизу або ліворуч.

Прийнято розетку розміщувати так, щоб контакти перебували знизу. У цьому є певний сенс: в разі протікання даху вода, що стікає по дротах, збереться у вигляді крапель на вигині внизу і не відразу досягне контактів знаходяться під напругою.

Підключати розетку починаємо з приготування:

• інструменту (викрутка, індикаторна викрутка, длінногубци, кусачки, можливо, обжимний інструмент (крімпер, прес-кліщі), будівельний рівень);
• витратних матеріалів: відповідні дроти, клемні колодки, можливо, барабани та інші кабельні клеми;
• ліхтарика.

Вимикаємо головний рубильник!

У нашому випадку тепер необхідно в потрібному місці перерізати провід. Прикидаємо довжину на вигин і на 1 см для клеми. Перекушуємо. (Сім разів відміряй - один відріж!) Зачищаємо провід від верхньої обплетення, Зачищаємо кінці проводів на 1 см. (На фотографії неправильно - занадто короткі кінці.) Це цілком зручно робити канцелярським ножем. Ви можетевидвінуть лезо якраз на товщину ізоляції і не пошкодити провід. Спеціальний інструмент, звичайно, зручний, але він необхідний тільки професіоналам для щоденної роботи.

Зачистка дроти спеціальним інструментом

Згинає. З м'яким багатожильним проводом працювати зручніше, з товстим одножильним - надійніше. У прикладі використаний мідний дріт перетином 2.5 квадратних міліметра.

підключення

Прикручуємо розетку до стіни, вставляємо дроти в відповідні гнізда.

Далі зачищаємо кінці у продовження шлейфу. Згинає. За допомогою клемних колодок (або гільз з обтискним інструментом) і проводів відповідного розміру подовжуємо шлейф.

Згинає і вставляємо дроти в відповідні гнізда. У кожному гнізді один провід буде знаходитися зліва від притискного гвинта, інший - справа. Найвідповідальніший момент: затягуємо. Тут важливо не перестаратися, але ще страшніше недотянуть. Перевіряємо кожен з чотирьох проводів посмикуючи їх і дозатягівая, при необхідності, гвинти. Не використовуйте індикаторну викрутку для цих цілей. Існують викрутки з обмеженням моменту обертання, але це зовсім інші гроші. Підключення розетки виконано як на лівій частині схеми.

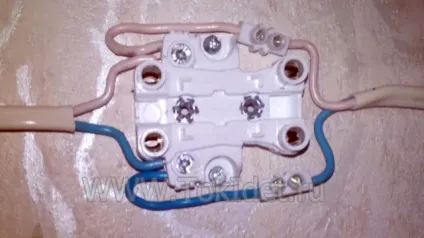

Розетка з приєднаними дротами

Досить важка, але не дуже відповідальна операція:

Прорізання виїмки для проводу

У мене ніколи не виходить зробити це швидко і красиво без спеціального інструменту. Можна використовувати кліщі для пробивання дірок в ремені.

Прикручуємо кришку розетки, перевіряючи горизонтальність за допомогою будівельного рівня. Включаємо головний рубильник. Перевіряємо спочатку на настільній лампі, потім - на прасці. Якщо при включеному прасці з розетки чутні хоч якісь звуки, то ще раз перевіряємо і перезатягіваем всі з'єднання попередньо вимкнувши основний рубильник!
