Як підключити проточний водонагрівач монтаж і рекомендації

• Інструменти для монтажу
• Процес підключення нагрівача
  • Підключення до водопроводу
  • Рекомендації по підключенню проточного нагрівача
  • Рекомендації по електричній частині

Для забезпечення безперебійної подачі гарячої води сьогодні використовуються численні пристрої. Одним з них є водонагрівач, що підключається до електричної мережі. Таке обладнання може бути різної конструкції, одним з варіантів є проточний нагрівач, який забезпечує практично миттєвий нагрів струменя води до необхідної температури.

Підключення проточного водонагрівача відрізняється від підключення накопичувального водонагрівача в плані електропроводки.

Інструменти для монтажу

Щоб підключити нагрівач, необхідно працювати в три простих етапи:

Схема пристрою водонагрівача.

• спочатку проточний нагрівач монтується на стіну в обраному місці;
• виконується підключення до електричної мережі;
• виконується під'єднання обладнання до водопроводу, установка насадок.

Щоб виконати цю роботу, необхідно приготувати наступні інструменти і матеріали:

1. Дриль, свердло для роботи по бетону (залежить від того, з якого матеріалу виготовлена ​​стіна).
2. Саморізи, дюбелі для кріплення обладнання.
3. Трижильний мідний дріт, що має подвійну ізоляцію, його розтин не повинно бути менше 2,5 кв.мм. Більш точно перетин зможе розрахувати тільки професійний електрик, якщо в інструкції не надається таких даних, то необхідно звернутися до майстра.
4. Викрутка, молоток.
5. Газовий ключ.
6. ФУМ-стрічка.
7. Плоскогубці і ріжковий ключ на 22.
8. Металопластикові труби, щоб підключити водонагрівач. фітинги, вентилі, кран, трійники.

Нагрівач влаштований таким чином, що його установка на поверхню стіни можлива вище рівня голови людини. Це дозволить уникнути заповнення пристрою водою і його перегріву, тобто виходу з ладу. Крім того, прилад влаштований так, що його треба ставити тільки рівно, перекоси і нерівності неприпустимі.

Повернутися до списку

Процес підключення нагрівача

Схема підключення вертикального водонагрівача.

Проточний електричний нагрівач підключається трохи складніше, ніж звичний багатьом накопичувальний бак. Особливу увагу треба приділяти не тільки приєднанню труб до водопроводу, а й електричній проводці. Проблема полягає в тому, що проточний бойлер ні в якому разі не можна просто підключати до звичайної розетки, тільки за допомогою готельного кабелю до щитка в будинку. Звичайно, краще всього довірити це фахівцям, але в квартирі нагрівач цілком можна встановити своїми руками, щоб виконувати всі особливості такого процесу.

Перше, на що треба звернути увагу, - це те, розрахований ваш щиток на додаткове навантаження. Справа в тому, що в наших будинках сьогодні кількість побутової техніки набагато більше, ніж 30 років тому, коли щитки були змонтовані. Тому при монтажі подібного нагрівального обладнання, потужність якого досить висока, необхідно врахувати, наскільки ваша система здатна впоратися з такими навантаженнями.

Потрібно виконати попередні роботи по реконструкції всієї електричної проводки, тобто замінити живить електрокабель, встановити нові автомати для введення і ліній, що відходять. Щоб підключити нагрівач, бажано поставити на введенні такі автомати, які розраховані на 50-63 А. Кабель живлення краще брати трижильний, доведеться правильно встановити і УЗО.

Повернутися до списку

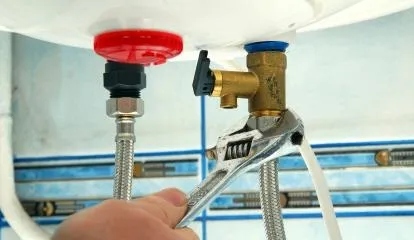

Підключення до водопроводу

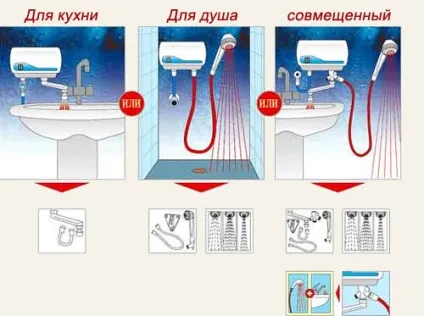

Варіанти підключення водонагрівача.

Більш докладно про особливості підключення до електромережі описано нижче, зараз слід розглянути, як під'єднати водонагрівач до системи водопостачання. Спочатку виконуються роботи по електропроводці, тільки після цього приступають до монтажу труб для подачі води.

Щоб встановити проточний нагрівач, можна вибрати один з двох варіантів: постійний або тимчасовий. Для виконання тимчасового з'єднання можна використовувати головку від душового шланга, до якої приєднується вхідний отвір приладу. Ця ділянка позначається стрілкою, яка веде всередину пристрою. Тепер просто перемикають змішувач на положення «душ», щоб потік холодної води був направлений в проточний нагрівач. Душова насадка, яку треба прикрутити до виходу, йде в комплекті, використовувати треба тільки її. У насадки є тонкі сопла, що дозволяє економити воду під час водних процедур, а значить, економити і витрата електроенергії.

Для постійного підключення застосовні тільки ті насадки, які надаються в комплекті. Водопровідні труби за допомогою спеціальних фітингів приєднуються до бойлера, після цього до виходів кріпляться насадки. Для багатьох моделей є можливість виставлення рівня температури води, яка буде йти до споживача, нагрів при цьому буде практично миттєвий.

Експлуатація проточного бойлера неприпустима при відсутності подачі води, так як ТЕН завжди повинен для охолодження омиватися потоком води, в іншому випадку він перегорить.

Повернутися до списку

Рекомендації по підключенню проточного нагрівача

Щоб правильно виконати всі роботи по підключенню, необхідно слідувати декільком рекомендаціям, які допоможуть не тільки забезпечити нормальну роботу обладнання, а й безпеку. Отже, рекомендації, які допоможуть вам при роботі:

Підключаючи проточний водонагрівач необхідно використовувати тільки ті комплектуючі, які поставляються разом з водонагрівачем.

Повернутися до списку

Рекомендації по електричній частині

Кілька правил, які підходять для роботи з усіма проточними нагрівачами:

Як видно, підключення проточного бойлера дещо відрізняється від звичного багатьом накопичувального бака. Слід не тільки приєднати обладнання до водопроводу для забезпечення безперебійної подачі гарячої води, але і правильно виконати всі роботи з електричною проводкою. В даному випадку є безліч нюансів, які необхідно дотримуватися в точності, в іншому випадку можливе виникнення найрізноманітніших негативних ситуацій. При роботі не можна забувати, що вона проводиться з обладнанням з великою потужністю, необхідно забезпечити заземлення, використовувати інструменти і комплектуючі, які спеціально підходять для проточних бойлерів.
