Як підключити проточний нагрівач до водопроводу
Накопичувальні водонагрівачі громіздкі за рахунок наявності бака, в якому відбувається нагрів води, і вимагають наявності вільного місця для своєї установки.
Безсумнівним плюсом накопичувальних водонагрівачів можна вважати можливість включення в звичайну електричну розетку без прокладки додаткового електричного кабелю від щитка на сходовій площадці.
До мінусів можна віднести тривалий час нагрівання води і обмежений обсяг води, що нагрівається.
Проточні нагрівачі вигідно відрізняються своєю компактністю. Монтуються безпосередньо на водорозбірні крани або душову лійку, дозволяючи приймати душ, коли немає гарячої води.
Проточний водонагрівач не примушує вас чекати, поки нагріється вода і гріє її буквально на льоту.
Кількість води, що нагрівається в разі використання водонагрівача проточного типу не обмежена - вода гріється протягом всього часу, поки відкритий водорозбірний кран.
Споживання електроенергії відбувається тільки під час користування водою, тоді як в накопичувальному водонагрівачі термостат періодично включає підігрів води для підтримки її заданої температури в баку.
Тому багато хто, замислюючись, який водонагрівач вибрати. віддають перевагу нагревателю проточного типу.
Які бувають проточні водонагрівачі?
Проточні водонагрівачі можуть бути безнапірними і напірними.
Безнапірні нагрівачі ставляться безпосередньо на водорозбірні крани або душ і обслуговують тільки одну водорозбірну точку.
Напірні водонагрівачі здатні роздавати воду одночасно кільком споживачам і в цьому випадку їх підключення нічим не відрізняється від підключення до водопроводу накопичувальних водонагрівачів.
Давайте розглянемо підключення проточних нагрівачів обох видів більш докладно.
Як правильно підключити до водопроводу проточний нагрівач
Підключення водонагрівача залежить від його конструкції.
У найпростішому випадку, проточний водонагрівач підключається до труби холодної води, як показано на малюнку нижче:
Нагрівання води відбувається відразу ж після відкриття крана.
Як бачите, в цьому випадку гаряча вода буде подаватися тільки в душову лійку.
Залежно від необхідності, нагрівач може встановлюватися так, щоб забезпечити гарячу воду в крані умивальника, в душі або й в крані і в душі:
Проточний водонагрівач, що забезпечує гарячу воду і в крані і в лійці душа одночасно, показаний на фото нижче:
Такі способи підключення припускають установку одного водонагрівача на одну водорозбірну точку:
Існують більш складні рішення, коли за допомогою спеціальної обв'язки можна використовувати один безнапірний проточний водонагрівач на дві водорозбірні точки, як показано на схемі нижче:
Цифрами на малюнку позначено:
1 - проточний водонагрівач;
2 - змішувач з відкритим краном гарячої води;
3 - вентиль гарячої води;
4 - вентиль зливу води з нагрівача;
5 - трійник;
6 - перемикач потоку холодної води;
7 - гребінка;
8 - виливши;
9 - кран гарячої води в положенні «відкрито»;
10 - труба гарячої води від нагрівача;
11 - труба холодної води від водопроводу.
Як ви самі бачите, конструкція виходить громіздка і не дуже зручна у використанні.
У цьому випадку простіше встановити накопичувальний водонагрівач або використовувати напірний нагрівач проточного типу.

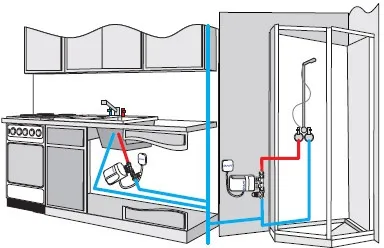

Підключення напірного проточного водонагрівача виконується, як показано на схемі нижче:
При цьому забезпечується можливість відбору гарячої води у всіх точках водорозбору - в кухонній мийці, умивальнику і душі одночасно.
Під час централізованого гарячого водопостачання кран №1 відкрито, а крани №3 і №4 закриті. Гаряча вода подається в систему від стояка гарячої води.
Якщо в будинку відключили гарячу воду, то кран №1 потрібно закрити, а крани №3 і №4 відкрити, щоб холодна вода потрапила для нагріву в проточний водонагрівач.
На схемі не показані фільтри для грубої механічної очистки води від піску і інших забруднень. Зазвичай такі фільтри встановлюються перед квартирними приладами обліку води (водолічильниками) і ставити додаткові фільтри перед нагрівачем немає необхідності.
Якщо у вас на введенні води в квартиру не встановлені фільтри, слід обов'язково їх встановити, щоб запобігти виходу водонагрівача з ладу через погану якість водопровідної води.
Як бачите, підключити проточний водонагрівач до водопроводу не так вже й складно. Наступного разу розглянемо, як нагрівач підключається до електрики.
