Як підключити інтернет розетку своїми руками

Інтернет розетка в значній мірі відрізняється за способом установки від звичайної розетки. Різниця криється в наявності кабелю для передачі даних (кручена пари) і штекера для підключення до електроживлення. Через ці відмінностей роз'єм має своєрідну будову, а тому і правила установки такої розетки мають свої особливості.

різновиди підключень

Сучасне обладнання зв'язку проводиться деякими великими компаніями для всього світу. В таких умовах було б вкрай нераціонально використовувати безліч стандартів для різних ринків. В результаті компанії прийняли єдині технічні правила, які дозволяють автоматизувати велику частину завдань.

Головне, чим відрізняються розетки для комп'ютерів від стандартних роз'ємів, - це наявність кручений пари. У такому пристрої є вісім мідних проводів, з яких світо дві або чотири пари. Кожна жила має свій колір і маркування. Завдяки таким принципом з'єднання, досягається зниження впливу електричних перешкод. Якщо перешкод трохи, то і досягти високої швидкості передачі даних стає простіше.

У підключенні стандарту TIA / EIA-568-B застосовується наступна послідовність жив:

• оранжево-білий з помаранчевим;
• зелено-білий з синім;
• синьо-білий із зеленим;
• коричнево-білий з коричневим.

У стандарті TIA / EIA-568-А використовується інший порядок:

• замість біло-зеленого - оранжево-білий;
• замість зеленого - помаранчевий.

Однак навіть якщо переплутати спосіб підключення, на зв'язок це, як правило, не вплине, оскільки сучасні роутери здатні працювати з обома стандартами.

Інструкція із встановлення

Розетки виготовляються двох типів - для зовнішньої або для виразний установки. У різних компаній-виробників може відрізнятися спосіб фіксації кабелів, але загальний принцип у всіх випадках однаковий.

Підготовчі роботи

Перед тим як підключити інтернет розетку, прокладаємо електропроводку для інтернету (якщо вона відсутня в новому будинку). Кабель направляємо до заданого місця в приміщенні, а вже до цієї точки потім підключаємо роутер для забезпечення зв'язку.

Коли проводка готова, встановлюємо підрозетник. Для цього знадобиться перфоратор і особлива коронка для того різання в стіні отвори потрібного розміру. З ніші попередньо видаляємо пил і будь-яку іншу бруд. Потім встановлюємо підрозетник. Фіксуємо його вузькому алебастром.

підключення проводів

Визначившись зі схемою, можна приступати до приєднання жив. Для цього направляємо їх в потрібні пази коробки. Провід зачищати не потрібно, оскільки безпечне і правильне з'єднання забезпечується за рахунок механізму контактної площадки.

Для забезпечення достатньої міцності з'єднання заглиблюють пази в проводах. Для цієї операції використовуємо кроссировочні ніж.

Принцип використання майданчиків досить простий - вони виконані у вигляді гострих пластин, які відстоять один від одного на такій дистанції, щоб після посадки кришки на своє місце ізоляційний матеріал легко розрізав лезами. При цьому цілісність серцевин не порушується.

установка клемника

Після підключення проводів повертаємо клеммник в розетку в зворотному порядку. Не забуваємо надійно зафіксувати стопорне кільце.

Далі перевіряємо правильність підключення. Для цього підключаємо до розетки будь-якої прилад (наприклад, роутер). Якщо пристрій працює, підключення виконано правильно. Якщо ж пристрій не включився, шукаємо проблему в коректності підключення проводів. Також варто звернути увагу на правильність обтиску.

Порада! Для перевірки якості підключення рекомендується використовувати кабельний тестер.

Коли з'єднання перевірено, надлишки жив обрізаємо, після чого можна починати установку розетки в підрозетник.

Установка розеток різних марок

Виділяють наступні марки розеток.

Підключення інтернет розетки «Legrand» здійснюється наступним чином:

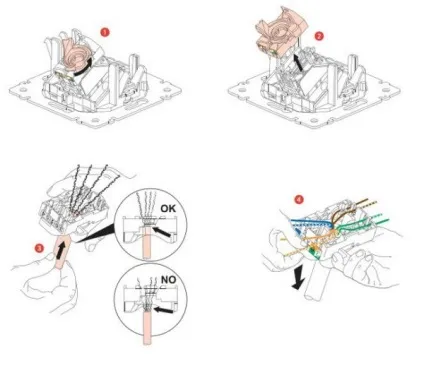

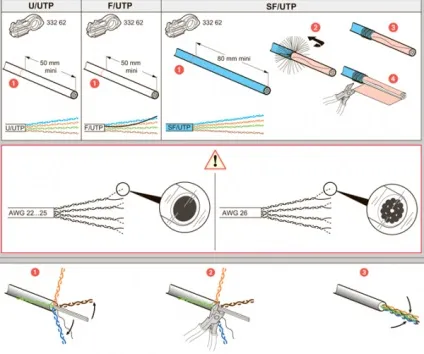

1. Видаляємо ізоляційний шар кабелю за допомогою лез в рукоятках обжимного інструменту. Всі чотири пари вирівнюємо для зручності поводження з ними.
2. Знімаємо лицьову панель. Для цього відкручуємо один болт, на якому тримається цей елемент конструкції.
3. У тильній частині внутрішнього механізму розташована фіксує рукоять. Фіксатор провертає проти годинникової стрілки. Потім знімаємо фурнітуру.
4. Корпус відкладаємо в сторону. У вже розкритому механізмі знаходимо отвір і направляємо в нього кабель таким чином, щоб фіксатор білого кольору був звернений до нас.
5. На верхній грані є пара схем: кожна з них зі своїм кольором і номером. Вибираємо схему B.
6. Згідно забарвленням розподіляємо жили і направляємо їх в фіксатор. Жили не обов'язково вставляти до кінця.
7. Підключаємо елемент зі вставленими жилами до основної частини. Повертаємо рукоять за годинниковою стрілкою. Після щільної усадки фіксатора виїмки підштовхнуть жили на те місце, де вони повинні розташовуватися.
8. Монтуємо розетку в заздалегідь підготовлене гніздо. Прибираємо розпірки.
9. Встановлюємо лицьову панель.

1. Видаляємо лицьову панель.
2. Маємо в своєму розпорядженні панель так, щоб гнізда для жив були вгорі, а обличчя було звернене до нас.
3. Далі доведеться орієнтуватися виходячи не з конкретною маркування (її немає), а виходячи з інформації, викладеної вище за стандартом T568-B.
4. Зачищаємо жили. Зверніть увагу: проколює механізм відсутній.
5. Жили вставляються парами. Рухи - справа наліво.
6. Кабелі фіксуємо болтом.
7. Тестером робимо перевірку правильності підключення. Якщо тестера немає в наявності, вставляємо кабель без установки розетки у підрозетник. Працездатність з'єднання в такому випадку можна побачити у властивостях підключення.
8. Якщо система працює нормально, повертаємо на місце лицьову панель і фіксуємо розетку на стіні.

1. Знімаємо панель.
2. Витягуємо коннектор за рахунок притиснення фіксатора.
3. Далі беремо викрутку, направляємо її в кабельне отвір. Підводиться інструмент, в результаті чого кришка відкриється.
4. За стандартною схемою вставляємо жили. Причому в зачистці жив немає необхідності. Жили потрібно вставити глибше - для цієї операції нам стане в нагоді канцелярський ніж.
5. Видаляємо надлишки жив і закриваємо кришку.
6. Встановлюємо фіксатор і закріплюємо лицьову панель на своє місце.
7. Встановлюємо підрозетник.

«Schneider»

Підключається така розетка так само, як і попередні. Розетка від «Schneider» може випускатися у вигляді двійника. У такому випадку знадобиться підводка двох кабелів від роутера, оскільки паралельний спосіб з'єднання несумісний з можливостями мережевого обладнання. Підключення проводиться згідно колірній схемі. Необхідно поміняти місцями пари 2-3 і 5-6.

У випадку з одинарним роз'ємом порядок виконання роботи наступний:

• видаляємо зовнішню панель;
• витягаємо основну частину за рахунок притиснення пари фіксаторів;
• прибираємо з механізму центральну вставку і задню кришку;
• вставляємо кабель в кришку і підключаємо дроти по схемі;
• виробляємо збірку механізму.

Розетка для інтернету - досить простий пристрій, тому, якщо чітко слідувати інструкції, ніяких проблем з її установкою виникнути не повинно. Нагадуємо, що при проведенні електромонтажних робіт особливу увагу слід приділяти правилам техніки безпеки.
