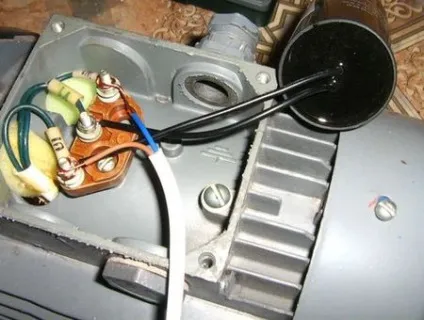

Як підключити електродвигун 380 на 220 вольт з конденсатором

При підключенні до побутової однофазної електромережі підключайте три обмотки за схемою трикутника, що б домогтися найбільшої вихідної потужності електромотора (не більше 70 відсотків в порівнянні з 3 фазним підключенням).

При підключенні зіркою розвивається максимальна потужність не більше 50% від можливої. Рекомендую прочитати нашу статтю «Як підключити електродвигун за схемою зірка або трикутник«.

При однофазному підключенні на 2 виходи підключається фаза і нуль, а відсутність третьої фази компенсується конденсатором.

Напрямок обертання електродвигуна залежить від того, як підключити третій контакт через конденсатор- до фази або до нуля.

Частота обертання в однофазному режимі не буде відрізнятися від трифазного режиму.

Схема підключення електродвигуна 380 на 220 Вольт з конденсатором

Для того що б підключити малопотужні електродвигуни до 1.5 кВт, які запускаються без навантаження, знадобиться тільки робочий конденсатор.

Один його кінець підключається до нуля, а другий до третього виходу трикутника. Для зміни напрямку обертання мотора підключаємо конденсатор немає від нуля, а від фази.

Якщо двигун при запуску працює відразу під навантаженням або його потужність більш півтора кіловата. тоді для успішного запуску знадобитися додати в схему ще й пусковий конденсатор паралельно робітникові. Він буде збільшувати пусковий момент, але буде включатися тільки на кілька секунд під час запуску.

Як правило, пусковий конденсатор підключається через кнопку, а вся схема від електромережі через тумблер або 2-х позиційну кнопку з фіксованими двома положеннями. Для запуску необхідно підключити електроживлення через тумблер або кнопку і після цього натиснути пускову кнопку і утримувати її поки не запуститься електродвигун, після запуску відпускаємо кнопку і її пружина розімкнеться контакти і відключить пускову ємність.

При необхідності в реверсивному запуску трьох фазного двигуна в мережі 220 Вольт знадобиться додати в схему тумблер перемикання, який буде один кінець від робочого конденсатора підключати в одному положенні до фази, а в іншому до нуля.
Якщо двигун повільно набирає обертів або не запускається, тоді знадобитися додати в схему і пусковий конденсатор підключений через кнопку «Пуск». На реверсивної схемою для підключення кнопки пуск використовуються дроти фіолетового кольору.

Якщо не потрібен реверс, тоді зі схеми разом з проводами випаде кнопка і пусковий правий конденсатор.

Схема підключення електродвигуна без конденсаторів

На жаль працювати з-х фазний двигун може в однофазної мережі на 220 Вольт тільки з конденсаторами. Без них запускаються електромотори, розраховані і виготовлені для роботи тільки з робочою напругою 220 Вольт.

Зібрати схему підключення своїми руками не складно. Набагато складніше підібрати необхідну ємність робочого конденсатора, і особливо, якщо додатково потрібно пусковий.

Як підібрати конденсатори для електродвигунів

Слід вибирати їх тільки типу МБГО, МБГЧ, БГТ, МБПГ з робочою напругою (U раб) не менше 300 Вольт.
Всі ці дані і величина ємності наносяться на корпусі конденсатора.

Розрахунок ємностей конденсаторів. Для схеми підключення зіркою при розрахунку робочої ємності конденсатора використовується формула: Cраб = 2800х (I / U); а якщо обмотки підключені «трикутником» - Сраб = 4800х (I / U).
Для того що б вирахувати необхідну величину в мкФ ємності робочого конденсатора Cpаб- необхідно споживаний по паспорту двигуном струм розділити на напругу мережі U, рівне 220 Вольт і отриманий результат помножити на 4800 для «трикутника» або 2800- для «зірки».

Ємність же пускових доведеться підбирати експериментальним методом. Як правило їх ємність вище в 2-3 рази, ніж у робітників.

Наприклад, є електродвигун обмотки, якого з'єднані трикутником, а величина споживаного струму за паспортом дорівнює 3 ампер. Підставляємо дані в формулу Сраб = 4800 x (3/220)? 65 мкФ. Пусковий ж буде знаходиться в межах від 130 до 160 мкФ. Але саме такий ємності не знайти конденсатор, тому підключаємо паралельно для робітника, наприклад 6 по 10 і плюс один на 5 мкФ.

Ви повинні враховувати. що розрахунок проводиться на номінальну потужність, тому працюючи недовантаженим електродвигун буде грітися і знадобиться зменшити ємність робочого конденсатора для зменшення струму в обмотці.

Якщо ж ємність буде менше необхідної. тоді потужність, що розвивається електродвигуном буде низькою.

Рекомендую підбирати конденсатор для трифазного двигуна, починаючи з найменшої допустимої ємності, поступово її збільшуючи до оптимального значення.

Пам'ятайте, що довго працюючи без навантаження- згорить електродвигун, перероблений з 380 на 220 В.

Увага, конденсатори після відключення довгий час зберігають небезпечної величини напруга на своїх висновках. Завжди робіть огорожу конденсаторів, що виключають випадкові дотики. І перед тим як працювати з конденсаторамі- завжди робіть їх розрядку.

Враховуйте, що не можна підключати трифазний двигун потужністю понад 3 кВт до стандартної електропроводці будинку на 220 В. Буде вибивати автомати або пробки, а іноді й же і плавитися ізоляція на старих проводах або при неправильно підібраній захисту по струму.

•
