Як підключити автомобільні колонки до плеєра
Re: Як підключити автомобільні колонки до плеєра?

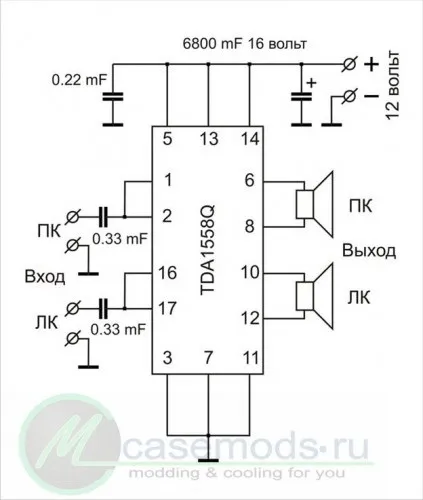

Цей підсилювач має вихідну потужність 2 Х 22 вата і досить простий для повторення початківцями радіоаматорами. Така схема стане в нагоді Вам для саморобних колонок, або для саморобного музичного центру, який можна зробити з старого MP3 плеєра.
Для його складання знадобиться всього п'ять деталей. Ось їх список:
1. Мікросхема - TDA1558Q
2. Конденсатор 0.22 мкФ
3. Конденсатор 0.33 мкФ - 2 штуки
4. електролітичним конденсатор 6800 мкФ на 16 вольт
Мікросхема має досить високу вихідну потужність і для її охолодження знадобиться радіатор. Можна застосувати радіатор від процесора.

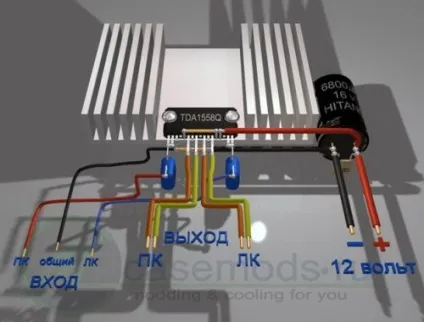

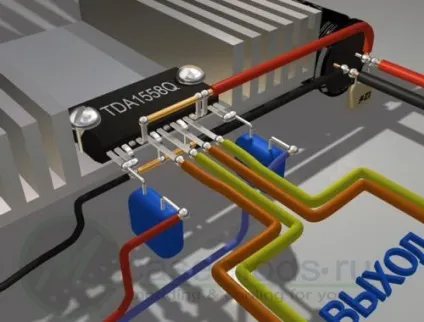

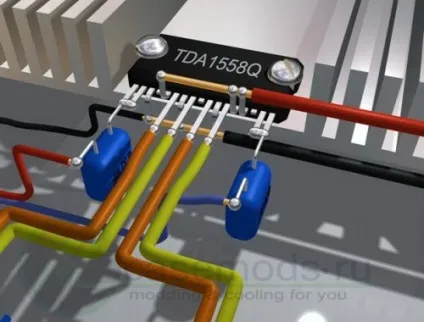

Всю збірку можна зробити навісним монтажем без застосування друкованої плати. Спочатку у мікросхеми треба видалити висновки 4, 9 та 15. Вони не використовуються. Відлік висновків йде зліва направо, якщо тримати її висновками до себе і маркуванням вгору. Потім акуратно розпряміть висновки. Далі відігніть висновки 5, 13 і 14 вгору, всі ці висновки підключаються до плюса харчування. Наступним кроком відігніть висновки 3, 7 і 11 вниз - це мінус харчування, або «земля». Після цих маніпуляцій прикрутите мікросхему до теплоотводу, використовуючи теплопровідних пасту. На малюнках видно монтаж з різних ракурсів, але я все ж поясню. Висновки 1 і 2 згуртовуються разом - це вхід правого каналу, до них треба припаяти конденсатор 0.33 мкФ. Точно так же треба вчинити з висновками 16 і 17. Загальний провід для входу це мінус харчування або «земля».
До висновків 5, 13 і 14 припаяйте провід плюса харчування. Цей же провід припаюється до плюса конденсатора 6800 мкФ. Відігнуті вниз висновки 3, 7 і 11 так само згуртовуються разом проводом, і цей провід припаюється до мінуса конденсатора 6800 мкФ. Далі від конденсатора дроти йдуть до джерела живлення.
Висновки 6 і 8 - це вихід правого каналу, 6 висновок припаюється до плюса динаміка, а висновок 8 до мінуса.
Висновки 10 і 12 - це вихід лівого каналу, висновок 10 припаюється до плюса динаміка, а висновок 12 до мінуса.
Конденсатор 0.22 мкФ треба припаяти паралельно висновків конденсатора 6800 мкФ.
Перш ніж подавати харчування, уважно перевірте правильність монтажу. На вході підсилювача треба поставити здвоєний змінний резистор 100 кіло-му для регулювання гучності.
Повідомлення від doom303
Цей підсилювач має вихідну потужність 2 Х 22 вата і досить простий для повторення початківцями радіоаматорами. Така схема стане в нагоді Вам для саморобних колонок, або для саморобного музичного центру, який можна зробити з старого MP3 плеєра.
Для його складання знадобиться всього п'ять деталей. Ось їх список:
1. Мікросхема - TDA1558Q
2. Конденсатор 0.22 мкФ
3. Конденсатор 0.33 мкФ - 2 штуки
4. електролітичним конденсатор 6800 мкФ на 16 вольт
Мікросхема має досить високу вихідну потужність і для її охолодження знадобиться радіатор. Можна застосувати радіатор від процесора.
Всю збірку можна зробити навісним монтажем без застосування друкованої плати. Спочатку у мікросхеми треба видалити висновки 4, 9 та 15. Вони не використовуються. Відлік висновків йде зліва направо, якщо тримати її висновками до себе і маркуванням вгору. Потім акуратно розпряміть висновки. Далі відігніть висновки 5, 13 і 14 вгору, всі ці висновки підключаються до плюса харчування. Наступним кроком відігніть висновки 3, 7 і 11 вниз - це мінус харчування, або «земля». Після цих маніпуляцій прикрутите мікросхему до теплоотводу, використовуючи теплопровідних пасту. На малюнках видно монтаж з різних ракурсів, але я все ж поясню. Висновки 1 і 2 згуртовуються разом - це вхід правого каналу, до них треба припаяти конденсатор 0.33 мкФ. Точно так же треба вчинити з висновками 16 і 17. Загальний провід для входу це мінус харчування або «земля».
До висновків 5, 13 і 14 припаяйте провід плюса харчування. Цей же провід припаюється до плюса конденсатора 6800 мкФ. Відігнуті вниз висновки 3, 7 і 11 так само згуртовуються разом проводом, і цей провід припаюється до мінуса конденсатора 6800 мкФ. Далі від конденсатора дроти йдуть до джерела живлення.
Висновки 6 і 8 - це вихід правого каналу, 6 висновок припаюється до плюса динаміка, а висновок 8 до мінуса.
Висновки 10 і 12 - це вихід лівого каналу, висновок 10 припаюється до плюса динаміка, а висновок 12 до мінуса.
Конденсатор 0.22 мкФ треба припаяти паралельно висновків конденсатора 6800 мкФ.
Перш ніж подавати харчування, уважно перевірте правильність монтажу. На вході підсилювача треба поставити здвоєний змінний резистор 100 кіло-му для регулювання гучності.
Вітаю!
Зібрав підсилювач за даною схемою. підключив до нього два динаміка двуполосніка 4ом, 35Ват, все грає супер, бентежить тільки те що фонують. навіть якщо вимикаєш звук на плеєрі повністю. як вирішити дане баг?
Дякуємо!)
