Як перевірити точність лазерного рівня
Угломер і уклономіром. Застосування і відмінності.
Перед будь-відповідальною роботою потрібно перевіряти точність лазерних ліній приладу. Також бажано це зробити після падіння нівеліра.
Сьогодні ми спробуємо перевірити точність лазерного будівника площин Condtrol XLine Combo. Дана інструкція по перевірки точності, в-принципі, універсальна і підходить до будь-якого лазерному рівню. Якщо Ви раптом втратили керівництво користувача від свого рівня, то можете скористатися цим методом. Достатньо лише знати, яка похибка вказана у вашій моделі нівеліра.
Допустима похибка XLine Combo. заявлена виробником, становить 2 мм на кожні 10 метрів.
Для того, щоб перевірити точність горизонтальної лінії, нам знадобиться приміщення з відстанню 5 метрів від стіни до стіни. У нашому офісі яку майже 6 метрів. Нічого страшного, просто помножимо потім дана відстань на необхідний коефіцієнт.
Отже, для перевірки лазерних ліній нам знадобиться - сам нівелір, стійкий штатив (з регулюванням в вертикальній площині), олівець і будь-яка рулетка.
Для початку встановлюємо прилад на штатив в 25-30 см від стіни. Попередньо вирівнюємо прилад по бульбашкового рівня штатива. Потім включаємо прилад, розблокувавши компенсатор. Як тільки лінії перестали блимати, відзначаємо першу точку (1).
Потім акуратно повертаємо нівелір на штативі на 180 градусів. Відзначаємо точку на протилежному боці (2)
Потім, не повертаючи приладу поставте штатив з рівнем в 25-30 см від іншої стіни. Дочекайтеся, поки прилад вирівняється. Якщо необхідно, за допомогою елеваціонний механізму штатива, вставте проекцію променів з точкою «2». Після цього знову поверніть лазерний рівень на 180 градусів. Чекаємо, поки прилад вирівняється. Проекція променя повинна точно збігатися з точкою «1».

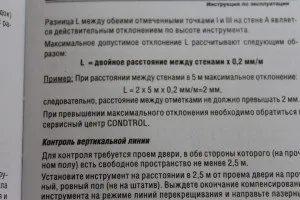

У нашому випадку, горизонтальна лінія на 2 мм змістилася нижче. Заглядаємо в інструкцію. 2 × 6 (м) × 0,2 мм = 2,4 мм. Це допустима похибка для XLine Combo. Значить, точність горизонтальної лінії відповідає заявленій виробником.
Тепер перевіримо точність вертикальної лінії. Для цього штатив вже не потрібен. А потрібен будь-який дверний проріз і рулетка. Встановлюємо прилад на підлогу навпроти дверного отвору на відстані 2,5 метра від нього.
Як тільки нівелір вирівняється, відзначаємо середину вертикальної лінії на підлозі дверного отвору. (Точка 1). Відміряємо 5 метрів на підлозі від нівеліра. Це буде точка «2».
Точка «3» малюється на верхньому краї отвору дверей.
Тепер беремо прилад і ставимо його з іншого боку отвору прямо за точкою «2». Чекаємо коли, перестане спрацьовувати компенсатор і поєднуємо лінію через точки «1» і «2».
У нашому випадку відхилення менше 1 мм. Значить, вертикальна лінія точна.
Для вертикальної лінії похибка вважається за такою формулою - L = подвійна висота отвору дверей × 0,2 мм / м (якщо у вашого приладу точність 0,3 мм, то множимо на це число). Де «L» - це різниця між точкою «3» і серединою лазерної лінії на верхньому краї дверного отвору. Для стандартних дверей з отвором 2 метри відхилення вертикальної лінії не повинно перевищувати 0,8 мм.
За умов поганої або занадто яскравого освітлення можна надіти лазерні окуляри. Тоді лінії будуть дуже яскравими і перевірити точність приладу буде простіше.
Якщо при перевірці лазерного рівня на точність, у Вас вийшли цифри, що перевищують максимальне відхилення. то зверніться в сервісний центр виробника приладу. Якщо модель Вашого будівника площин передбачає калібрування лазерних променів, то зробіть спочатку її (згідно з інструкцією). Якщо вже після неодноразової перевірки точності, все одно виходять ті ж результати, то без допомоги сервісного центру не обійтися. Лазерні прилади - крихкий механізм. Потрібно берегти їх від падіння і ударів при роботі і перенесенні. Більшість сучасних лазерних рівнів продовжують стабільно працювати навіть після падіння з метрової висоти ... але все ж, не варто це перевіряти на практиці
