Як перевірити електроінструмент

До переносному інструменту і пристосуванням ставляться:

інструменти з електродвигуном - електродрилі, перфоратори;
переносні світильники;
електричні подовжувачі;
трансформатори і перетворювачі для живлення інструменту і переносних світильників, що працюють від зниженої напруги;
пневматичні і гідравлічні інструменти;
ручні інструменти, що працюють від двигунів внутрішнього згоряння;
ручні піротехнічні інструменти.

Ми загострити увагу тільки на переносному інструменті.

Як організовані облік і випробування електроінструменту в організаціях

Працюючи з електроінструментом, можна отримати травму. Працівник отримує електричну травму при несправності електричної частини. При роботі в пожежо-або вибухонебезпечних зонах виникає пожежа або вибух. При використанні електроінструменту, враховується клас захисту і вимоги правил з охорони праці, що визначають порядок застосування пристроїв відповідного класу в приміщеннях, в залежності від їх небезпеки. Класи захисту маркують цифрами 0, I, II або III.

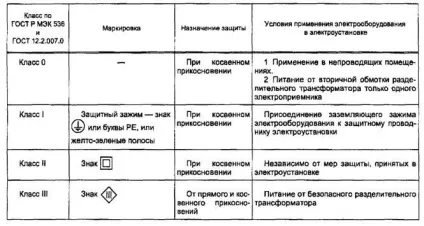

Класи захисту електроінструменту

Працівники отримують травми не тільки через несправну електричної частини інструменту, але і при несправної його механіці.

Другий фактор ризику - травми, пов'язані з ушкодженнями механічної частини інструменту.

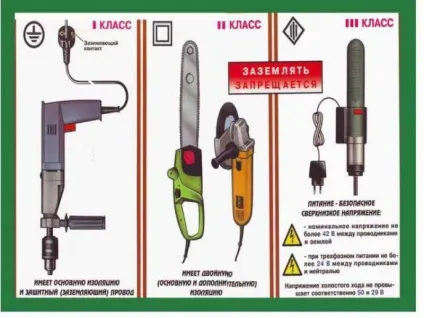

Як розрізняти класи захисту електроінструменту

Якщо працівник отримав травму, фіксується факт нещасного випадку, проводиться розслідування, складається акт. Якщо травма сталася в момент використання електроінструменту, будуть потрібні докази його справності. Правила ПТЕЕС і охорони праці вимагають, щоб інструмент проходив періодичні випробування в установленому порядку. Результати випробувань фіксуються в журналі. Так можна документально довести, що за його станом стежили. Якщо в результаті розслідування з'ясується, що журнал або систематичні записи в ньому відсутні, винуватим в отриманні працівником травми автоматично стає роботодавець.

Крім випробувань, на підприємстві або в підрозділі розробляється інструкція з безпечної експлуатації електроінструменту. З нею знайомлять під розпис працівників, що використовують такий інструмент. Якщо травма отримана в результаті порушення вимог такої інструкції, вина автоматично перекладається на травмованого працівника. Якщо інструкції немає, або працівник з нею не ознайомлений - роботодавець відповість за травми працівника одноосібно.

Але повернемося до випробувань. На підприємстві призначається працівник, відповідальний за справний стан електроінструменту. Він вибирається з електротехнічного (електроремонтних) персоналу і повинен мати групу з електробезпеки III або вище. Якщо підприємство складається з декількох підрозділів і є труднощі з централізованою перевіркою електроінструменту, такі працівники призначаються в кожному цеху.

Обов'язки відповідальної особи

Призначення відповідального працівника обґрунтовується наказом по підприємству за підписом його керівника.

В обов'язки працівника, відповідального за безпечну експлуатацію переносного електроінструменту, входить ведення журналу обліку та організація перевірок та випробувань.

Журнал обліку переносного електроінструменту

Необхідність збору інформації про наявність інструменту продиктована тим, щоб не пропустити жодного його примірника повз процедури випробувань. Інакше, щоб жодна одиниця була забута. Для цього кожному інструменту присвоюється інвентарний номер. наноситься на корпус інструмента незмивною фарбою.

Обкладинка журналу і склад його граф представлена нижче.

Обкладинка журналу обліку

Для кожного інструменту доцільно виділити одну сторінку журналу. Так зручніше простежити історію його перевірок і результатів випробувань.

В кінці кожного рядка, в яку записані результати перевірки, відповідальний за безпечну експлуатацію електроінструменту ставить свій підпис.

Як відчувають електрифікований інструмент

Періодичні перевірки і випробування електроінструменту проводять не рідше 1 разу на 6 місяців. Якщо інструмент на підприємстві або в підрозділі експлуатується інтенсивно, то цей термін зменшують. Новий термін випробування фіксують виданням відповідного розпорядження по підприємству.

Після ремонту інструменту виробляють додаткову (позачергову) перевірку і випробування.

Результати випробувань фіксуються в журналі. Обсяг перевірки наступний:

зовнішній огляд;
робота інструменту на холостому ходу протягом часу, не менше 5 хвилин;
вимір опору ізоляції;
перевірка ланцюга заземлення.

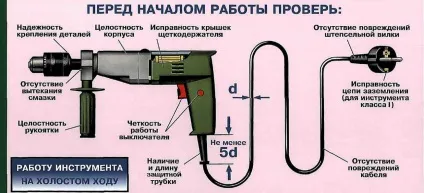

Зовнішній огляд електроінструменту

Перед оглядом корпус інструменту очищають від забруднень, що перешкоджають об'єктивній оцінці його стану. Насамперед перевіряється наявність на корпусі інвентарного номера та відповідність характеристик інструменту відомостями в журналі.

Потім визначається стан електричної вилки для підключення до мережі. Перевіряється відсутність тріщин, сколів, контакти не повинні бути деформовані або підгорілими. Несправна вилка підлягає заміні.

Слідом за виделкою оглядають шнур живлення. На всій його довжині ізоляція не повинна бути порушена. Він не повинен бути перетягнуть або перекручений, відсутні ділянки з підвищеною або зниженою гнучкістю. Місце входу шнура в електроінструмент має бути захищене від перегину справної штатної захистом.

Перевіряється робота вимикача харчування без під'єднання до мережі, його робота без застосування підвищеного зусилля на натискання. Фіксатор (при наявності) повинен впевнено утримувати кнопку живлення в натиснутому положенні. Зняття з фіксатора виробляється без затримок і заїдань.

Зовнішній огляд електроінструменту

При наявності обертових деталей перевіряється їх обертання від руки. При цьому оцінюються сторонні звуки, відсутність осьового люфту. Губки патронів електродрилів не повинні бути зношені і пошкоджені. Потрібно також спробувати встановити свердло в дриль, диск в болгарку або поміняти їх. При цьому перевіряється робота кріплять і блокуючих пристроїв.

Перевіряється цілісність корпусу електроінструменту, відсутність тріщин і відколів, наявність передбачених конструкцією щитків, кожухів, обмежувачів та іншого захисного обладнання.

Перевірка на холостому ходу

В ході перевірки виявляються можливі пошкодження, знос механічної частини або несправності електричної частини інструменту.

Звертають увагу на:

поява запаху горілої ізоляції або перегрітої мастила;
іскри або дим з боку щіткового апарату або обмоток;
звуки, характерні при зносі підшипників;
нагріви корпусу.

Перевірка опору ізоляції

Вимірювання виконують спеціальним вимірювальним приладом - мегаомметром, на напругу 500 В. Тривалість прикладення випробувальної напруги від мегаомметра - 1 хвилина.

Перед застосуванням приладу переконуються в його справності. Для цього їм виконують два контрольних виміру:

Вимірювання опору ізоляції виконують при кнопці «Включено» електроінструменту. Випробувальна напруга прикладають між корпусом вироби і будь-яким провідником харчування. Виміряне значення не повинно бути нижче 0,5 МОм.

Для випробування подовжувачів проводять три виміри, підключаючи щупи мегаомметра між:

провідниками нуля і фази;
нулем і заземлювальним провідником;
фазою і заземлювальним провідником.

Для понижувального трансформатора вимірюється опір ізоляції первинної і вторинної обмоток щодо корпусу і між собою.

Випробування мегаомметром перетворювачів напруги виконують згідно з інструкцією заводу-виготовлювача, так як в них містяться напівпровідникові прилади.

Перевірка ланцюга заземлення

Перевірка потрібна тільки для інструментів з класом захисту I, мають більший роз'єм з заземлюючим контактом. Через нього корпус пристрою з'єднується з шиною РЕ мережі живлення. Вимірювання виконують між корпусом і заземлювальним контактом вилки. Результат не повинен перевищувати 0,5 Ом.

Для вимірювань використовують спеціальні омметри, не просто вимірюють опір, але і подають при цьому в тестируемую ланцюг деякий струм.

Мегаомметри і омметри проходять у встановлені терміни метрологічну повірку, а вимірювання виконуватися сертифікованої електротехнічної лабораторії.
