ДМРВ (датчик масової витрати повітря) призначений для оцінки кількості повітря, що надходить у двигун автомобіля з уприскуванням палива. На основі його даних електронний блок управління (ЕБУ) коригує склад паливно-повітряної суміші. Розглянемо особливості перевірки ДМРВ мультиметром.

Де знаходиться ДМРВ

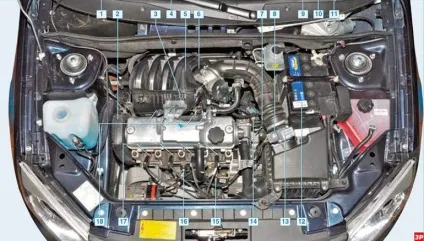

Датчик розташований між повітряним фільтром і повітряподавальним рукавом (на фото №13).

Як перевірити ДМРВ на автомобілях lada своїми руками

Каталожні номери ДМРВ на автомобілях LADA:

  • Лада Пріора, Калина і Нива 4х4 - 21083-1130010-20.
  • Лада Гранта і Калина 2 - 11180-1130010-00.
  • Лада Веста, Ларгус і XRAY - немає ДМРВ. На сучасних двигунах ВАЗ (21127, 21129, 21179) і двигунах Renault (K7M і K4M) немає ДМРВ, замість нього встановлено датчик абсолютного тиску (ДАТ) і датчик температури повітря (ДТВ).

Ознаки несправності ДМРВ

Якщо датчик масової витрати повітря несправний, то ЕБУ заносить в пам'ять код помилки і включає сигналізатор "Check Engine", при цьому свідчення несправного датчика замінюються контролером на фіксоване значення температури повітря, що дорівнює 33 о C. Симптоми вказують на несправність можуть бути різні, наприклад:

  1. Велика витрата палива;
  2. Поганий запуск двигуна;
  3. Пропала тяга;
  4. Плавають обороти;
  5. і т.д.

Перевірка ДМРВ мультиметром

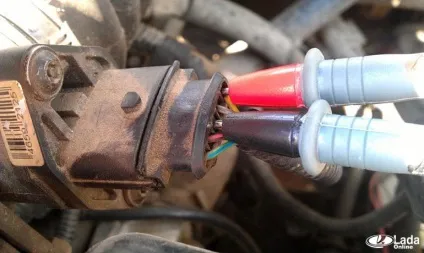

1. Перевіряємо напруга на колодці ДМРВ:

  1. Встановлюємо мультиметр в режим вольтметра.
  2. Знімаємо роз'єм з проводами від ДМРВ (отщелкивали фіксатор).
  3. Включаємо запалювання.
  4. Під'єднуємо «мінусовій» щуп приладу до «масі» двигуна, а інший - до висновку №2 колодки (на колодці є нумерація).
  5. Заміряємо напруга на виводі №4 колодки.

Як перевірити ДМРВ на автомобілях lada своїми руками

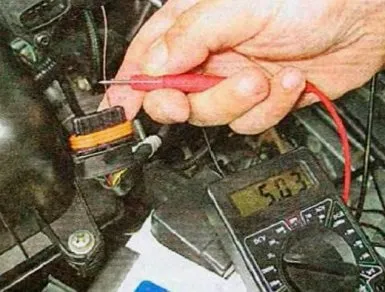

Перевіряємо напруга на колодці ДМРВ Лада
Як перевірити ДМРВ на автомобілях lada своїми руками

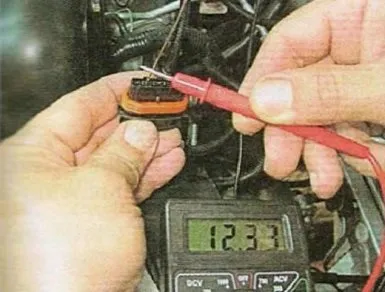

Перевіряємо напруга на колодці ДМРВ Лада

Напруга на виводі №2 повинно бути не менше 12 В. а на виведення №4 близько 5 В. Якщо показання приладу відрізняються, значить розряджений акумулятор, несправна ланцюг харчування або ЕБУ.

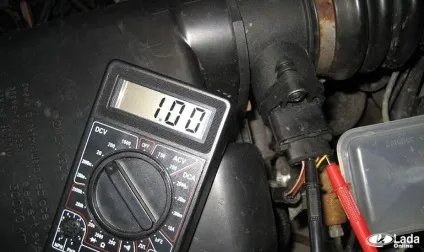

2. Перевіряємо ДМРВ Bosch на Лада Пріора і Калина 1 (з артикулами 0 280 218 004, 0 280 218 037 0 280 218 116) Послуги:

  1. Встановлюємо мультиметр в режим вольтметра. (Межа вимірювання 2 В).
  2. Включаємо запалювання.
  3. Під'єднуємо «мінусовій» щуп приладу до висновку №3. а інший - до висновку №1.

Як перевірити ДМРВ на автомобілях lada своїми руками

Порівняйте показання приладу з таблицею:
