Як навчитися варити інвертором розпал дуги і параметри зварювання

Сучасні зварювальні апарати, інвертори, представляють невеликий пристрій, доступне до перенесення і полегшує зварювання (в порівнянні з колишніми трансформаторами). Навчитися варити інвертором значно простіше, ніж трансформаторних пристроєм. Тому зварювання більше не є прерогативою професіоналів, стала популярним заняттям, доступним до оволодіння і застосування на власній ділянці. Розглянемо, як навчитися зварювати метал з використанням інвертора.

Пристрій і принцип роботи інверторного зварювального апарату.

Пристрій зварювального інвертора: як виникає дуга?

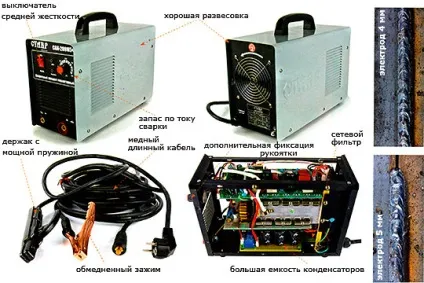

Інвертор представляє собою металевий ящик невеликих розмірів (до 0,5 метра), вагою до 10 кг. Головне завдання зварювального апарату - виробляти струм заданих параметрів. Для цього інвертор перетворює струм з мережі (змінний 220 Вольт) в зварювальний. Зварювальний струм більшості побутових апаратів є постійним.

Пряме і зворотне підключення струму.

Кожен інвертор має дві клеми: катод (позначається «-») і анод (позначається «+»). В одну клему вставляють електрод, а друга з'єднується зі зварюваних металом. Після подачі електричного струму утворюється загальна електрична ланцюг. При невеликому розриві ланцюга (з відстанню в кілька міліметрів) в місці розриву відбувається миттєва іонізація повітря і виникає зварювальний дуга.

Основне виділення тепла відбувається в дузі. Температура її горіння становить 5000-7000 ºC. Це вище за температуру плавлення всіх використовуваних металів. При горінні дуги кромки металів і електрод розплавляються і перемішуються. Шлаки - більш легкий матеріал, він спливає на поверхню і захищає основний метал від окислення і насичення азотом. Після застигання утворюється зварний шов.

Полярність струму і параметри зварювання - що це таке?

Класифікація зварювальної дуги.

Зварювальний струм може рухатися від катода до анода і, навпаки, від анода до катода. Так утворюється різна полярність струму. При русі струму від катода - пряма полярність. При зворотному русі (від анода) - зворотна. Для чого потрібна пряма і зворотна полярність?

Використання різної полярності пов'язано з тим, що більш висока температура буде на тій клеми, до якої надходить електричний струм. Якщо струм прямої полярності, більш висока температура утворюється на аноді (тобто на зварюваної поверхні). Це найбільш поширений вид зварювання, з ним працюють більшість початківців зварників. Якщо струм зворотної полярності, більш висока температура утворюється на катоді (до нього підключений електрод). Таке потрібно при роботі з тонколистовим металом і тих марок сталі, які не можна перегрівати (наприклад, високолегованих).

Діаметр електрода вибирається в залежності від товщини зварювальних деталей. Розмір електрода і сила електричного струму знаходяться в пропорційній залежності один від одного: чим товще електрод, тим сильніше струм. Для орієнтовних розрахунків беруть, що сила струму дорівнює діаметру, помноженому на 3,5. Тобто для електрода 3 мм сила струму складе: 3 * 3,5 = 105 А.

Оскільки на силу струму також впливає розташування шва (горизонтальне, вертикальне або стельове), матеріал електрода, то починаючому зварнику простіше користуватися таблицею відповідності сили струму діаметру електрода і вибору діаметра по товщині зварюваних елементів (рис. 1 і 2 відповідно). Далі можна варити метал інвертором.

Переваги інвертора перед трансформатором

Малюнок 1. Таблиця відповідності товщини металу і діаметра електрода.

При навчанні простіше опанувати мистецтво зварювання за допомогою інвертора. Зварювати метал інвертором легше, тому що пристрій забезпечує постійний струм зварювання (незалежно від коливань напруги в мережі). Внаслідок цього дуга горить стійко, метал розбризкується незначно. Величина зварювального струму регулюється плавно.

Варити зварювальним інвертором зручно для початківців завдяки наявності додаткових функцій. Наприклад, в инвертор може бути запроектований «Гарячий старт» (Hot-Start), він збільшує зварювальний струм на початку роботи (чим полегшує розпал дуги). Інша функція «Сильна дуга» (Arc-Force) включається в роботу, коли зварювальник занадто близько наближає електрод до металу. В такому випадку інвертор автоматично збільшує струм, прискорює плавлення і не допускає залипання.

У разі залипання включається функція «Анти-залипнув» (Anti-Sticking). Вона знижує струм і дає можливість відірвати електрод від металу і продовжити зварювання. При роботі інвертора витрачається відносно невелика кількість електрики. Наприклад, для зварювання електродом діаметром 3 мм необхідний струм напругою 4 кВт (що відповідає роботі двох електрочайників). Економія електрики окупає відносно дорогу ціну інвертора.

Заходи безпеки при зварюванні

Малюнок 2. Діаметр електрода і сила струму.

Перед початком робіт простір в радіусі кількох метрів звільняється від дерев'яних та інших легкозаймистих предметів. Це важливо для початківця зварника. Зварювальний електрод або його уламок мають велику температуру, вони здатні підпалити опинилися поруч дошки, ящики, паперове сміття. Обов'язково надаватися одяг, що закриває все тіло (довгі штани, кофта з довгими рукавами). Це також важливо для початківця, оскільки в процесі розбризкування краплі металу можуть потрапити на відкриту шкіру рук або ніг. Обов'язково одягається на обличчя захисна маска з темним склом (світлофільтром). Для сонячного світла це скло непроникно. Горіння дуги через світлофільтр буде видно.

Спостерігати за дугою без захисного скла небезпечно, можна отримати опік очей. Слабка ступінь опіку (один-два рази подивився на дугу) призводить до утворення світлих плям перед очима ( «нахапався зайчиків»). При середньому ступені опіку очі болять і сверблять (виникає відчуття піску в очах). Сильна ступінь опіку призводить до часткової або повної втрати зору.

Як розпалити дугу?

Правила техніки безпеки при зварюванні.

Для зварювання металевих поверхонь необхідно навчитися запалювати дугу і підтримувати її. Спочатку необхідно підключити клеми інвертора. Ми будемо працювати з струмом прямої полярності, тому в клему катода ( «-») вставляємо електрод. Для простоти роботи візьмемо електрод діаметром 3 мм. Сварка товщим електродом складніше, призводить до коливань довжини дуги і нестабільного горіння, вимагає більшого професіоналізму. Виставляємо струм 100 А (для електрода 3 мм і горизонтального розташування поверхонь, що зварюються). Беремо в руки ручку клеми з електродом, включаємо інвертор (подаємо ток) і одягаємо захисний екран.

Сварка без захисного екрану заборонена щоб уникнути втрати зору.

Відчуття деякого незручності не варто здоров'я очного апарату. Перед розпалюванням дуги кінець електрода обстукують про метал, щоб видалити обмазку з його краю. Це полегшує розпал. Існують і застосовують два види розпалювання:

1. Чирканья. Треба піднести електрод до поверхні металу і чиркнути їм (дія схожа на запалювання сірника). Так розпалюють новий електрод.
2. Дотик. Електрод підносять до металу і злегка стосуються його поверхні, після чого відразу відводять на відстань кількох міліметрів. Так розпалюють електрод, коли зварювання перервалася (сталося залипання або зварювальник занадто видалив стрижень від поверхні металу).

Процес зварювання: як підтримати дугу?

Схема зварювання дугою.

Важливо дотримуватися невелике (3-5 мм) відстань між металом і електродом. Це відстань називають довжиною дуги. При його збільшенні дуга перестає горіти.

Довжина дуги орієнтовно дорівнює діаметру електрода. Тобто для стійкого горіння і рівного зварного шва при електроді 3 мм необхідно утримувати відстань 3-5 мм від поверхонь, що зварюються.

Якщо електрод занадто наблизився до поверхні металу, відбувається коротке замикання: електрод прилипає до металу. Щоб відірвати електрод від зварюється поверхні, треба нахилити його в іншу сторону або вимкнути інвертор. При припиненні подачі електрики електрод відлипає.

Кут нахилу електрода може бути різним. Початківцю зварнику краще дотримуватися близько 70º від поверхні металу (тобто з невеликим відхиленням від вертикального положення).

Малюнок 3. Траєкторії руху електрода при дугового зварювання.

Для того щоб варити якісно, ​​необхідно навчитися візуально (крізь щиток світлофільтру) оцінювати розмір зварної ванни. Ширина червоної калюжки в світофільтрі повинна перевищувати товщину (діаметр) електрода в 2 рази.

На розмір ванни впливає швидкість переміщення електрода. Якщо він переміщається занадто повільно, утворюється занадто багато розплавленого металу і широка зварна ванна, яка перешкоджає взаємодії дуги зі зварюваної основою, утворюючи непровари. Якщо дугу переміщати занадто швидко, виникне недостатнє розплавлення кромок і, як наслідок, також непровар.

Перші кроки в зварюванні

Перші зварювальні операції варто пробувати виконувати на будь-який непотрібної металевої поверхні. Після розпалювання дуги треба вести електрод над металом, намагаючись отримати рівний зварений слід. Коли стало стабільно виходити запалювати дугу, можна приступити до зварювання поверхонь. Їх розташовують встик один до одного, отримують дугу і проводять електродом уздовж лінії з'єднання. При цьому рухи повинні бути не прямолінійними (уздовж шва), а коливальними (то вправо, то вліво). Типовий малюнок руху електрода при зварюванні наведено на рис. 3.

Після охолодження шар шлаку зовні збивають молотком і оцінюють якість з'єднання візуально. Хороший зварений шов повинен бути однакової товщини, без видимих ​​пустот і щілин.

Після вправ протягом одного-двох годин у більшості початківців зварників стабільно виходить розпалювати дугу і підтримувати її горіння. Можна виконати прості з'єднання металевих поверхонь. Коли навчишся працювати зварювальним інвертором, зможеш виконати самостійно різноманітні роботи на присадибній ділянці.
