Як наростити або з’єднати два електричних проводу або кабелю

Ми сьогодні розповімо, як наростити або з'єднати два електричних дроти або кабелю. Ви побачите, що методик досить багато. А яку вибрати для електричних кабелів, вирішуйте самі. Кажуть, що алюмінієвий і мідний дріт не можна стикувати. Дійсно, в цьому випадку має місце бути електрохімічна корозія. Для квартири це ще куди не йшло, але на відкритому повітрі електричне з'єднання проводів або кабелів ослабне, стик буде грітися, поки не виникне несправність.

Як з'єднати кілька проводів або кабелів

На нашому знімку послідовно показані кілька варіантів стикування проводів.

Варіанти стикування проводів

Конструктор зі сталі

Перша методика з'єднання проводів базується на основі старого дитячого конструктора. І будь-хто може з смужки стали вирізати щось подібне (мідь НЕ беремо через дорожнечу). Незважаючи на те, що електропровідність стала менше в 7 разів, ніж у звичайній червоній жили, показана на малюнку має опір з'єднання проводів близько 0,1 Ом. Що стосується електрохімічної корозії, то для таких стиків краще брати оцинковану сталь. Це чи не єдиний метал, який може ужитися поряд з міддю в умовах вогкості. У такому випадку можна використовувати обрізки старих сантехнічних труб (по зовнішній поверхні). Не забудьте механічно зачистити дроти для зменшення електричного опору стику. Щоб вибрати бажане болтом і гайкою конструкція буде служити вірою і правдою досить довго. Плюс з'єднання проводів за допомогою шини у відносно простий комутації. До того ж планку можна поставити на ізолюючі ніжки, наприклад, в розподільній коробці. Ясна річ, це не варіант для будинку, а скоріше дачний вихід з положення, коли поруч не виявилося магазину. Сталь не так агресивна, як мідь, тому з певною часткою побоювання можна чіпляти і алюміній.

Гайка і болт

Наступне з'єднання проводів демонструє, як вчинити, коли на розетку або вимикач потрібно підвести дві жили. Знову ж метал не повинен бути різнорідним, в іншому випадку між поганими сусідами прокладається шайба зі сталі. Перед стикуванням проводів слід круглогубцами зробити колечка на кінцях кожної зволікання. Після цього жили послідовно надягають на болт, і затягується гайка. Завдання з'єднання проводів часто вирішується на прохідних розетках. Справа в тому, що спеціально пристосована для цього електрична оснащення коштує дорожче звичайної, і не кожен захоче за це платити. Особливо, якщо струм споживання на з'єднанні проводів малий. Перевірте тестером, щоб опір був прийнятним, і використовуйте на здоров'я. Метод монтажу: стіна довбати наскрізь, після чого закладається загальний підрозетник для двох розеток, розташованих по обидві сторони. В ході монтажу одна з точок розлучається від іншої. Плюс в тому, що не потрібно ніякого додаткового обладнання.

Кліщі для зачистки дроти

Болт, гайка, шайба

Варіант з клемами знижує опір електричного з'єднання, а також вирішує проблеми електрохімічної корозії. Як видно з фото, процес монтажу ведеться різними способами. Одна алюмінієва жила припаяна до клеми. Для цього використовується спеціальна кислота (флюс) для пайки саме авіаційного металу. Сам процес довгий і нудний, зате якість виходить відмінним. Зверніть увагу, що латунні клеми не входять до ланцюг електрохімічної корозії міді або алюмінію. Тому можна стикувати жили будь-якого типу. Найпростіше паяется мідь. Другий кінець просто обжатий. На клеми два ряди загинаються захоплень: перший для металевої жили, другий для ізоляції. З'єднання виходить досить міцним, якщо правильно зачистити провід і грамотно скористатися плоскогубцями.

Читайте також: Економія електроенергії і способи енергозбереження

Розгалужувач

Розгалужувач дозволяє об'єднати дві лінії в одну. Це часто потрібно при розведенні проводки для системи освітлення, як то: зали, роздільні санвузли. В цьому випадку належить на кожен патрон подати нульовий провід, і було б недозволеною розкішшю вести туди чотири жили. У цьому випадку застосовується методика розгалуження. З одиночного кінця жила обжимается ножем (металевий виступ на дні конструкції), а з протилежного провід стискувати за образом і подобою попереднього варіанту. Уважно зачищайте ізоляцію, не видаляйте її занадто сильно, тому що це знижує міцність з'єднання.

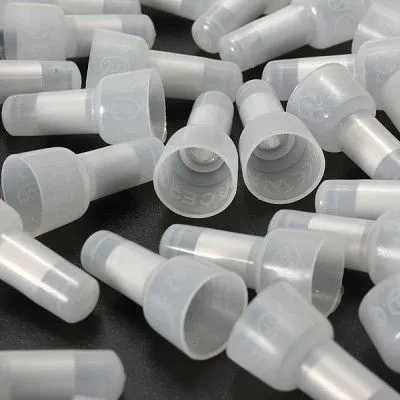

Ковпачки для проводів

обжимний ковпачок

Варіант з обтискним ковпачком часто зустрічається в китайській техніці, а саме: електрочайники, настільні лампи, масляні обігрівачі. В цьому випадку жили трохи зачищаються, після чого щільно обжимаються на лещатах або плоскогубцями. Це добре працює для мідних проводів особливої ​​гнучкості (складаються з безлічі дрібних жив). Для металу великого перерізу така методика підходить набагато гірше. Особливо туго доведеться тим, хто таким екстравагантним способом вирішив об'єднати різні по товщині жили. Наші, вітчизняні ковпачки зазвичай забезпечуються різьбленням. В цьому випадку жили трохи скручуються разом, вставляються всередину, після чого слід провернути кілька разів за годинниковою стрілкою. Такий спосіб також досить добре підходить для особливо гнучких проводів, а для товстого перетину працює набагато гірше. Втім, сьогодні силовий кабель частіше буває саме першого роду, тому сильно хвилюватися з цього приводу не варто.

обтискні кліщі

Наступний тип з'єднання найчастіше використовується в складі заливних муфт. Але і сам по собі непоганий. Для роботи з ним потрібен інструмент, який на фото лежить поруч зі зразком. Це своєрідні обтискні кліщі. В районі ручки розташовані доки для зняття ізоляції з жил різного діаметру. В ході роботи інструмент злегка перекошує, так що потрібно рукою відгинати провід в протилежному напрямку. З цього ми зробили висновок, що пристосування годиться тільки для одиночних товстих жив. Але для них зняття ізоляції проходить без сучка і задирки. Що стосується самої муфти, то всередині знаходиться металева трубка, яка пережимається, міцно стискаючи метал. Відбувається щось на зразок холодної зварювання, і тут головне потрапити, що називається, в яблучко. У разі, коли все зроблено правильно, муфта досить міцно тримає метал. Попереджаємо, що потрібна практика поводження з інструментів. Примірник, представлений на фото, куплений в FixPrice по дармової ціною.

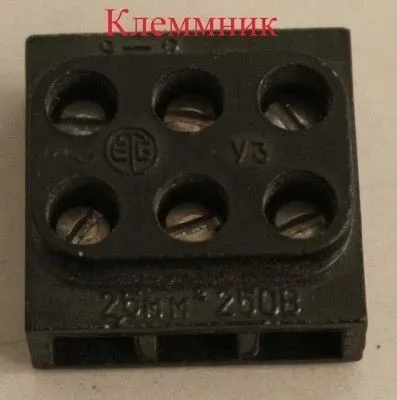

Клеммник (див. Фото) є стандартним засобом для з'єднання двох проводів різного типу. Це пристосування може також випускатися у вигляді шини. У стандартному виконанні клеммник є пари затискних контактів, розділені діелектриком. Фіксація ведеться дрібними болтиками. Шинний варіант повністю виготовлений з латуні і при необхідності може монтуватися всередину розподільної коробки. Клеммник є стандартним варіантом виконання операції стикування проводів. Навіть всім відомий А. Земсков рекомендує такий шлях нарівні з заливними муфтами. Плюс в тому, що комутація легко виправляється в разі чого, а монтаж виходить простим і наочним. Електрохімічна корозія не загрожує. Єдиний мінус проглядається в тому випадку, коли жив дуже багато, а місця, навпаки, немає. Тут набагато краще використовувати індивідуальні клеми за схемою, описаною вище в цьому списку. Ціна клемника досить висока, але і проводів в нього можна закласти безліч.

Читайте також: Як зробити миготливий світлодіод

Клеммник-горіх

Особливою різновидом клемників є «горіх». Він являє собою дві досить великі пластини, які по всіх чотирьох кутах затягуються гвинтиками. Ця конструкція закладається в розбірний корпус, який має вводи кабелів по кожній стороні. Виходить такий своєрідний хрест, куди можна заводити жили. Плюс в хорошій герметизації конструкції і можливості окремо підтягнути кожну сторону. Як би там не було, «горіх» займає досить багато місця. І не завжди вдається поєднати два електричних дроти цим способом. Часто в середині клемника є третя пластина. Вона потрібна для поділу мідних і алюмінієвих жил щоб уникнути електрохімічної корозії.

скручування проводів

Наостанок ми залишили скрутку. Слід знати, як її зробити правильно. Зазвичай жили беруться під кутом 90 градусів. Потім їх просто обвивають навколо одна одної. Якщо потрудіться заглянути всередину цоколя галогенною лампочки, велика ймовірність того, що електроди колби приєднані саме так. Багато умільці цю операцію виконують за допомогою кліщів для в'язки арматури. Процес скрутки нагадує роботу з велосипедним насосом - водиш ручкою туди і сюди.

Строго кажучи, ці кліщі потрібні для вузлових кріплень арматури фундаменту. Це робиться за допомогою сталевого дроту, і якщо будівельник буде кожен раз виконувати цю роботу без допомоги спеціального інструменту, то кисті не витримають довго. Кліщі сильно полегшують цей процес. Дріт захоплюється, а ручки ставляться на стопор. Після цього залишається потягнути на себе за привід, щоб отримати якісну скрутку.

Для стикування кабелів зазвичай використовуються так звані заливні муфти. Всі жили по обидва боки зачищаються від ізоляції, об'єднуються за допомогою будь-якої методики (наприклад, з описаних вище), після чого вузол закривається кожухом. Пристосування маємо пару-трійку отворів, одне з яких є в своєму складі різьбове з'єднання і прокаливатель у вигляді голки. У комплекті йде герметичний пакет, розділений надвоє і містить в своїх секціях компоненти епоксидного клею. Ось як відбувається процес заливки:

• Слід акуратно взятися за пакет з обох сторін і тягнути. За рахунок цього розривається перемичка між секціями.
• Треба добре перемішати обидва компонента, тискаючи пакет туди і сюди руками.
• Потім вихідна горлечко угвинчується в приймальний патрубок корпусу заливний муфти до тих пір, поки прокаливатель НЕ проб'є мембрану.
• Акуратним рухом вміст пакета вдавлюється всередину корпусу до тих пір, поки всередині вистачає місця.
• З'єднання якийсь час витримується в вертикальному положенні, щоб епоксидний клей встиг застигнути.

Які з'єднання проводів і кабелів використовувати не варто

А. Земсков наводить такі типи з'єднань, які не потрібно використовувати:

1. Пайка. Тут все зрозуміло - важко створити якісний шов без пальника, а розібрати - і зовсім неможливо.
2. Скручування. А. Земсков критикує тих, хто демонструє надздібності цього з'єднання на прикладі струмів порядку 80 А (перетин жили 2,5 квадратних міліметрів по міді). Тому що в реальності до такого стані свою проводку доводити не можна. Для чого і існують автомати захисту. У той же час скручування не є розбірним з'єднанням. Незважаючи на те, що фізично це зробити можна, процес займає дуже багато часу. Ми б рекомендували застосовувати скрутку тільки в одному випадку - в складі нерозбірних з'єднань, наприклад, заливних муфт.
3. Сварка має ті ж плюсами і мінусами, що і пайка, але витримує великі струми в силу очевидних фактів.

У підсумку спосіб залежить від мети:

• Якщо потрібно з'єднати два електричних кабелю, то застосовується комплексна муфта будь-якого типу (в тому числі заливна).
• Щоб наростити електричний провід, можна використовувати і скручування, але потрібно розуміти, що розібрати це буде складно.

Ми вважаємо, що тепер Новомосковсктелі знають, як наростити електричний кабель.
