На перший план щодо практичної значущості при здійсненні робіт по підключення електрики приміщень виступає проектування однолінійної схеми. Однолінійна схема включає в себе структурну повноту графічного представлення всієї системи і елементів електричної мережі. Відрізняється від інших схем насамперед простотою складання. Ця простота полягає в тому, що весь комплекс компонентів, необхідних для постачання електрикою споживачів, на ній зображуються декількома лініями.
Складання однолінійної схеми електропостачання
Для того, щоб зрозуміти, що таке однолинейная схема електропостачання приміщення, потрібно розібратися з тим, що вони собою представляють.
Отже, як намалювати однолінійну схему електропостачання? Однолінійна схема електропостачання, приклад наступний: схеми діляться виходячи з експлуатаційних умов об'єктів на два види. Перший вид проектується, коли є діюча електрична установка (тобто приміщення було в експлуатації) і називається - виконавча однолинейная схема. Другий вид проектується, коли приміщення ще не здавалося в експлуатацію (немає робочої електроустановки), і такий вид називається розрахункова однолинейная схема. Тому розглянемо, як намалювати однолінійну схему електропостачання на окремо взятих прикладах проектування виконавчої та розрахункової схем.
Проектування виконавчої схеми
Першим етапом в комплексі всіх необхідних робіт з проектування такого типу проектів електропостачання виступає складання розрахунково-обчислювальних матеріалів.

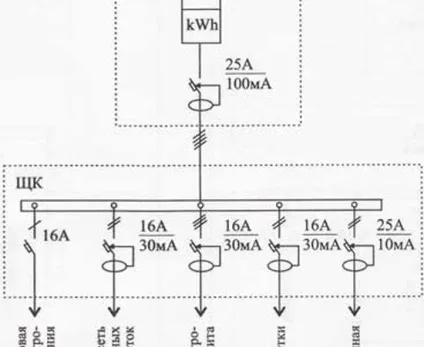

Приклад проекту електропостачання будинку
На основі проведення обстеження (в більшості випадків візуального) діючої електричної установки. У розрахунки заносяться виявлені недоробки або дефекти, які виникають під час експлуатації електричної мережі. З огляду на їх, змінюються характеристики елементів, де були виявлені дефекти і розраховуються нові, по результатом яких відбувається заміна тих складових частин, які заважають нормальному електричному постачанню приміщення.
Але потрібно також врахувати, що при необхідності загальної модернізації електричної мережі (наприклад, необхідність переходу від однофазного харчування споживачів електричної енергії на трифазне) вся розрахункова частина проектування виконавчої однолінійної схеми в кілька разів збільшується. При цьому на перший план висувається правильність проведення розрахунків.
Проектування розрахункової схеми
Однолінійна схема електропостачання підприємства, приклад окоторой показаний вище, істотно відрізняється від виконавчої сюди через наступні випадки. По-перше, необхідно проектувати саме розрахункову однолінійну схему, яка володіє відмінними характеристиками набагато більш принциповими, ніж виконавча. Аргументується це досить просто, адже від правильності проектування схеми на всіх її етапах залежить не тільки чіткість виконання наступних робіт по електромонтажу електричної мережі, а й комфортні, безпечні умови експлуатації, поки, виникне необхідність її модернізувати.
Узагальнивши інформаційну складову процесу проектування однолінійних схем, на прикладах складання виконавчої та розрахункової, можна з упевненістю сказати, що для обох прикладів основної функціональної завданням, за умови їх правильного складання є забезпечення надійної роботи електричної мережі. А це дає гарантії електричної безпеки як власника приміщення, так і самої будівлі, і його споживачів електричної енергії в цілому.
Нижче ви можете скористатися онлайн-калькулятором для розрахунком вартості проектування мереж електропостачання:
