Як намалювати багатокутник в автокад

У Автокад існує спеціальна команда МН-Кут. яка дозволяє будувати об'єкти в Автокад під назвою Багатокутник. Відповідно дані об'єкти будуть мати певні властивості з яких можна виділити основні:

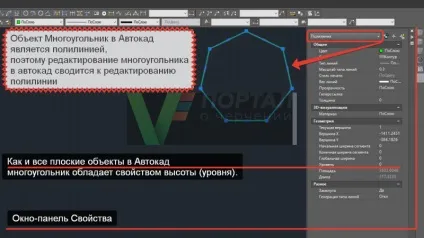

1. Об'єкт Багатокутник в Автокад є полілінією. тому редагування багатокутника в автокад зводиться до редагування полілінії;
2. Як і всі плоскі об'єкти в Автокад багатокутник має властивість висоти (рівня).

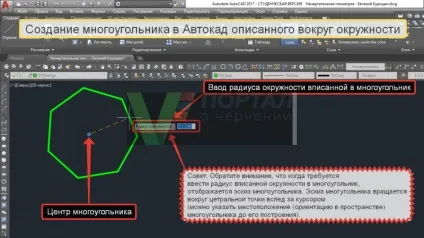

Як намалювати багатокутник в Автокад описаний навколо кола - алгоритм побудови

• Викликаємо команду МН-Кут будь-яким способом. У командному рядку з'явиться запит:
• Число сторін:
• У відповідь на який введемо число сторін правильного багатокутника 7 і натиснемо Enter. Автокад відобразить наступний запит:
• Вкажіть центр багатокутника або [Сторона]:
• Так як нам потрібно намалювати багатокутник описаний навколо кола, то слід вказати центр багатокутника. Зазначимо центр багатокутника клацанням миші у вільному місці креслення Автокад. Автокад видасть запит:
• Задайте параметр розміщення [Вписаний в коло, Описаний навколо кола]:
• Раз ми задали центр багатокутника, то автоматично активується 2 режиму побудови багатокутника в Автокад: описаний навколо кола і вписаний в коло. Для побудови багатокутника по стороні ми повинні були пропустити крок вказівки центру і вибрати опцію Сторона. але про це трохи пізніше. Вибираємо опцію Описаний навколо кола. Автокад запросить введення наступних даних:
• Радіус кола:
• Не дивно що пішов даний запит командного рядка в Автокад. адже багатокутник слід намалювати описаний навколо кола, отже, радіус кола потрібно вказати вписаною в багатокутник. Зазначимо 300 і натиснемо Enter. Як тільки ви натиснете Enter, багатокутник в Автокад побудується, а команда МН-Кут завершить виконання.

Порада. Зверніть увагу, що коли потрібно ввести радіус вписаного кола в багатокутник, відображається ескіз багатокутника. Ескіз многугольніка обертається навколо цетральної точки слідом за курсором (можна вказати місце розташування (орієнтацію в просторі) багатокутника до його побудови).

Як намалювати багатокутник в Автокад вписаний в окружність - алгоритм

Алгоритм побудови багатокутника в Автокад вписаного в коло такої ж, як при малюванні багатокутника описаного навколо кола, розглянутого раніше. Зупинятися на створенні багатокутника вписаного в коло не будемо і перейдемо відразу до наступної теми, а саме побудова багатокутника по стороні.

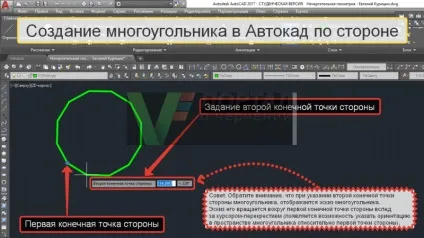

Створення багатокутника в Автокад по стороні (по одній зі сторін) - алгоритм

У Автокад є можливість створити багатокутник по одній зі сторін. Багатокутник правильний тому яку зі сторін вибирати для створення його - не принципово.

• Викликаємо команду МН-Кут. З'явиться запит:
• Число сторін:
• Введемо число сторін багатокутника 12 і натиснемо Enter. З'явиться наступний запит:
• Вкажіть центр багатокутника або [Сторона]:
• Вибираємо опцію Сторона. щоб перейти до побудови багатокутника в Автокад по стороні. З'явиться запит:
• Перша кінцева точка боку:
• Створення багатокутника в Автокад по стороні визначається двома кінцевими точками боку. Отже потрібно вказати кінцеві точки боку багатокутника і він буде побудований. Вказуємо першу кінцеву точку сторони багатокутника клацанням миші на вільному місці креслення. З'явиться наступний запит командного рядка:
• Друга кінцева точка боку:
• Вкажіть другу кінцеву точку сторони багатокутника клацанням миші. Після вказівки двох кінцевих точок боку, багатокутник буде побудований, а команда МН-Кут завершить виконання.

Порада. Зверніть увагу, що при вказівці другий кінцевої точки сторони багатокутника, відображається ескіз багатокутника. Ескіз його обертається навколо першої кінцевої точки боку слідом за курсором-перехрестям (з'являється можливість вказати орієнтацію в просторі багатокутника щодо першої точки боку).
