Як найвдаліше налаштувати параметри в обладнанні ubiquiti m2

Отже, ми купили парочку UBNT M2 (неважливо, NanoStation або NanoBrigde). Встановили. Одну виставили в якості АП. другу - в якості Station. навели їх за сигналом. Лінк піднявся. Тепер хотілося б зробити лінк максимально стабільним.

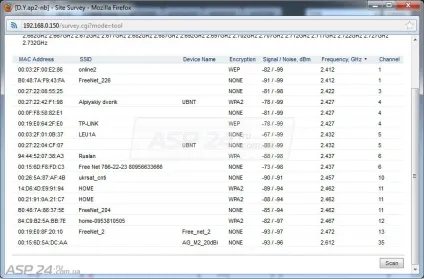

Перше, що ми робимо - це запускаємо Tools-> Site Survey з двох сторін.

Якщо в списку ми бачимо більше двох станцій, то виконуємо наступні дії: Channel Width на вкладці Wireless виставляємо в 20MГц.

Справа в тому, що під діапазон 2.4 ГГц виділено всього 60 МГц. З шириною каналу 40 МГц станція займає 2/3 доступного діапазону - і сама всім заважає, і все їй заважають, і працювати ніхто не може.

Друге, що потрібно зробити, - це придумати навантаження. Всі зміни потрібно перевіряти при проходженні трафіку. Без трафіку станція може з'єднуватися на 130/130, а під навантаженням просідати до 26/26. Як навантаження вбудований тест швидкості підходить тільки для того, щоб хвалитися друзям, - аж надто завищує швидкість.

Можна для перевірки використовувати сайти в Інтернеті або запустити торрент з безліччю фільмів на закачування.

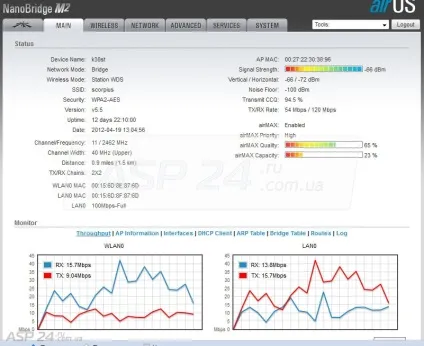

Рис.2. Робота станції при ширині каналу в 40 МГц.

На малюнку 2 розглянуто приклад невдалої настройки. У 40 МГц TX / RX Rate повинен бути порядку 300/300. А у нас станція працює на швидкості нижче, ніж можливо працювати навіть в 20 МГц. Тест зроблений вранці, коли активність чужих станцій невелика. Чим більше активність чужих станцій, тим гірше у нас швидкість.

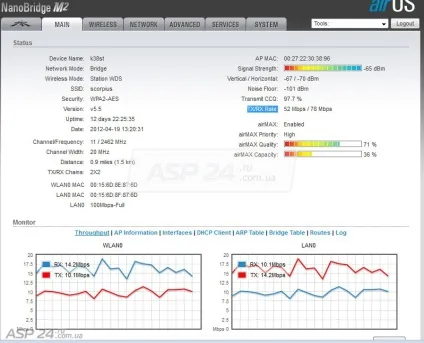

Рис.3. Робота станції при ширині каналу в 20 МГц.

Прийшовши в 20 МГц, ми трохи втратили в швидкості, зате помітно підвищили стабільність. Кожен крок 40-> 20> 10> 5 підвищує сигнал на 3дБ і зменшує рівень шуму на 3дБ.

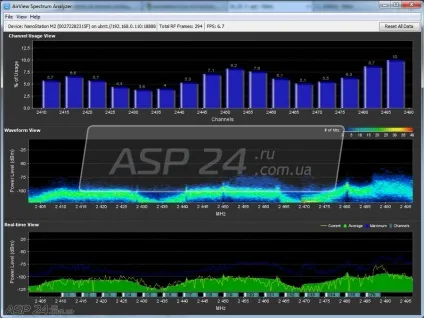

Наступним кроком буде вибір частоти. Для цієї мети можна довго вдивляється в Site Survey. а можна запустити AirView. Чужі станції для нас є джерелом шуму. Шум заважає приймати, але передавати шум не заважає. Тому вибирати частоту потрібно на станції, для якої швидкість скачування важливіше. На малюнку 4 видно, що найменше використовуються частоти близько 5 каналу і близько 12-13 каналів.

Ще є дуже хороша опція - Channel Shifting на вкладці Wireless. Вона зрушує сітку частот на 3 МГц. В умовах зашумленного ефіру це дозволяє вичавити пару мегабіт.

У прошивці 5.5 з'явилася можливість працювати в 25 і 30 МГц. Перехід на 25 МГц дозволяє збільшити пропускну здатність, при цьому не сильно втрачаючи в стабільності.

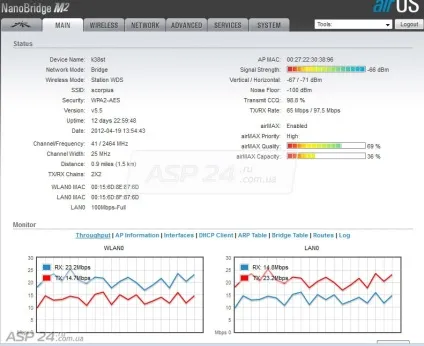

Рис.5. Робота станції при ширині каналу в 25 МГц.

Вибір потужності. Робота на потужності більше 20 дБм небажана. Чим більше потужність передавача, там більше внеполосного випромінювання, тим більше станція засмічує весь діапазон.

Потрібно домагатися, щоб на вході в приймач виходило від -60 до -70 дБм. Якщо у нас -50, то потрібно потужність зменшувати. Робота з таким сигналом шкідлива для приймача.

Якщо ж виходить -80, то або потрібно використовувати антени з великим КУ, або домагатися прямої видимості.

AirMax - одна з особливостей станцій UBNT. Це поллінговий протокол розробки UBNT. Покликаний частково компенсувати недоліки стандартів 802.11 a / b / g / n при застосуванні їх на відкритому повітрі. Але компанія Ubiquiti його явно перехвалити, бо працює він не завжди добре. Тому включення AirMax - справа індивідуальна. В одних випадках дозволяє підняти реальну швидкість, а в інших - знижує. За моїми спостереженнями, максимальна швидкість при чистому ефірі зменшується (вранці-вночі), а при засміченості ефірі (вечір) швидкість збільшується.

Можна знайти на вкладці Advanced Wireless Settings. Кількість Frames я б залишив 32, а ось з Bytes можна експериментувати: зменшення збільшує стабільність, а збільшення - збільшує швидкість.

У сильно зашумлення ефірі зменшення Bytes підвищує і швидкість, і стабільність.

Спеціально для ASP24.

Вас може зацікавити

додам до попереднього. "На малюнку 2 розглянуто приклад невдалої настройки." - це приклад невдалої наводки. різниця повинна бути мінімальна між горизонталлю і вертикаллю. тільки так можна досягти оптимуму. знову ж виходжу з практики.

Ну, в 2.4 ГГц 40 мегагерц практично ніколи нормально не працюють. Занадто багато перешкод. У тому числі і з-за того що по дефолту в багатьох пристроях виставлено 40 мегагерц.
Чим вже частота, тим простіше уклиниться між особливо потужними передавачами. Поруч з цим бриджем висить нанос м2, там взагалі стабільної роботи тільки в 10 мегагерц вийшло домогтися.

Більш того, 40 мегагерц навіть в 5 ГГц при чистому ефірі потрібно використовувати з розумом.
Я перейшов з ubnt на мікротік. Станції коштують трохи дорожче, але можуть прокачати 100 Мбіт симплекса в 20 мегагерц.
