Як користуватися люксметром

Рис.1. Схема класифікації освітлення.

Чи скрізь передбачається природне освітлення?

Ні. Природне освітлення передбачається на робочих місцях постійне місце перебування людини під час роботи. У тих випадках, коли наявність природного освітлення не передбачено технологічним процесом, воно не виконується, наприклад, склади отрутохімікатів, аптечні складські приміщення, сховища для овочів і фруктів, холодильні приміщення, підвали та ін.

Які основні світлотехнічні характеристики освітлення?

При влаштуванні освітлення виробничого приміщення враховують якісні та кількісні його характеристики.

- контраст між об'єктом і фоном,

Кількісні характеристики (Рис.2):

- світловий потік (люмен, лм),

- сила світла (кандела, кд),

- освітленість (люкс, лк).

Що розуміють під освітленістю?

Освітленість робочих поверхонь являє собою поверхневу щільність світлового потоку.

За одиницю освітленості прінятлюкс (лк), рівний освітленості, створюваної світловим потоком в 1 люмен, рівномірно розподіленим по площі в 1 м2. [2]

Мал. 2. Схема одиниць освітленості.

Яким приладом вимірюють освітленість?

Досліджуючи освітлення вимірюють освітленість в люксах (лк). Вимірювання освітленості виробляють за допомогою проділу - люксметр (Ю-16, Ю-116, Ю-17).

Прилад складається з (Рис.4) светоприемника (фотоелемента), вимірювального електромагнітного приладу, має ряд насадок, управляється кнопками розташованими на панелі приладу.

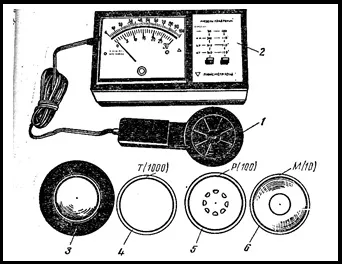

Рис.4. Люксметр Ю-116: 1-светоприемник, покритий селеном; 2-вимірювальний електромагнітний прилад; 3-насадка-К в вигляді півсфери; 4-поглинальна насадка Т1000; 5 поглинальна насадка Р100; 6 поглинальна насадка М10.

Фотоелемент - це пластинка, поверхня якої покрита речовиною, здатним перетворювати світлову енергію в електричний струм.

Цифри тисячі, 100, 10 на поглинальних насадках показують коефіцієнт

ослаблення світлового потоку.

На вимірювальному приладі є дві шкали - нижня від 0 до 30лк і верхня від 0 до 100лк. На панелі приладу є дві кнопки - ліва і права. Якщо натискають ліву кнопку, то дивляться на показання нижньої шкали. Якщо натискають праву кнопку, то дивляться на показання шкали верхній.

Як користуватися люксметром?

1. Фотоелемент і прилад при вимірюванні освітленості розташувати горизонтально на робочій поверхні.
2. Встановити на фотоелемент поглинальну насадку Т, потім сферичну насадку К, щоб уникнути зашкалювання стрілки приладу.
3. Натиснути праву кнопку приладу, дивитися свідчення у верхній шкалі. Показання люксметра необхідно помножити на коефіцієнт ослаблення насадок (див.табл.1). Якщо стрілка зупинилася на показання менш 30, то слід натиснути ліву кнопку і знімати показання по нижній шкалі, відповідно множачи його на коефіцієнт ослаблення насадки.

Наприклад, на фотоелементі встановлені насадка До і поглинальна насадка Р з коефіцієнтом поглинання 100. Показання стрілки при натисканні правої кнопки 25, отже освітленість дорівнює 25х100 = 2500 лк.

На фотоелемент не повинна падати тінь від фотометріста або від стоїть поруч працівника, від обладнання або меблів.

Таблиця 1. Показання люксметра і застосування насадок.

Діапазон вимірювань, лк

Умовне позначення одночасно двох застосовуваних насадок на фотоелементі

коефіцієнт ослаблення насадки
