Якщо Ви завантажили у нас на сайті в темі «Додаткові штрихування для AutoCAD» архів зі штрихуваннями і тепер хочете ними користуватися, але виникає питання: що з цими файлами в форматі PAT робити, як їх додати в AutoCAD? Про це ми зараз і поговоримо.
Беремо файли штрихування (формат файлів PAT) і копіюємо їх в папку Support програми AutoCAD (або AutoCAD Civil3D, AutoCAD Architecture, AutoCAD Mechanical і т.п.) на Вашому комп'ютері (наприклад: C: \ Program Files \ Autodesk \ AutoCAD *** * \ Support). Потім, запускаємо програму AutoCAD і запускаємо інструмент Штриховка.
Це можна зробити 3-ма основними способами:
- Переходимо на вкладку стрічки Головна - Малювання - Штрихування
- Рядок меню - Малювання - Штрихування
- Введення команди _hatch (для AutoCAD російської локалізації можна вводити команду: ШТРИХ)
Після цього, у Вас повинна з'явитися тимчасова контекстно-залежна вкладка Створення штрихування

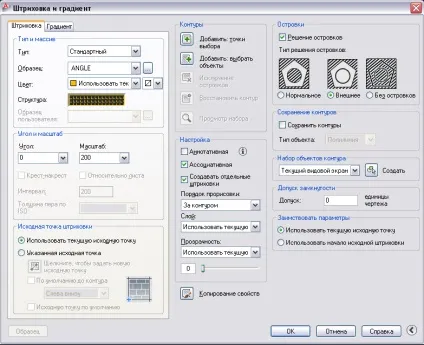

Тепер нам треба викликати вікно налаштування параметрів штрихування, яке називається Штриховка і градієнт
Для цього, введіть з клавіатури Параметри. або просто букву П. тепер клавіша Enter
Або при включеному режимі динамічного введення стрілками на клавіатурі вгору. вниз. вибрати Параметри (або за допомогою мишки)

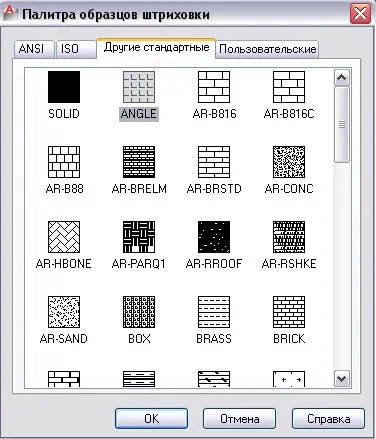

Тепер, нам потрібно потрапити на Палітру зразків штрихування
Для цього у вікні Штрихування і градієнт натискаємо на кнопку біля Зразок або на зображення зразка штрихування біля Структура
Потім переходимо в вікні Палітра зразків штрихування на вкладку Користувальницькі. В якій: зліва - імена файлів штрихування, праворуч - прищепив, як виглядає ця штрихування
Прочитавши цю статтю Ви тепер знаєте, як додати штрихування в AutoCAD і коли Вам надішлють архів з кресленнями, в якому крім самих креслень будуть знаходитися файли зразків штриховок - будете знати що з ними робити.
