Сонячний концентратор в домашніх умовах можна змайструвати будь-якого розміру В рамках проекту «Я знаю!» Ми розповідали про оптимальний вибір сторони світу при установці сонячних панелей. про те, що можна «зробити за 1 кВт * год» і про те, як в домашніх умовах зробити сонячний колектор своїми руками. Сьогодні ми хочемо торкнутися ще один аспект сонячної енергетики - сонячні концентратори і запропонувати спосіб, як зробити концентратор для нагріву води своїми руками.

Довідка: сонячний концентратор використовується для нагріву рідини або утворення пари в точці / місці фокусування шляхом концентрування відбиття сонячних променів. Сонячний концентратор (рефлектор) має як плюси, так і мінуси.

Головний з плюсів концентратора - великий ККД нагріву. Потужність відбивача здатна в сонячну погоду в одній точці сфокусувати енергію, достатню для кип'ятіння води протягом декількох секунд.

Головними недоліками подібної системи є необхідність постійного спостереження за сонцем (інакше ККД концентратора падає до нуля) і полірування і видалення бруду з поверхні.

Для виготовлення сонячного рефлектора своїми руками знадобляться:

1. Непотрібна параболічна антена (також в інтернеті можна знайти інструкції з виготовлення параболічних тарілок самостійно).

2. Металізована дзеркальна плівка з клейким шаром (або шматочки дзеркал для особливо захоплених)

3. Теплопріёмнік - закручений в спіраль відріз мідної трубки - і вступні / вивідні труби.

4. Теплообмінний бак (при необхідності).

5. У разі використання саморобного параболоїда - кріплення для теплопріёмніка. У разі використання антени теплопріёмнік можна закріпити в місці кріплення конвертера.

Етапи виробництва сонячного концентратора:

1. Очистити поверхню супутникової тарілки або саморобного параболоїда від бруду і жиру. Виконати в центрі отвору для трубок.

2. Наклеїти нарізану на тонкі смужки дзеркальну плівку. Тонкі смужки необхідні для того, щоб обклеїти криволінійну поверхню антени максимально щільно без стиків, видимих ​​швів і нерівностей (не забути виконати отвори для трубок).

Наклейка дзеркальної плівки на очищену поверхню тарілки

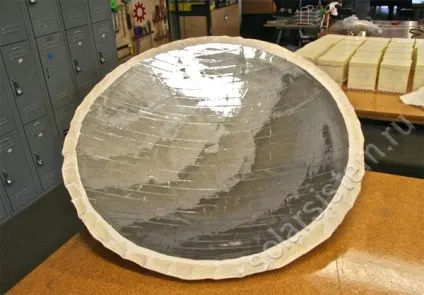

Результат обклеювання параболоїда

3. Закріпити пофарбований чорною термостійкої фарбою теплопріёмнік в точці фокусу і підвести до нього вступну та вивідний трубки.

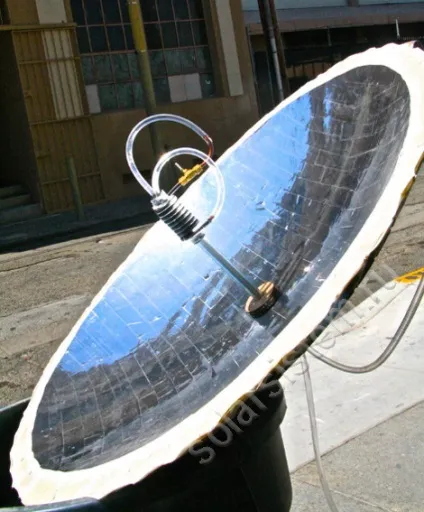

Закріплення теплопріёмніка у фокусі концентратора

4. Залити рідину в теплообмінний бак і встановити сонячний концентратор перпендикулярно сонця.

Важливо: Необхідно пам'ятати, що температура в точці концентрації може досягати 300-500 градусів, тому при роботі з сонячним параболічних концентратором необхідно дотримуватися заходів безпеки - працювати в захисному одязі (шкіряні або брезентові рукавиці) і сонцезахисних окулярах або зварювальної масці.

Схема підігріву води за допомогою саморобного сонячного концентратора виглядає приблизно так:

Схема саморобного сонячного концентратора з теплообмінних баком

За матеріалами сайту solarsistem.ru
