Секрет правильної установки СНПЧ

Перше знайомство з системою безперервної подач чорнила (СНПЧ) викликає глибоку повагу до гідравліки і іншим вченим мужам, славної когорти інженерів. У мене спочатку, СНПЧ викликало почуття чогось надзвичайно складного. Витіювате переплетення трубок в компанії химерних судин, та ще й таємні хустки з електронікою, виглядають іграшками винахідника або чарівника, який таємничим чином змушує принтера покірно харчуватися без претензій до господаря, геть забувши про своє вічне жебрацтві купити йому нові картриджі.

Так ось що придумали інженери, - змусити струменеві принтера харчуватися з великих баночок з чорнилом і при цьому видавати якість друку нітрохи не гірше, ніж при друку з рідними картриджами від свого виробника.

Коли уважніше починаємо придивляється до СНПЧ, все починає прояснюватися і мимоволі думаєш: "Все просто, як же я не додумалася до цього раніше!". Тому, відкинувши помилкові страхи, подивимося на СНПЧ зсередини і розберемося, як вона працює.

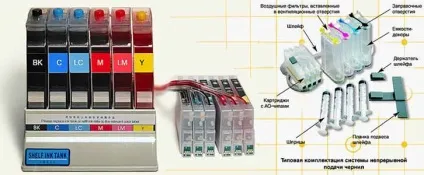

Основні частини СНПЧ, - це ємності з запасом чорнила (донори), трубопровід, що транспортує чорнило до друкувального вузла (шлейф), ємності передають чорнило друкуючій голівці (ПГ) і в залежності від принтера, комплект авточіпами.

Посудина-донор 1, містить в собі запас чорнила 3 ​​(див. Рис.1) для принтера. Він являє собою посудину Маріотта, але не будемо заглиблюватися в роботи великих фізиків, і скажемо тільки те, що він забезпечує подачу чорнила через трубку 4 з постійним тиском, незалежних від кількості залишку чорнила в донора. Завдяки трубці-воздуховоду 2 така диво-баночка, в не залежності від того скільки в неї залито, видає повільне рівномірне витікання чорнила, інакше кажучи, постійне стабільне малий тиск на випуску. Це надзвичайно важливо для роботи принтера і його харчування.

Донори з'єднані з друкуючим вузлом принтера гнучким шлейфом, по якому передаються чорнило вашому ненаситного помічникові. Шлейф виглядає завжди барвисто, він може бути склеєний з 4, 5, навіть 6 і 8 трубок, в яких переливається чорнило різних кольорів. Якщо подивитися на працюючий принтер з відкритою кришкою, то стає ясно, що цього трудязі дісталася несолодка частка. Він постійно звивається, слухняно слідуючи за кареткою принтера, весь час циклічно складався і розпрямляючись.

З шлейфа 5 (див. Рис.1), чорнило надходять через приймальний патрубок 6 в ємність 7, встановлену безпосередньо над друкуючої головкою 8. Саме з ємності 7 ПГ принтера харчується.

На полях Інтернету періодично розпалюються досі непримиренні баталії з приводу цих ємностей, живиться безпосередньо ПГ. Вони можуть бути картриджами, капсулами або демпферами, на ім'я яких і називають модель СНПЧ відповідно, - картриджними або капсульними, наприклад. Не буду змагатися з прихильниками тих чи інших систем, щоб не бути звинуваченою в прихильності до якогось табору прихильників, а залишитися просто прихильником застосування СНПЧ.

Авточіпами надають інформацію процесору принтера, що у нього з харчуванням все нормально і він може продовжувати друк. Якщо бути точніше, то передається інформація про відповідність картриджа оригінальному, що рівень чорнила в картриджі достатній, нібито використовуються оригінальні чорнило, та й картридж встановлено новий. Ось таким чином ці турботливі няні заколисують уважність і настороженість принтерів до своїх витратних матеріалів.

Така, в швидкому розгляді, конструкція СНПЧ, по суті правильно узгоджена система сполучених посудин, але виконана якісно і позбавлена ​​вад, ніж та зобов'язані ми когорти ентузіастів, які пройшли тернистий шлях помилок і досягнень.

Не можна обійти стороною важливість правильної установки донорів користувачами при експлуатації струменевого принтера, обладнаного СНПЧ. Найчастіше при розташуванні групи донорів в неправильному положенні, слідують дзвінки до нас в сервіс із закликами допомоги або розчарованими повідомленнями, що принтер не друкується або навіть підступно пролив чорнило на стіл. Щоб уникнути такого, необхідно уважно вивчити інструкцію по експлуатації, а головне не встановлювати донори на книжки, підставки або інші полички, або взагалі покласти їх на бік.

Головне правило. - ємності-донори повинні стояти вертикально на одній поверхні з принтером, не нижче і не вище, звертаю увагу - на одному столі, поруч з принтером. І звичайно ж не чекайте закінчення чорнила, не допускайте завоздушіваніе системи. А досліди зі змішування кольорів приведуть до того, що Ваш принтер перетвориться з кольорового, в інваліда, який друкує тільки сірим кольором.

Рис 2. Схема рівневого балансу СНПЧ

На анімованому малюнку 2 показані варіанти розташування донора по відношенню до рівня голівки (ПГ). Якщо бути відвертою, то грає роль навіть не рівень розташування ємності-донора, або його випускний трубки, а рівень кінчика трубки-воздуховода 2 (див. Рис.1).

Саме його взаємне розташування з рівнем майданчика сопел ПГ 8 (див. Рис.1) визначає нормальну роботу принтера. В ідеально разі це знаходження кінчика воздуховода і майданчики сопел на одному рівні (поз.1, рис.2). При цьому тиск в ПГ нульове. Однак такого важко досягти в реальній експлуатації, через коливання температур і атмосферного тиску. Однак це тема для окремої, фундаментальної статті.

Якщо розташовувати повітропровід глибше, нижче рівня площадки сопел ПГ, то до певної межі сили поверхневого натягу в дюзах ПГ ще утримують чорнило (поз.2 рис.2). Саме так і працюють багато СНПЧ. Але більше це переділу, негативний тиск, який виник в результаті перепаду висот, долає сили поверхневого натягу і ПГ завоздушівается (поз.3 рис.2). Принтер починає полосить і далі може почати друкувати безрезультатно, залишок чорнила при цьому прагне перетекти в донор.

При розташуванні кінчика воздуховода вище площадки сопел ПГ, сили поверхневого натягу можуть до певної межі утримати (поз.4 рис.2) чорнило в ПГ. Але при перевищенні його, піднімаючи далі рівень забору повітря (кінчика воздуховода), надлишковий тиск, викликане різницею рівнів змушує чорнило прорватися через бар'єр (поз.5 рис.2), і з веселим настроєм пролитися всередину принтера і далі на його підставку.

Довгою і надійною роботою відплатить Вам СНПЧ при уважному і грамотному ставленні до неї.
