Інструкція з розбирання ноутбука acer aspire 5742g

Ви є власником досить популярною бюджетної моделі Acer Aspire 5742G? Після декількох років використання під тривалої навантаженням кулер почав інтенсивно шуміти, а корпус ноутбука грітися? Або може навіть вимикатися навіть не завантаживши систему? Тоді пора задуматися про чистку системи охолодження ...

Але якщо ви вперше стикаєтеся з цим завданням, то виникає питання а як власне розібрати Acer Aspire 5742G?

Спробуємо вам в цьому допомогти ...

1. Перевертаємо ноутбук в складеному стані лицьовою стороною вниз.

2. Витягуємо батарею, перемикаємо блокуючий перемикач

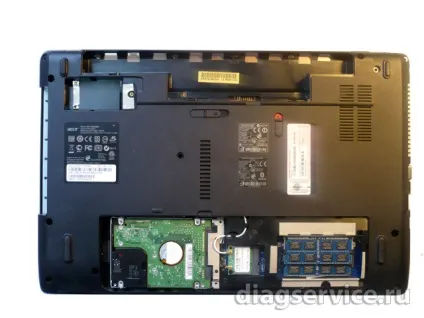

3. Відкручуємо 4 невеликих гвинта під батареєю M2x3. Далі відвертаємо 2 таких же болта під кришкою, що закриває hdd і ОЗУ. Відвертаємо 13 однакових гвинтів на задній стороні ноутбука. Витягуємо HDD, потягнувши вліво за прозору стрічку в лівій його частині.

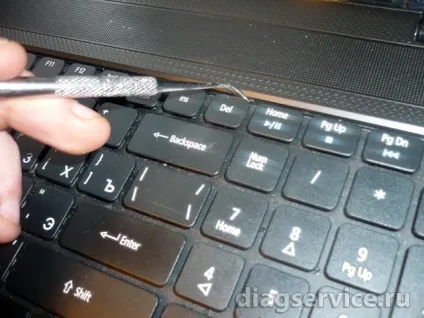

4. Перевертаємо ноутбук і знімаємо клавіатуру. яка тримається на 6 зачелках.

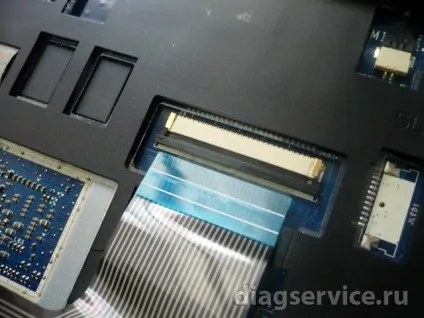

5. Від'єднуємо шлейф клавіатури, піднявши чорну заглушку

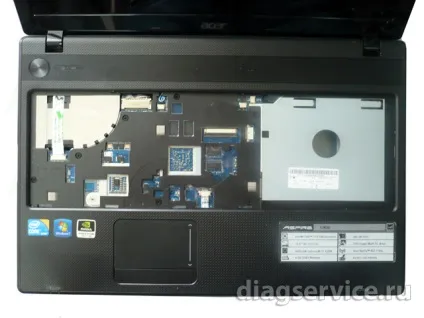

6. Під клавіатурою відвертаємо 7 гвинтів 5L. Відключаємо 2 шлейфа тачпада і доп.панелі, і кабель від динаміка. Також витягаємо DVD привід, потягнувши вправо за передню його панель.

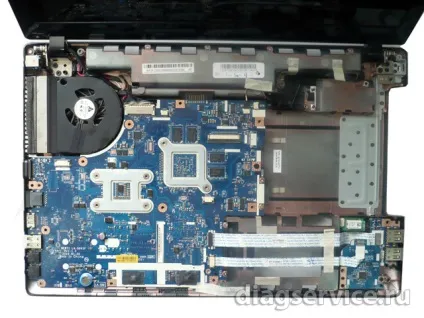

7. Знімаємо верхню кришку, акуратно, не зламавши засувки по краях кришки.

8. Від'єднуємо 2 шлейфа USB. кабель для мікрофона, шлейф від матриці.

9. Відкручуємо 1 гвинт, що тримає мат.плату і акуратно її слухаємо

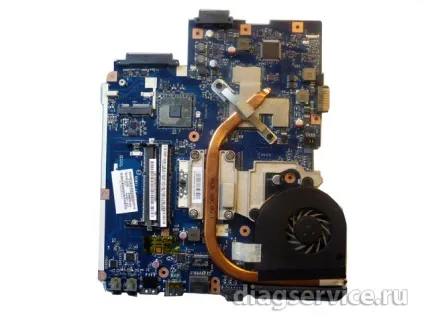

10. На звороті материнської плати знаходиться, як правило, основна мета розбору - система охолодження. Відвертаємо згідно нумерації всі гвинти.
