Інструкція по виведенню димоходу через стіну будинку
Прилади опалення сучасного типу, а також димоходи, які пропонують нам вітчизняні та зарубіжні виробники, характеризуються різним пристроєм. Вони можуть функціонувати на різних видах палива, для їх виконання застосовуються різні матеріали, тому і вимоги до установки цих пристроїв також відрізняються один від одного.
Основні правила монтажу димоходів
Найчастіше димохід в стіні організовується через покрівлю будинку, цей спосіб вважається самим легким і може застосовуватися ще на етапі будівництва самого будинку. А як бути, якщо будинок вже зведений, а димар тільки треба було встановити? В цьому випадку зазвичай застосовують зовнішнє розміщення труби, але при цьому потрібно виведення димоходу через стіну. Такий спосіб має і мінуси, і плюси.
Кплюсам відносять такі особливості.- - велика економія площі всередині житла,
- - ймовірність установки в уже житловому будинку,
- - виключення вимог щодо забезпечення перекриттів між поверхами, так як установка димаря здійснюється набагато простіше.
- - організацію обов'язкової теплоізоляції димохідних труб,
- - присутність великої горизонтальної ділянки в місці проведення димоходу через стіну,
- - такий димар багато тепла віддає в навколишнє середовище,
- -часто він не може ефектно вписується в архітектурне рішення будівлі
- - спочатку потрібно розібратися з номінальною потужністю пристрою. зазвичай цей показник залежить від діаметра димохідної труби,
- - після цього необхідно розрахувати висоту димаря, яка повинна забезпечити оптимальну тягу приладу опалення. Якщо вибрати дуже малу відстань від вихлопного патрубка до закінчення димоходу, вогнище не зможе працювати в повну потужність, - крім усього іншого, короткий димохід, неправильно підібраний, викличе задимлення житла,
- - занадто довгий димар не зможе забезпечити довгого спалювання палива і, як наслідок, підвищить витрати на паливо, адже сильна тяга вплине на непотрібне виведення тепла в атмосферу.
Давайте познайомимося з тим, як проходить установка димохідної труби через стіну будинку, за умови, що опалювальний пристрій розташовується всередині будівлі. У цьому випадку застосування стандартного методу установки занадто дорого і складно.

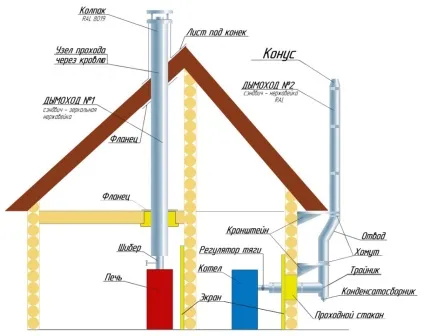

Набагато простіше застосувати зовнішню прокладку труби, для чого димохід і виводиться через стіну. Зовні така труба встановлюється вертикально, а з піччю або каміном вона з'єднується за допомогою горизонтального пристрою.
Слід враховувати те, що довжина горизонтальної ділянки димоходу не повинна бути більше одного метра. Чому? Справа в тому, що якщо довжина перевищує один метр, тяга в димоході знижується.
Якщо ніяк не виходить організувати відстань в один метр, то цей параметр слід відшкодувати збільшенням висоти вертикальної труби або якимось одним методом. Показник димохідної тяги слід визначити заздалегідь, для чого враховують всі технічні характеристики димоходу. На етапі планування потрібно уточнити, який варіант димоходу буде використовуватися: одноконтурний або двоконтурний.
Одноконтурні димар представляє звичайну трубу з «нержавійки» або стандартної емальованої сталі. Одноконтурна система просто встановлюється і має невисоку вартість. Зазвичай для зовнішнього димоходу використовується саме одноконтурна система.
Двоконтурний димар являє собою «трубу в трубі», а зазор між елементами труби заповнений спеціальним теплоізоляційним матеріалом. Такий димар дуже зручний у використанні, захищений від зовнішній пошкоджень і його не потрібно теплоізолювати, так як він вже має такий шар. Дуже актуальне в дерев'яних будинках через звий безпеки.
Матеріали і інструменти для самостійного монтажу зовнішнього димоходу
Для установки димоходу опалювальної печі будуть потрібні наступні інструменти і матеріали:- болгарка,
- дриль з набором свердел,
- заклепочник,
- термостійкий герметик,
- алюмінієва стрічка,
- хомути і куточки для кріплення відвідної труби.
Основні елементи зовнішнього димоходу

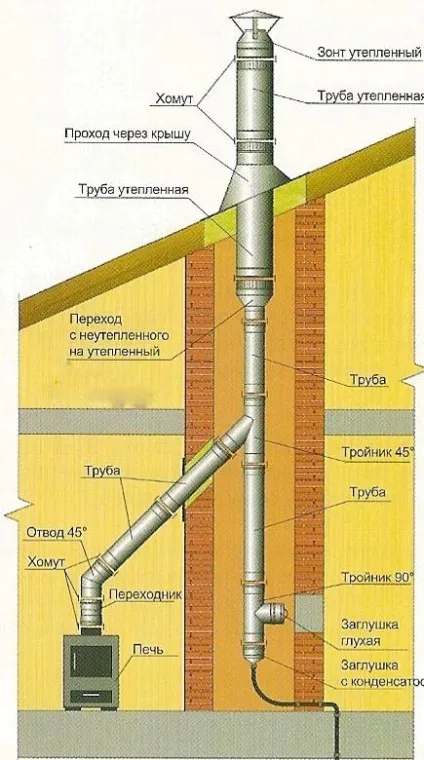

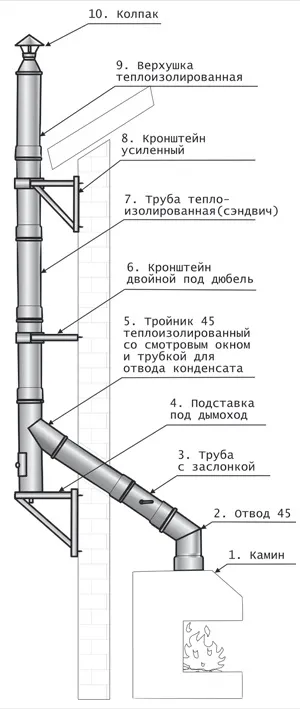

Давайте розберемося з тим, які елементи і деталі використовуються для установки зовнішньої димохідної системи.
- - звичайно, в першу чергу, це саме вогнище або система опалення в у вигляді котла,
- - для того щоб регулювати циркуляцію димових газів використовуються спеціальні схили, які повинні мати відповідний кут відхилення диму,
- - для зварювання елементів відведення використовується вольфрамовий електрод. Взагалі, кількість відводів ми не обговорюємо, тому що для кожного димаря їх потрібно різну кількість,
- - під час монтажу димаря в трійниках, відводах, трубах і переходах також встановлюються оглядові вікна і заслінки. Ці елементи застосовуються за бажанням господарів вогнищ,
- - заслінки необхідно встановлювати так, щоб вони не мали контакту з матеріалом труб, так як при розширенні під впливом високих температур заслінку може заклинити,
- - крім усього іншого, вам може знадобитися підставка під трійник, яку можна виготовити з нержавіючої труби квадратного перетину. Для кріплення підставки застосовуються дюбеля. Підставку потрібно виконувати, дотримуючись вимог. Так, між димарем і стіною будинку слід дотримуватися необхідну відстань,
- - створиться виведення димоходу через стіну будинку за допомогою спеціальних теплоізольованих трійників, зроблених з нержавіючої сталі. Такі трійники використовуються для під'єднання опалювального пристрою до димоходу. Згодом, під час експлуатації вогнища, трійники будуть призначатися для чищення, ревізії та відведення конденсату,
- - якщо детальніше пояснювати пристрій елементів димохідної системи, таких як трубки для відведення конденсату і вікна для ревізії, окремо слід сказати про їх встановлення. Зазвичай ці компоненти монтуються або в нижній частині трійника, або збоку. Після повного складання устаткування відповідно до вимог пожежної безпеки, дверцята оглядового вікна має фіксуватися на спеціальний силікон. Так як варіанти трійників можуть найрізноманітнішими, то і приєднання їх повинно бути вироблено під різними кутами,
- - виконання димохідної системи здійснюється за допомогою кронштейнів. Таке пристосування можна зробити самим для чого застосовують трубки з «нержавійки». Під час установки потрібно дотримуватися норм і вимоги, прописані в спеціальних розділах відповідних документів. Особливо уважно слід поставитися до розрахунку відстані від димоходу до стіни будинку, - так як під час експлуатації приладу опалення може відбутися утворення конденсату, зовнішній шар вимагає якісної теплоізоляції. Таким чином, димова труба поміщається в спеціальний захисний кожух. Як матеріал для ізоляції пристрої застосовується базальтове волокно. Кожух виконується з оцинкованої сталі, нержавіючої сталі або якихось інших матеріалів,
- - в деяких випадках проведення зовнішнього димоходу через стіну будинку вимагає використання додаткових укріплень, вони допоможуть організувати прохідний стакан, а також для того, щоб пристрій міг витримати навантаження.
У верхній частині конструкція нагадує теплоизолированную трубу, укладену в захисний кожух. Рекомендована довжина такої труби не повинна бути менше одного метра. Для верхньої частини ковпака, яку можна виготовити своїми силами, застосовують листи нержавіючої сталі. Робота проводиться за допомогою аргонової зварювання.

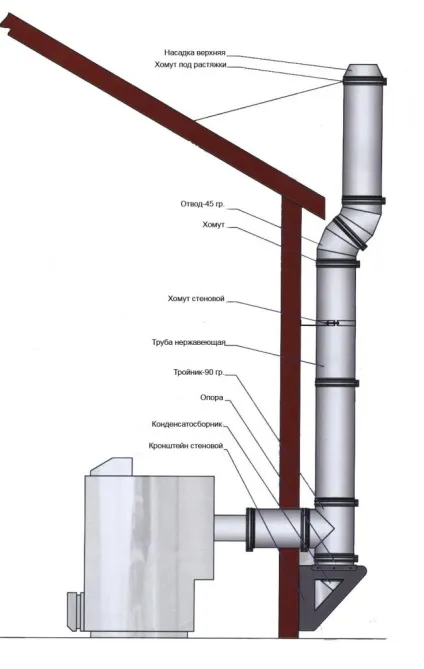

Інструкція по монтажу димаря через стіну
Монтаж димоходу через стіну житла здійснюється наступним чином.- - в місці проведення димоходу через стіну не можна створювати стики, через які може проходити комунікація,
- - установку слід починати з підведення димохідної труби до системи опалення. Виведення пристрою через стіну будинку виконується під прямим кутом,
- - до встановленої трубі перпендикулярно фіксується наступна частина системи. У нижній частині знаходиться конденсаторний бак, а у верхній здійснюється кріплення основного масиву,
- - проведення димоходу через стіну будинку обов'язково потрібно ізолювати, для чого використовуються спеціальні матеріали ізоляційного типу. Там, де труба входить і виходить в стіну, виробляють оштукатурювання або застосовують захисний кожух,
- - візуально ефектною трубу можна зробити за рахунок застосування кутових з'єднань,
- - стики закріплюються хомутами,
- - фіксація димохідної системи здійснюється на невеликій відстані від стіни будинку, але не більше одного метра. Найбільш підходящим вважається відстань в шістдесят сантиметрів,
- - після того як буде виконано монтаж димоходу, у верхній частині встановлюють ковпак,
- - труба димоходу повинна бути обов'язково ізольована від стіни будинку спеціальним матеріалом, яким, наприклад, може бути базальтове волокно.
Якщо димохід каміна встановити за всіма правилами, ви уникнете багатьох проблем, з якими можете зіткнутися згодом. Крім усього іншого, якісна робота приладу опалення забезпечена.
Монтаж димоходу через дерев'яну стіну
- - якщо потрібно виконати проведення димоходу через дерев'яну стіну, потрібно вирахувати відстань від труби до самої стіни. вийшов зазор закладається спеціальним матеріалом, яким може бути, наприклад, азбест або цегла,
- - монтаж димоходу здійснюється з використанням двоконтурних систем,
- - найкращим варіантом розміщення такого димоходу вважається вертикальна установка. У цьому випадку використовується одна довга труба, в якій немає відхилень,
- - подібна система включає в себе трубу і шибер. Останній використовується для контролю тяги в системі димоходу,
- - горловина димохідної труби повинна бути прикрита спеціальним захисним ковпаком,
- - між кріпленнями труби повинно бути відстань не менше одного метра.
- - проведення димоходу через покрівлю вимагає якісної герметизації, це дозволить запобігти потраплянню опадів на горище будівлі. У цьому випадку застосовується захисний кожух.
Установка димоходу відноситься до процедур складним і дуже відповідальним, тому до неї потрібно заздалегідь підготуватися. Від того, як правильно ви встановите димохід, буде залежати надалі його якісне функціонування.
