Інструкція по роботі з pixscan - різка зображення по контуру

Картина з собачкою - Інструкція по роботі з PixScan

PixScan ™ - це одна з найбільш чудових технологій, пов'язаних з Silhouette. Напевно, вам траплялося побачити в журналі цікаву картинку і ви хотіли її вирізати, але ви не довіряли ножиць, побоюючись зіпсувати її? Тепер це може зробити ваш ріжучий плоттер Silhouette CAMEO 3 за допомогою Керріер (килимка) PixScan ™. Просто сфотографуйте потрібну картинку, завантажте її і дайте Silhouette зробити все інше!

Я знайшла чарівну листівку з собачкою, яка виглядає один в один з собакою моєї сестри. І я вирішила зробити з цієї листівки подарунок сестрі - симпатичний сувенір в рамці із зображенням собачки!

Ось, що вам знадобиться для проекту:

Відкривши меню, клікніть Імпорт з файлу> Калібрування камери> Показати Калібрувальну Карту (Import form File> Сamera Calibration> Show Calibration Test Card). На вашому екрані з'явиться зображення з серією точок. Роздрукуйте зображення на вашому принтері.

Додайте фото або картинку, яку ви хочете вирізати на Керріер PixScan ™ - точне місце не важливо. Притисніть його до Керріер, щоб воно добре приклеїлося до липкою основі Керріер.

Тепер сфотографуйте Керріер PixScan ™ откалиброванной камерою. Переконайтеся, що весь Керріер потрапляє в кадр. Неважливо, вертикально або горизонтально - програма сама розпізнає це. Робіть фото килимка PixScan як вам зручно.

Також як ви це робили з фото тестової карти, відправте фото на ваш комп'ютер. У програмі Silhouette Studio клікніть Імпорт з файлу> Імпортувати зображення PixScan з файлу ( 'Import From File'> 'Import PixScan Image from File' і виберіть ваше фото.

Тепер саме час створити прорізний контур для того, щоб ваш CAMEO знав, де різати. Для цього ми трассіруем (векторізуем) зображення. Клікніть іконку з жовто-синьою метеликом в верхньому меню і ви потрапите в меню Трасування (Trace Menu). Натисніть Вибрати Область Трасування (Select Trace Area) і намалюйте прямокутник навколо зображення. Вимкніть Фільтр High Pass і поекспериментуйте зі шкалами Threshold і Scale поки ваша картинка вся НЕ буде оконтурена і / або залита жовтим. Оскільки у мене була чорно-біла картинка, я робила заливку поки чітко не стала видна обведення. Якщо у вас кольорова картинка, пограйте зі шкалами, поки вся картинка не стане жовтою. Як тільки заливка вас влаштовує, клікніть Трасувати Зовнішній Контур (Trace Outer Edge) і у вас буде чудовий прорізний контур.

Вставте Керріер PixScan ™ з картинкою на ньому в CAMEO і натисніть Завантажити Керріер (Load Mat) на дисплеї CAMEO. Плоттер автоматично завантажить Керріер PixScan.

Знову повернемося до програми Studio. Зайдіть в меню Різка, позначене маленьким значком ножа для Silhouette (Cut Menu). Виберіть створений вами трасуванням контур навколо зображення і виберіть Різати За Краю (Cut Edge). Тепер виберіть матеріал зі списку (в моєму випадку Листівковий картон) і налаштуйте виліт ножа відповідно. Потім натисніть Надіслати На Silhouette (Send to Silhouette) і дивіться, як плоттер буде різати! Ваш CAMEO сканує всі кути Керріер PixScan ™ і проріже контур саме навколо вашого зображення. Непогано, так?

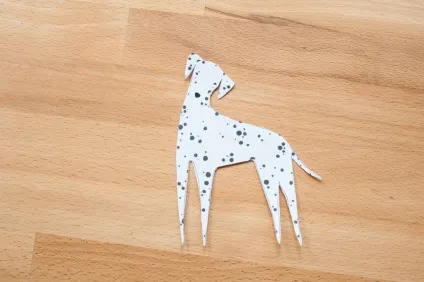

Після закінчення різання, вийміть Керріер з плоттера і використовуйте шпатель Silhouette, щоб ніжно зняти картинку з килимка. Тепер можна прибрати з килимка залишки картинки. Це дійсно просто!

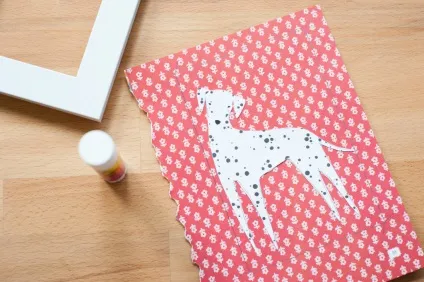

Залишилося наклеїти картинку собаки на шматок паперу для скрапу і підібрати підходящу рамку. Використовуйте інші наклейками, вирізаними на CAMEO щоб додатково прикрасити подарунок!

Вставляємо наш прекрасний скрап-проект в прекрасну рамку і отримуємо прекрасний подарунок! Все завдяки супер-прекрасної технології Silhouette PixScan ™!
