Інструкція по монтажу підрамники під роздавальну коробку передач 21214-31

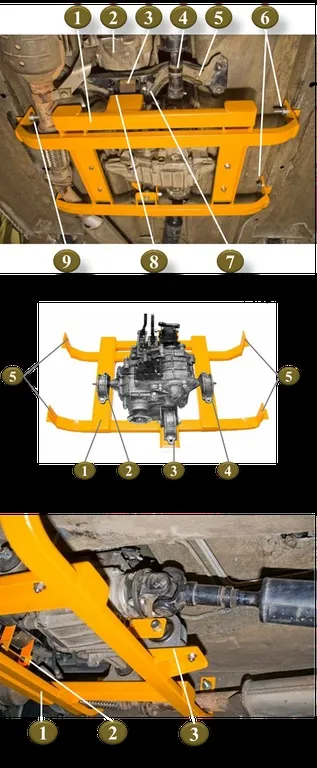

1. Перед монтажем підрамника (п.1, малюнок 1) слід зафіксувати коробку передач (п.2, малюнок 1) щодо траверси (п.5, малюнок 1) для зручності розбирання-збирання подушки кріплення КПП (п.3, малюнок 1 )

2. Від'єднати від роздавальної коробки передній вал карданної передачі (п.4, малюнок 1) попередньо зробивши мітки на фланцях для подальшої збірки

3. Розкрутіть болт з подушки коробки передач (п.7, малюнок 1) і замінити на більш довгий з комплекту

4. Зібрати подушку КПП з новим болтом і додатковими пластинами (п.8, малюнок 1 і п.2, малюнок 3), приєднати фланці по мітках і зібрати карданну передачу.

5. Підняти підрамник, тимчасово зафіксувати його, закріпити додаткові пластини подушки КПП (п.8, малюнок 1 і п.2, малюнок 3)
на підрамнику.

6. Намітити отвори на лонжеронах автомобіля через отвори в кронштейнах підрамника (п.5, малюнок 2 і п.9, малюнок 1)

7. Завершити з'єднання додаткові пластини від підрамника і зняти підрамник

8. У лонжеронах висвердлити отвори d14.5 мм під розмір втулок, встановити втулки і прихопити зварюванням.

9. Перевірити чи збігаються отвори на кронштейнах підрамника зі втулками і повністю приварити втулки до кузова

10. Закріпити підрамник на кузові за допомогою болта М10х95 (п.6, малюнок 1). По черзі від'єднати опори (п.2,4 малюнок 2) pаздаточной коробки від кузова і повернути на 180 градусів і встановити на підрамник (п.1, малюнок 2).

11. Установити третю опopy (п.3, малюнок 3 та п.3, малюнок 2) роздавальної коробки (додається в комплекті з підрамником)

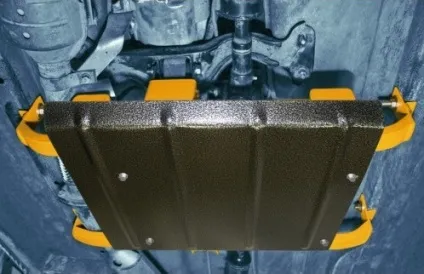

Захист «Броня» підрамника 21214-31 Нива

12. Установити Захист «Броня» пoдрамніка (малюнок 4) і протягнути її сполуки.
