Інструкція перевірки акумулятора навантажувальною вилкою

Акумуляторна батарея (АКБ) - основний елемент автомобіля. Джерело живлення забезпечує живлення для всіх електричних систем і приладів автомобіля. Єдиний мінус цього пристрою, як і багатьох інших джерел електрики - він виходить з ладу. Для того, щоб забезпечити батареї максимально довге життя, для нього необхідно проводити технічне обслуговування. Серед небагатьох способів технічного обслуговування акумулятора існує метод - перевірка акумулятора навантажувальною вилкою. Навантажувальна вилка є відмінним пристроєм для визначення наявності заряду або його відсутності в автомобільних акумуляторах. Сучасні навантажувальні вилки бувають різні (в конструкцію включені деякі доповнення), але суть їх роботи полягає в одному - перевірка акумулятора.

Що таке навантажувальна вилка

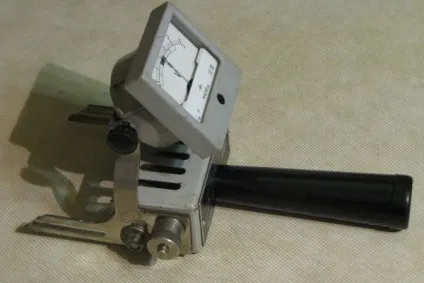

Навантажувальна вилка - прилад для визначення рівня заряду автомобільного акумулятора (12-вольтного). Як вважають багато автолюбителів, вилка - це один з головних помічників і часом просто необхідний прилад для водія. Даний вимірювальний навантажувальний прилад можна придбати в будь-якому автомобільному магазині. Конструктивно вилка складається з навантажувального резистора великої потужності, вольтметра і двох щупів і штиря. Найчастіше, візуально, навантажувальний прилад має наступний вигляд: корпус з металу, в який вбудований вольтметр і одна або кілька навантажувальних спіралей, які називаються опором.

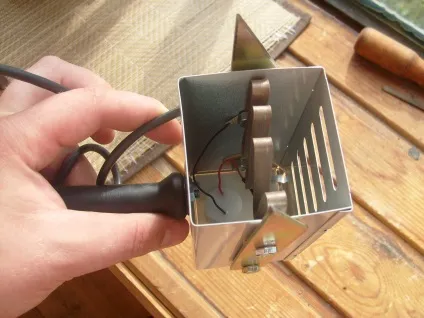

На плюсовій вихід конструкції вимірювального приладу приєднаний провід (провід повинен мати значну товщину), вихід вилки з негативним зарядом підключається до металевого штиря, який розташований на задній частині корпусу вимірювача. Зі зворотного боку апарату розташований спеціальний затискач. Цей затискач призначений для підключення вилки до батареї автомобіля, точніше, до клеми на його позитивному заряді. На задній панелі є дві гайки, які призначені для підключення навантажувальних спіралей.

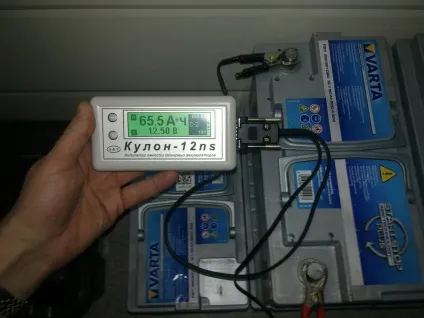

Для перевірки акумулятора з малою ємністю застосовують одну навантажувальну спіраль. У випадку з підвищеною ємністю необхідно задіяти дві спіралі. Така конструкція є найбільш примітивною. Існують більш складні вимірювальні прилади для перевірки АКБ, наприклад: пристрій з наявністю амперметра.

За допомогою такого вдосконаленого пристрою можна виміряти різні параметри всієї електричної ланцюга автомобіля. Але, не залежно від того, як укомплектований вимірювальний навантажувальний прилад, для перевірки рівня заряду достатня наявність примітивної конструкції описаної в першому випадку. Перевірка виконується елементарно, адже пристроєм досить просто користуватися.

Але, для того, щоб правильно перевірити заряд, необхідно слідувати інструкції і дотримуватися правил безпеки. Адже при роботі (при перевірці заряду із застосуванням навантаження) вимірювальний прилад, а особливо його металевий штир, нагрівається.

Інструкція перевірки

Перевірка акумулятора навантажувальною вилкою може здійснюватися в два етапи: без навантаження і з подачею навантаження на АКБ. Нижче я описав, як перевірити акумулятор вилкою навантаження двома методами.

без навантаження

Даний спосіб полягає в перевірці рівня заряду без включення опору навантаження. Перед проведенням виміру необхідно провести підготовчі роботи. Вони полягають в тому, що потрібно повністю відключити акумулятор від джерела зарядки. Так потрібно, щоб після останньої роботи двигуна пройшло не менше семи годин, тобто, акумулятора вистачатиме використовувався останні сім годин і більше. Це два важливі критерії, які необхідно виконувати.

Далі я беру пристрій без включення спіралей і під'єднують його до випробуваному. Підключати потрібно наступним чином: позитивний вихід навантажувальної вилки (кабель з клемою) приєднуємо до позитивного виходу акумулятора. Потім металевим штирем (він є негативним) торкаємося до негативного виходу АКБ. Дивимося на табло вольтметра, на якому має з'явитися значення, яке і охарактеризує стан заряду.

Залежно від того, які свідчення покаже вольтметр, можна судити про джерелі живлення для авто: заряджений він на сто відсотків або його заряд становить 0%. Якщо, судячи з даних, заряд стовідсотковий, можна приступати до другого методу перевірки, який полягає в подачі опору навантаження. Нижче наведена таблиця з показниками.

Показання вольтметра, В

В принципі, на цьому завершується перший метод перевірки заряду без навантаження. Можна приступати до другого етапу.

З навантаженням

Цей варіант обстеження застосовується в тих випадках, коли заряд становить 100 відсотків (вольтметр повинен показати значення в діапазоні 12,6-12,9). Насамперед потрібно підключити навантаження, слідуючи крокам, зазначеним в інструкції з експлуатації. Для вимірювання заряду АКБ другим етапом потрібно виконати всі ті ж дії, які застосовувалися в способі без навантаження. Важливий аспект у другому способі - дайте йому працювати не більше п'яти секунд після його підключення. Показання необхідно знімати саме на п'ятій секунді. При торканні штиря до мінуса батареї машини будуть з'являтися іскри. Нічого страшного в цьому немає, так і повинно бути.

У другому випадку вольтметр також покаже певні значення. Якщо на його табло засвітиться цифра дев'ять і більше, то це означає що акумулятор справний і заряджений повністю. В іншому випадку його потрібно спробувати зарядити і провести контрольний замір ще раз. Якщо ця діагностика не допоможе, це означає що батарея не робоча і її пора утилізувати.

Важливо пам'ятати, що часте використання такого методу може призвести до погіршення стану джерела живлення автомобіля, так як відбувається подача навантаження на неї. Під час проведення даного типу вимірювання металевий штир нагрівається, причому досить сильно. Так що під час експлуатації вимірювального приладу з метою уникнення опіків бажано не торкатися руками до нього. Між вимірами бажано дотримуватися невеликі паузи (3-5 хвилин), таким чином штир буде трохи остигати. Пробки на батареї автомобіля не повинні завертатися під час тестування.

Навантажувальний апарат для проведення вимірів заряду в акумуляторі автомобіля можна не тільки придбати в магазині, його також можна зробити самостійно. Адже це дійсно важливий інструмент для кожного автолюбителя і він простий в експлуатації. Хочеться сподіватися, що інформація в даній статті буде корисною багатьом, хто цікавиться. І важливо пам'ятати те, що при роботі з вилкою навантаження слід дотримуватися правил безпеки.

Подивившись запис, ви дізнаєтеся, як в домашніх умовах за допомогою навантажувальної вилки можна перевірити автомобільний акумулятор.
