Підключення TP-Link TL-WA5210G

Для настройки Wi-Fi точки доступу TP-Link 5210G нам знадобляться:

Бездротова точка TP-Link TL-WA5210G;
Мережевий кабель «вита пара» з прямим обтиском - 2шт. (Використовують для підключення типу свитч-комп'ютер);
Ноутбук або комп'ютер.

Схема підключення обладнання:

POE інжектор підключаємо до блоку живлення;
Перший кабель «вита пара» підключаємо в POE інжектор в роз'єм LAN і до комп'ютера в мережеву карту;
Другий кабель «вита пара» підключаємо в POE інжектор в роз'єм POE і до точки доступу.

Інструкція як налаштувати tp-link tl-wa5210g точкою доступу, інтернет-магазин wi-fi обладнання

Налаштування мережевої карти комп'ютера

Налаштування виконувалася в операційній системі Windows 7.

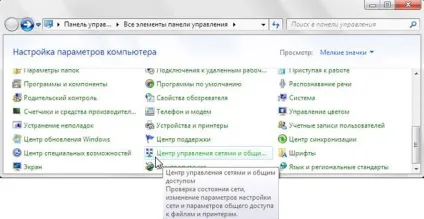

Заходимо в «Пуск» → «Панель управління» → «Центр управління мережами і загальним доступом».

Відкриваємо «Зміна параметрів адаптера».

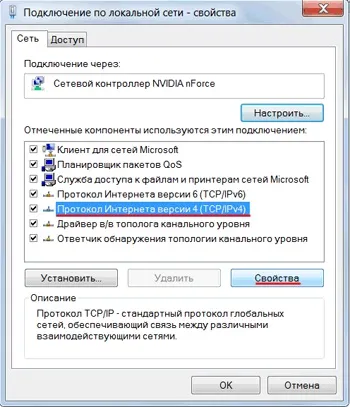

Правою кнопки миші натискаємо на «Підключення по локальній мережі» і вибираємо «Властивості».

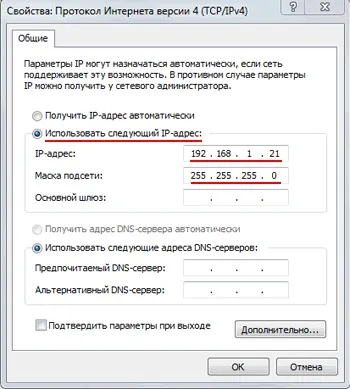

Натискаємо на «Протокол Інтернету версії 4 (TCP / IPv4)» і кнопку «Властивості».

Налаштування бездротової точки доступу TP-Link TL-WA5210G

Приступимо до налаштування TL-WA5210G Wi-Fi точкою доступу.

У наступному вікні вводимо ім'я користувача admin та пароль admin.

Налаштування TL-WA5210G в режимі AP Bridge

AP Bridge (точка доступу в режимі прозорого «моста») - назви цього режиму немає в настройках, але він мається на увазі, якщо ви хочете підключитися до провайдера «прозоро». Режим моста дозволяє прозоро пропускати трафік від комп'ютерів, підключених до TL-WA5210G по Wi-Fi, до обладнання провайдера. Провайдер бачить все підключені комп'ютери і роздає їм мережеві настройки зі свого DHCP сервера. Цей режим найбільш часто використовують, коли у вас вже підключений роутер до кабелю провайдера, а точку доступу ви хочете підключити до роутера для роздачі інтернету по Wi-Fi на велику відстань.

Переходимо в меню Wireless → Basic Settings і налаштовуємо параметри точки доступу:

SSID. назва точки доступу;
Region. вибираємо країну;
Channel. вибір технології бездротового з'єднання, на якому буде працювати точка доступу. Цей параметр можна залишити Auto. В майбутньому краще просканувати наявність інших Wi-Fi мереж, знайти вільний канал для своєї точки доступу і виставити його вручну.
Power. потужність;
Mode. в яких стандартах буде працювати точка доступу. Залиште без змін.

Для збереження налаштувань натискаємо кнопку Save внизу сторінки.

Налаштуємо параметри безпеки бездротової точки. Переходимо в меню Wireless → Security Settings і виконуємо налаштування:

Вибираємо тип шифрування. Для більшої безпеки краще використовувати WPA-PSK / WPA2-PSK. але потрібно знати, що не всі старі пристрої можуть підтримувати цей тип шифрування;
Version. вказуємо версію шифрування. Найбезпечніша - WPA2-PSK;
Encryption. алгоритм шифрування. Можна використовувати Automatic;
PSK Passphrase. вводимо пароль (не менше 8 символів) для підключення до бездротової точки доступу і тиснемо кнопку Save.

Йдемо в меню Operation Mode. вказуємо режим AP і тиснемо кнопку Save.

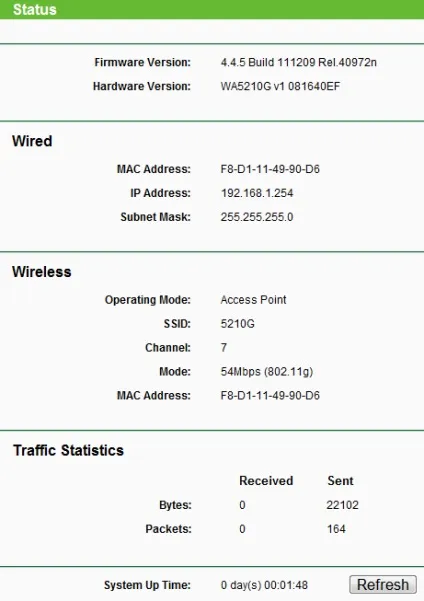

Перевіряємо параметри точки доступу в меню Status. У Operating Mode повинен бути режим AccessPoint. в SSID - ім'я точки доступу.

Тепер можна підключити точку доступу TP-Link TL-WA5210G до роутера або комутатора (якщо в мережі є DHCP сервер) і підключитися до точки доступу по Wi-Fi.

Налаштування TL-WA5210G в режимі AP Router

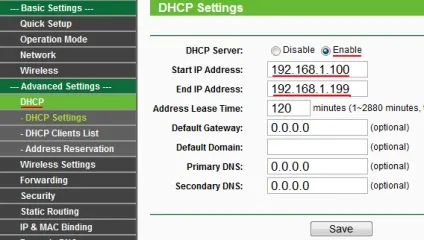

AP Router (точка доступу в режимі роутера) - цей режим використовують, якщо необхідно створити бездротову точку доступу і приховати комп'ютери, які будуть підключатися до неї, в окрему підмережу. Наприклад, ви можете підключити TL-WA5210G безпосередньо до кабелю провайдера, і роздавати Інтернет іншим комп'ютерам по Wi-Fi. В цьому режимі провайдер не бачить комп'ютери, які підключені до вашої точки і TL-WA5210G працює в ролі Інтернет шлюзу. Щоб ізолювати комп'ютери в окрему підмережу, на точці доступу налаштовується DHCP сервер, який буде роздавати мережеві настройки по Wi-Fi.

Переходимо в меню Wireless → Basic Settings і налаштовуємо параметри майбутньої точки доступу:

SSID. назва точки доступу;
Region. вибираємо країну;
Channel. вибір технології бездротового з'єднання, на якому буде працювати точка доступу. Цей параметр можна залишити Auto. В майбутньому краще просканувати наявність інших Wi-Fi мереж, знайти вільний канал для своєї точки доступу і виставити його вручну.
Power. потужність;
Mode. в яких стандартах буде працювати точка доступу. Ми залишаємо без змін.

Для збереження налаштувань натискаємо кнопку Save внизу сторінки.

Вибираємо тип шифрування. Для більшої безпеки краще використовувати WPA-PSK / WPA2-PSK. але потрібно знати, що не всі старі пристрої можуть підтримувати цей тип шифрування.
Version. вказуємо версію шифрування. Найбезпечніша - WPA2-PSK.
Encryption. алгоритм шифрування. Можна використовувати Automatic.
PSK Passphrase. вводимо пароль (не менше 8 символів) для підключення до бездротової точки доступу і натискаємо кнопку Save

Йдемо в меню Operation Mode, вказуємо режим роботи AP Router і тиснемо кнопку Save.

Відкриваємо меню Network - WAN і вказуємо, як TP-Link TL-WA5210G буде отримувати мережеві настройки від провайдера (роутера) по кабелю. Найбільш часто настройки присвоюються автоматично по DHCP, тому вибираємо Dynamic IP і тиснемо Save.

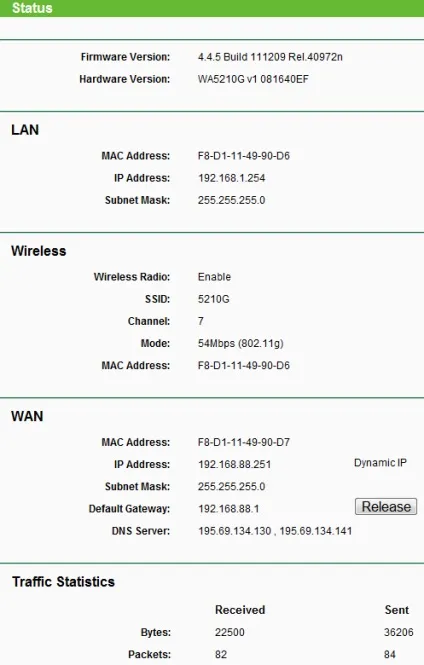

Переходимо в меню Status і перевіряємо, що ми створили бездротову точку доступу і провайдер (роутер) передав їй мережеві настройки.

В поле SSID має бути зазначено ім'я Wi-Fi точки. У розділі WAN будуть вказані мережеві настройки, які провайдер (роутер) присвоїв точці 5210G по DHCP.

Тепер можна підключатися до точки доступу TP-Link TL-WA5210G і у комп'ютерів, підключених по Wi-Fi, буде працювати вихід в Інтернет.

Зміна пароля адміністратора

Виконувати настройку точки доступу повинен тільки адміністратор. Тому, щоб ніхто, крім адміністратора не зміг увійти в налаштування TP-Link TL-WA5210G, необхідно змінити пароль для входу.

Заходимо в меню System Tools → Password і вводимо настройки:
Old User Name: вказуємо старе ім'я користувача admin;
Old Password: вказуємо старий пароль admin;
New User Name: вводимо нове ім'я користувача, можна залишити admin;
New Password: вводимо новий пароль;
Confirm New Password: підтверджуємо новий пароль.

Для збереження пароля натисніть кнопку Save.

Скидання TP-Link TL-WA5210G до заводських налаштувань

Якщо Ви забули пароль для входу в Tp-Link TL-WA5210G або не можете зайти в Web інтерфейс для налаштування, то відновите заводські установки точки доступу за допомогою кнопки Reset біля роз'єму LAN.

Для цього натисніть і потримайте близько 8-10 секунд кнопку Reset.
