Інфрачервона тепла підлога під плитку вибір, монтаж

Оздоблення підлоги керамічною плиткою в житлових і громадських будівлях, давно і міцно завоювало лідируючі позиції. Заслугою тому, велика кількість позитивних якостей, якими володіє обробна продукція з кераміки, це міцність, довговічність, нескладний монтаж, великий вибір форм, розмірів, фактури і кольорів, що дозволяють реалізувати будь-які дизайнерські задуми. До того ж матеріал екологічно безпечний і простий в обслуговуванні.

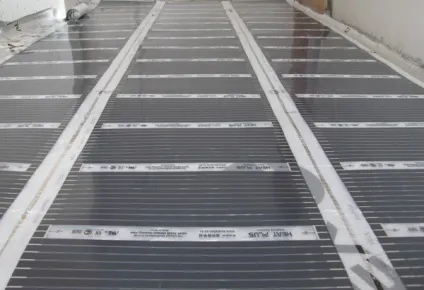

Плівкова тепла підлога складається з смуг вуглецевого матеріалу, з'єднаних між собою мідними шинами з срібним покриттям

Але є у кахельної або керамогранітних плитки один істотний недолік, через велику коефіцієнта теплопровідності, при тактильному контакті виникають неприємні відчуття від холодної поверхні матеріалу. Втім, гарну теплопровідність кераміки, можна використовувати і на благо, якщо передбачити інфрачервоний тепла підлога під плитку, то це властивість допоможе забезпечити якісний підігрів приміщення з високим ККД.

Види «теплих підлог»

На сьогоднішній день системи «теплих підлог» можна розділити на два основних види:

Водяний «тепла підлога». Складається з покладених особливим чином, контурів труб в підлозі, по яких подається теплоносій із загальної системи опалення. Цей пристрій непогано себе зарекомендувало, але, на жаль, є ряд недоліків, що обмежують його використання. В першу чергу - це складний монтаж і потреба в спеціальному додатковому і до того ж дорогому обладнанні, другим пунктом буде проблематичність, а в деяких випадках і неможливість виконати монтаж водяного «теплої підлоги» в багатоквартирних будинках, де це питання обов'язково потрібно погоджувати з компанією, що управляє .

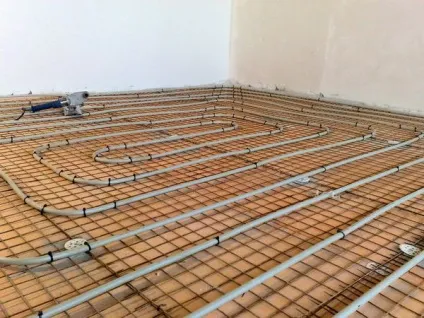

Водяна тепла підлога

Електричний підігрів підлоги. Така система значно дешевше, простіше у виконанні і врятована від представлених вище, недоліків водяного підігріву. У свою чергу, електричний підігрів підлоги можна реалізувати різними способами: резистивний (у вигляді нагрівальних елементів виступають кабелі або спеціальні мати), або інфрачервоний (ІК) на якому ми і зупинимося більш детально.

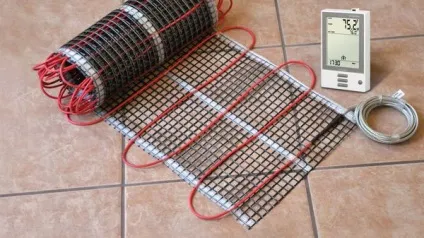

Електрична тепла підлога

Чи допускається пристрій ІК обігрівача під керамічну плитку

Відповідь на це питання потрібно шукати в технічних умовах, нормативної документації та в рекомендаціях які надає виробник обладнання щодо умов експлуатації тієї чи іншої системи обігріву.

Основне призначення плівкових систем опалення, це монтаж «сухим» методом, без заливки на них стяжки, оптимальне покриття для них це ламінат, лінолеум, ковролін. У лужному середовищі, яку мають всі плиткові розчини та клеї, з часом, плівка обігрівача може прийти в непридатність, що призведе до виходу з ладу системи опалення.

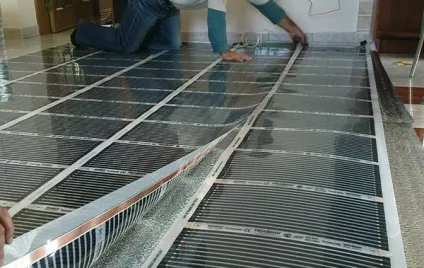

Плівкова тепла підлога дуже простий в укладанні

Більш придатні для монтажу під керамічну плитку стрижневі інфрачервоні обігрівачі, в пристрої стяжки на таку систему, немає необхідності, кераміка може укладатися безпосередньо на стрижневі мати, за допомогою плиткового клею.

Інфрачервоний спосіб підігріву підлоги

Якщо при резистивном методі, нагрів відбувається під час протікання електричного струму по металевих провідниках, завдяки правильно підібраному опору, то при інфрачервоному методі, принцип отримання теплової енергії принципово інший. Електричний струм, проходячи через плівковий обігрівач абострижневий мат, незначно його нагріває, але при цьому створює ІК випромінювання, яке прямолінійно поширюється, нагріваючи всі предмети на своєму шляху.

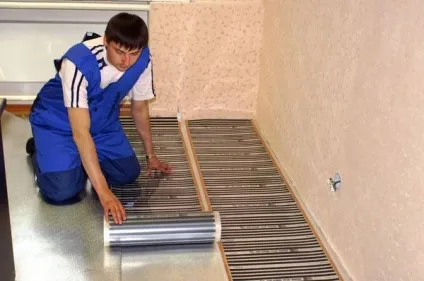

Інфрачервоний підігрів підлоги - запорука тепла у вашому будинку

Як вже було сказано, інфрачервоний «тепла підлога», можна зустріти в двох видах:

Плівковий ІК обігрівач. Пристрій складається з двох шарів плівки, між якими розташовані струмопровідні шини, зроблені з міді, між собою шини з'єднуються смужками зі спеціальної карбонової пасти, яка починає випромінювати тепло під час подачі електричного потенціалу на контакти обігрівача.
Стрижневою обігрівач. Дана система з'явилася на ринку відносно недавно, але вже стала затребуваною і набула популярності. Виглядає вона у вигляді своєрідної драбини, де роль тятиви виконують два провідника в надійній ізоляції, між якими розташовані стрижні (ступені), зроблені з карбону срібла і графіту. Мати, стрижневого обігрівача, мають стандартну ширину 83 см, а відстань між стрижнями становить 9 см або 10 см, загальна ж довжина пристрою, може досягати 20 м. При подачі електричного струму на контакти обігрівача, з стрижня виділяється тепло у вигляді інфрачервоного випромінювання з довжиною хвилі від 8 до 14 мкм.

Переваги та недоліки інфрачервоного «теплої підлоги»

Система «теплої підлоги», в якій в якості джерела тепла застосовується стрижневий або плівковий ІК обігрівач, оптимальний варіант для невеликих приміщень, таких як ванна кімната, туалет, кухня або коридор, особливо з огляду на ту обставину, що його можна укладати на поверхню стяжки під керамічну плитку. Пристрій добре прогріває підлогу, при цьому тепло передається не конвекцією, а випромінюванням, що позначається на мінімальній витраті електроенергії і високому ККД.

Якщо система постійно підключена до харчування, то в режимі споживання електроживлення, вона працює одну третину часу.

В середньому, витрата електроенергії становить від 10 до 70 Ват

Переваги ІК обігрівачів:

Теплові хвилі, які виходять від пристрою, нагрівають не тільки керамічну підлогу, під яким знаходиться система, але і, проникаючи через плитку, обігріваються всі предмети, що знаходяться в приміщенні, відбувається це завдяки довжині хвилі інфрачервоного випромінювання становить 8-14 мкм.
При використанні інфрачервоних пристроїв, для підігріву підлоги, температуру повітря в приміщенні можна знизити на кілька градусів, в порівнянні з радіаторної системою опалення, це відбувається завдяки тому, що теплий потік піднімається від самого низу статі і, підіймаючись вище, поступово остигає, роблячи комфортної температуру повітря в приміщенні.
Система іонізує і не сушить повітря і до того ж не викликає алергії.
Тепла підлога, в якому використаний стрижневий або плівковий обігрівач, за рахунок вторинної конвекції, прогріває не тільки підлогу, а й інші предмети, що знаходяться в кімнаті, що робить прогрів рівномірним.
При монтажі ІК «теплої підлоги», висота конструкції від стяжки займає всього 2-3 см, тому пристрій можна укладати в невисоких приміщеннях;
Менше рух пилу в опалювальному приміщенні, в порівнянні з радіаторної системою.
ІК пристрою, можна укладати на неідеальну поверхню стяжки, при цьому монтаж системи досить простий.
Так як в системі опалення відсутнє вода в якості теплоносія, немає проблеми розморожування і можливість використання пристроїв на дачі та інших приміщеннях, в яких немає постійного опалення.
Стрижневою і плівковий обігрівач, істотно менше виділяють шкідливого електромагнітного випромінювання, ніж електричні теплі підлоги з резистивним нагрівальними елементами.

Можливість програмування режиму опалення електричних «теплих підлог», дозволяє істотно економити на електроенергії, що споживається.

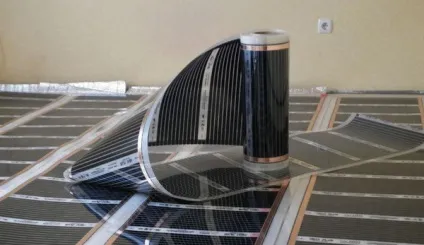

Інфрачервоний плівковий тепла підлога підходить в приміщеннях будь-якого типу

монтаж електричного «теплої підлоги», вимагає досить високої кваліфікації виконавця;
для досягнення ефекту економії, максимальна робоча температура плівкового обігрівача обмежується 21 градусами С;
плівкові ІК системи не можна розташовувати під меблями та обладнанням.

Підготовка під укладку, монтаж, необхідні інструменти

Монтаж обладнання можна зробити своїми руками, але для отримання якісного результату потрібен комплект інструментів і матеріалів, правильна підготовка системи до монтажу і чітке дотримання рекомендацій заводу виробника.

Підготовка поверхні. Запорукою успіху, є якість підстави.
Пристрій теплоізоляції. Ці роботи дозволять значно знизити енерговитрати.
Влаштування заземлення з електропровідного скотча.
Розраховується і переноситься на креслення схема укладання обладнання.
Монтаж інфрачервоних обігрівачів.
Підключення системи. Здійснюється через термостат, що забезпечує обігрів до 20-25 м. Кв.
Випробування працездатності системи.
Укладання керамічної плитки.

Тепла підлога кладеться поверх стяжки під керамічну плитку

Для проведення робіт по влаштуванню «теплої підлоги», знадобиться стандартний набір матеріалів та інструментів:

безпосередньо сам обігрівач в комплекті з контактними зажимами;
дроти;
терморегулятор;
бітумна ізоляція;
теплоізолюючі;
плоскогубці;
викрутка;
скотч звичайний і електропровідний;
при необхідності, інші матеріали (плівка, фанера та ін.)

ІК системи опалення, підключаються до напруги в 220В, і тому процес укладання обов'язково передбачає кілька ступенів захисту, але, тим не менше, під час експлуатації потрібно дбайливо ставитися до пристрою, не допускати падіння важких предметів на підлогу і виключити можливість протікання води.
