Інформація про світлові стрічках і їх підключенні в квартирі
Нещодавно в продаж надійшли світлодіодні світильники, що мають довжину 5 метрів, іменовані світлодіодними стрічками. Їх плюс в тому, що таку стрічку можна наростити до потрібної довжини, наприклад, з відрізків пару сантиметрів. Така свобода дій змінила світ світлотехнічного дизайну. Такі стрічки можна зустріти на світяться вивісках закладів, фасадів будівель.

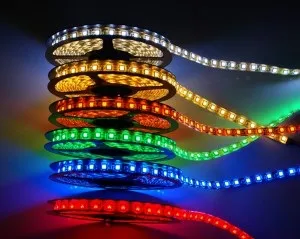

Світлодіодні стрічки
У продаж є два види стрічок:
- Монохромні (світяться одним кольором - червоний, зелений, білий, синій і жовтий);
- Універсальні (колір змінюється за допомогою пульта дистанційного керування, або вибрати функцію поперемінного зміни кольору на певний відрізок часу).
RGB світлодіодні стрічки
Стрічки RGB ділять на два типи:
- Перший тип: використання світлодіодів зеленого кольору (LED-G-SMD5050, LED- G -SMD3528), синього (LED-B-SMD5050, LED-B-SMD3528), червоного (LED-R-SMD5050, LED-R-SMD3528) . Вони розташовані одна біля одної в три ряди по всій довжині стрічки. Дуже добре підходять для підсвічування інтер'єру, коли світлодіоди не помітні.
Серія світлодіодів SMD3528 має розмір 2,8 мм 2 * 3,5. Світловий потік 0,6-2,2 люмена.
Серія світлодіодів SMD5050 має розмір 5,5 мм 2. світяться вони яскравіше. Світловий потік 2-8 люмена; - Другий тип стрічок: використовуються світлодіоди LED-RGB-SMD3528, LED-RGB-SMD5050. Вони відрізняються тим, що в корпус вмонтовано відразу 3 кольори світлодіодів - зелений, червоний, синій.
Світловий потік перших 0,3-1,6 люменів, друге 0,6-2,5 люмена. Їх плюс в тому, що градація кольорів більш ефекту.
Стійкість світлодіодних стрічок до впливу вологи
На фотографії показана влагозащищенная стрічка з силіконовим корпусом. Вона підходить для використання в місцях, де є вплив води. Не варто забувати, що частина світла у таких стрічок втрачається через силіконового покриття.

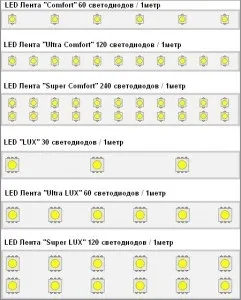

Щільність розміщення світлодіодів на стрічці
Яскравість стрічки безпосередньо залежить від кількості світлодіодів. Одиницею вимірювання є щільність розташування світлодіодів на 1 м стрічки. Зазвичай, на 12В стрічці кількість світлодіодів на одному метрі коливається в межах від 30 до 120 штук. Стрічки з харчуванням 24В можуть мати до 240 штук світлодіодів, розміщених паралельно в два ряди.
При покупці стрічки потрібно враховувати той факт, що для більшої кількості світлодіодів потрібен потужний блок живлення. Тому, вибирайте стрічку грамотно з міркування «досить» і «необхідно».
Маркування світлодіодних стрічок
Існує єдиний стандарт маркування стрічок на світлодіодах. Клас захисту таких стрічок IEC-952 (захист від зовнішніх факторів).
Довідкова таблиця маркування світлодіодних стрічок
Від потрапляння води при тривалому зануренні
Давайте розглянемо стрічку LED-CW-SMD-5050/60 IP68. Світлодіодна стрічка позначається як LED, CW значить, що колір білий, SMD - не має вивідних світлодіодів. 5050 - світлодіод має корпус з розміром 50 * 50 мм 2. 60 - кількість штук на 1 метрі стрічки. IP68 - ступінь захисту розрахована на тривале користування в воді, наприклад акваріумі. Якщо на маркуванні відсутня напис IP, стрічка не має захисту.
Вибір світлодіодної стрічки за величиною світловіддачі
Інтенсивність світіння стрічки - головна характеристика, яка відображається в люменах на 1 метр (лм / м). Знаючи кількість світлодіодів і їх тип, можна з легкістю вирахувати інтенсивність світіння.
Наприклад, є стрічка LED-CW-SMD3528. Світлодіоди білого кольору, кількість 30 шт. Розмір стрічки 2,8 мм 2 * 3,5 м. Світловий потік кожного світлодіода 5 лм. 5 * 30 = 150 лм. Цей потік можна порівняти з лампою розжарювання 10 Вт.
Давайте проведемо зворотний розрахунок:
Є кімната з розміром 5 * 4м. Периметр кімнати дорівнює 18м (5 + 4 + 5 + 4). При використанні ламп розжарювання в даному приміщенні потужність становить 200 Вт, потік = 3000лм. Довжина стрічки дорівнює довжині периметра, тобто 18м. Ділимо 3000 лм на 18м, отримуємо 166 лм / м-світловий потік. Підійде стрічка типу LED-CW-SMD3528, що має 30 світлодіодів на метр. При розрахунку не враховувалися втрати кольору. Вони рівні приблизно 50%. Тому, краще купувати стрічку з запасом, наприклад LED-CW-SMD5050.
Монохромні і RGB стрічки вважаються таким же чином. У таблиці наведено характеристики світлодіодних стрічок. Визначити їх можна, порахувавши кількість світлодіодів на одному метрі.
Основні технічні характеристики світлодіодних стрічок на напругу 12 В
Розмір світлодіода, мм 2
Кількість світлодіодів на один метр довжини світлодіодної стрічки, шт.
Потужність одного метра довжини світлодіодної стрічки, ват
Світловий потік метра довжини світлодіодної стрічки, лм
Еквівалентна потужність лампи розжарювання, ват
Підключення світлодіодним стрічки до бортової мережі автомобіля
Такі стрічки прекрасно підходять для під'єднання їх до мережі автомобіля. Варто лише врахувати напруга живлення. Вантажних автомобілів будуть потрібні вологозахищені стрічки на 24 В, легковим - на 12 В. Важливо враховувати полярність при підключенні, тобто не переплутати «+» і «-». Якщо ж вийде так, що полярність поплутав ні чого поганого не станеться. Просто стрічка не буде світитися.
Підключення стрічки до побутової електромережі 220В
Світлодіодні стрічки не можна підключати безпосередньо в мережу 220 В. Це призведе до поломки. Тому, слід підключати стрічки через так званий блок живлення. Він забезпечує перетворення змінної напруги 220 В в постійне 12 В або 24 В, в залежності від типу стрічки.
Вибір блоку живлення залежить не тільки від напруги, але і від величини струму. Щоб вибрати блок живлення, спочатку слід розрахувати загальну величину струму.
Наприклад, нам необхідно купити блок живлення для стрічки LED-CW-SMD5050. Довжина 18 м, кількість світлодіодів на метр 30 штук. Загальна кількість світлодіодів одно 540 шт. (30 * 18)
Згідно таблиці, світлодіод споживає 0,02 А. Загальна сума струму дорівнює 10,8 А (0,02 * 540).
Виходить, що для харчування такої стрічки знадобиться блок живлення на 12 В, має струм допустимого навантаження 10,8 А.
Далі зробимо розрахунок блоку живлення, множачи напруга на струм. Виходить 130 Вт. Щоб забезпечити надійну роботу, необхідно купувати блок живлення з запасом 20% по потужності. Вийшло 156 Вт.
Підключення світлодіодним стрічки до побутової електромережі 220 В без адаптера
Питання: Чи можна підключити стрічку до мережі 220В без блоку живлення? Припустимо по 2 шматочки паралельно один одному, 20 шматочків по 5 сантиметрів.
Відповідь: Можна підключити 20 шматочків стрічки послідовно до мережі 220 В. При підключенні слід врахувати, що підключати варто за схемою.
У мережі напруга змінно, отже, його потрібно випрямити. Для цього знадобиться діодний міст VD1-VD4. Щоб виключити мерехтіння, потрібно встановити згладжує електролітичний конденсатор C1. Для напруги не менше 300 В його ємність повинна дорівнювати 4,7 - 10 мФ. Чому так не можна робити? Тому що місця пайки оголені, будь-який дотик викличе замикання. Потрібно потурбуватися про захист цих місць.

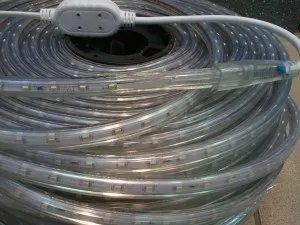

На даний момент в продаж надійшли Дюралайтовие стрічки. Вони призначені для підключення в мережу 220 В, виконані по вище вказаною схемою, закриті ПВХ корпусом.
Підключення RGB світлодіодним стрічки
Динамічного ефекту світіння не вдасться домогтися, підключивши даний вид стрічок до блоку живлення. Для цього був винайдений пульт ДУ і контролер, за допомогою якого можна в автоматичному режимі маніпулювати величиною вихідної напруги. Це дозволить домогтися ефекту переливання кольорів.
Це контролер CT305R, що забезпечує струм 5 А на кожному каналі. RGB стрічки мають загальний провід «+». Щоб контролер заробив, необхідно на вхід «INPUT» (V -, V +) подати струм з навантаженням не менше, ніж 15 А. При цьому потрібно дотримуватись полярності і напруга 12-24 В, яке є постійним. Найчастіше, стрічки мають кольорові проводи, що йдуть від них. Вони можуть бути чорні, червоні, сині та зелені. Їх підключають до відповідних клем «OUTPUT». Крім RGB стрічок до контролера можна підключити три монохромні стрічки. Щоб керувати порядком світіння, з'єднайте висновок контролера «OUTPUT» (V +), мінусові висновки можна з'єднати в будь-якому порядку і підключити до «OUTPUT» (R, G, B).
Електрична принципова і монтажна схема сегмента світлодіодним стрічки
маркування резисторів
Резистор має маркування у вигляді числа 151. Це означає, що його номінал дорівнює 150 Ом. Маркування наноситься у вигляді числа з трьох знаків. Остання цифра свідчить про те, скільки нулів потрібно додати до перших цифр. Припустимо, якщо останнє число 3, то резистор має номінал 15000 Ом.
Світлодіод має маркування підключення. Місце зі зрізом іменується катодом (мінусом) і має зріз.
Кріплення та з'єднання світлодіодних стрічок
Протилежна светодиодам сторона має клейку основу. Щоб приклеїти стрічку до поверхні необхідно відклеїти захисну плівку. Місця стрічки, які можна розрізати на частини мають зображення ножиць. Якщо такі шматки необхідно спаяти, скористайтеся малопотужним паяльником. У місцях зрізів є контакти, до яких можна припаяти дроти.
Так само на місці розрізу є маркування, що вказує на напруга живлення і полярність. Є спеціальні кліпси, вони дозволяють без пайки з'єднати кілька відрізків стрічок.
Один кінець стрічки має провідник. Він служить для підключення блоку живлення до стрічки. Щоб зробити підключення монохромного стрічки, буде потрібно 2 дроти, для RGB- 4 дроти (загальний чорний і 3 кольорових). Довжина проводів не повинна перевищувати 0,5 метра.
світлодіодні модулі
Поділу на частини підлягають тільки стрічки, не захищені від вологи. Стрічки, що мають вологозахист, не підлягають поділу на частини без розгерметизації. Саме тому були винайдені світлодіодні модулі. Вони застосовуються в будь-якій сфері, де потрібно з'єднати кілька відрізків стрічки. Вони широко застосовуються для створення автомобільної підсвічування. Варто тільки з'єднати модуль зі стрічкою і прикріпити його в салоні автомобіля.
Модуль схожий на ліжечко з металу або пластику, що має друковану плату і світлодіоди. Герметичність забезпечується за рахунок покриття плати силіконом. На зворотному боці наклеєна липка стрічка, знявши яку можна з легкість закріпити модуль в потрібному місці. Крім цього, є кріплення під саморізи. Розрахунок для модуля проводиться за тією ж схемою, що і для стрічки.

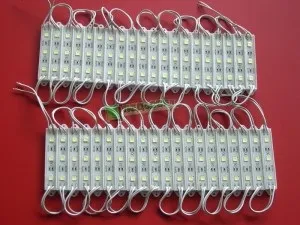

На фото можна побачити блок з 20 модулів.
Такі блоки легко нарощуються до потрібно числа модулів паралельним з'єднанням. Так само, за необхідності модулі можна роз'єднувати.
Про вибір перерізу проводу для підключення світлодіодної стрічки
Для харчування стрічки необхідна невелика потужність. Навіть для найяскравішою стрічки, що має в 1 метрі 60 світлодіодів, потрібно близько 1,2 А. Для такого типу стрічки підійде будь-який провід. А ось для стрічки, довжина якої 18 метрів, сумарний струм дорівнює 10,8 А.
Величину струму для різних типів стрічок можна побачити в таблиці.
Довідкова таблиця споживання струму світлодіодними стрічками на напругу 12 В
Тип світлодіодним стрічки
Кількість світлодіодів на один метр довжини світлодіодної стрічки, шт
Струм навантаження (A), на одиницю довжини кожного типу стрічки
При виготовленні стрічок виробники забезпечують потрібне перетин доріжок. Запас цих доріжок не повинен перевищувати 20%. Якщо підключити чотири відрізка стрічки послідовно, струм в три рази перевищить допустимий. Це виведе з ладу першу стрічку і може послужити поломкою інших стрічок. Тому, кожну стрічку потрібно підключати до блоку живлення окремо. Для цього підійде кабель перерізом не менше, ніж 0,5 мм 2. Підключення проводиться подвійним проводом. На фото показана схема підключення стрічок до блоку живлення для освітлення карнизів, що знаходяться вздовж стелі.
Були застосовані два блоки, так як один блок розрахований на споживання 6 А. Вони підключені до загального вимикача.
Стрічки RGB монтуються за цією ж схемою, тільки застосовується 4 дроти - загальний і 3 для кольору. Якщо є 1 потужний блок живлення, необхідно прокласти від нього до стрічок провід, який має більший перетин. При струмі 10,8 А потрібні дроти перетином 1,8 мм 2. тобто з житловою 1,5 мм. Стрічки підключаються через розподільну коробку, в якій підключені стрічки. Вони з'єднуються з блоком живлення тонкими проводами методом пайки або клемної колодкою. Блоки живлення зі значною потужністю мають великі габарити. Отже, краще застосувати більш слабкі, розмістивши їх якомога ближче до стрічки.
