Індикатори включення для електропаяльників
При складанні електронних конструкцій або демонтажі радіодеталей з друкованих плат іноді доводиться користуватися декількома електропаяльником різної потужності, підтримуючи одні з них включеними постійно, інші включати час від часу за потребою. Щоб в кожен момент знати, в якому стані знаходиться той чи інший паяльник, їх можна оснастити нескладними світловими індикаторами.
Основна проблема при цьому полягає в тому, куди помістити індикатор. На рис. 1 показана схема індикатора, в якому застосована лампа тліючого розряду. Цей пристрій призначений для електропаяльників, що працюють від мережі змінного струму напругою 230 В. Індикаторна лампа HL1 і струмообмежуючі резистор R1 установ-лени всередині корпусу розбірний ручки "китайського" паяльника потужністю 40 Вт (реальна - 30 Вт), поєднаного з вакуумним відсмоктуванням припою (рис . 2). Лампа HL1 - мініатюрна (діаметром 3 і довжиною 8 мм) газорозрядна, що застосовується в імпортних рокерних (клавішних) вимикачах (напруга - близько 60 В, колір світіння - помаранчевий). На її скляний балон надітий і приклеєний ціанакрілатним клеєм гумовий помаранчевий світлофільтр від ламп розжарювання 12 В 40 мА, що застосовувалися в імпортних автомагнітолах. Лампа із світлофільтром частково виведена назовні, для чого в корпусі ручки просвердлений отвір діаметром 4,5 мм. Усередині ручки лампа і резистор приклеєні спочатку ціанакрілатним клеєм, потім, через кілька годин, синтетичним клеєм "Квінтоль-люкс". Світіння цієї лампи добре помітно навіть на тлі дуже яскравого освітлення робочого місця.
Мал. 1. Схема індикатора, в якому застосована лампа тліючого розряду
Мал. 2. Індикаторна лампа HL1 і струмообмежуючі резистор R1
На рис. 3 показана схема індикатора для електропаяльників з робочою напругою 36, 40 або 42 В. Функцію власне індикатора виконує малогабаритна (довжина без латунних контактів - 32 мм) сигнальна лампа розжарювання на номінальну напругу 60 В і струм 50 мА. Таку лампу важко змонтувати в ручці електропаяльника, тому вона поміщена в відрізок напівпрозорого пластмасового корпусу від фломастера, надітий на шнур живлення в декількох сантиметрах від ручки паяльника (рис. 4). Замість зазначеної лампи можна використовувати будь-яку іншу з близькими значеннями робочих напруги і струму (наприклад, 48 В і 60 мА). Особливість такого індикатора в тому, що його світіння добре видно з будь-якого кута огляду.
Мал. 3. Схема індикатора для електропаяльників з робочою напругою 36, 40 або 42 В
Мал. 4. Сигнальна лампа розжарювання на номінальну напругу 60 В і струм 50 мА
Мал. 5. Схема світлодіодного індикатора
Мал. 6. Світлодіоди HL1 - HL4 - SMD-виконання на друкованій платі
Мал. 7. Монтаж індикатора
Встановивши токоограничивающие резистори пропорційно меншого або більшого опору, такий індикатор можна застосувати в електропаяльником, розрахованих на робочу напругу 6 або 24 В. Для більш рівномірного розподілу тепла, що виділяється всередині корпусу індикатора встановлені два однакових токоограничивающих резистора замість одного більшого опору.
Схема світлодіодного індикатора включення паяльника, розрахованого на роботу від мережі змінного струму напругою 230 В, показана на рис. 8. Світлодіоди HL1, HL2 включені зустрічно-паралельно, струм через них обмежують резистори R1, R2. Пристрій змонтовано в тонкій штепсель (рис. 9). Щоб не було її помітного нагрівання, застосовані надяскравих SMD-світлодіоди жовтого кольору світіння (використовувалися в автомобільній магнітолі для підсвічування кнопок). Середній струм через світлодіоди - близько 640 мкА при напрузі мережі 230 В. Сумарний опір резисторів R1, R2 вибрано з таким розрахунком, щоб уникнути пошкодження їх і корпусу вилки при напрузі до 420 В.
Мал. 8. Схема світлодіодного індикатора включення паяльника

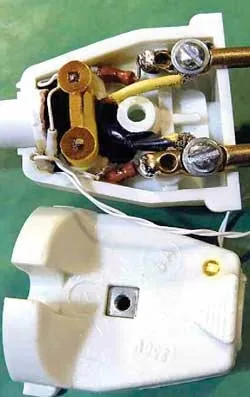

Мал. 9. Монтаж світлодіодів HL1, HL2
Перед монтажем до світлодіодів акуратно припаяні відрізки тонкого багатожильного монтажного проводу в фторопластовою ізоляції (без спеціального пристосування зробити це буде непросто). Резистори припаяні до латунних контактам мережевої вилки, світлодіоди встановлені в просвердлені з різних сторін вилки отвори. Зсередини вони приклеєні клеєм "Квінтоль-люкс", зовні - ціанакрі-латним або прозорим епоксидним клеєм. Висновки резисторів з припаяними до них проводами приклеєні до корпусу вилки клеєм БФ. Свічення кристалів цих світлодіодів також добре помітно навіть при дуже яскравому освітленні робочого місця.
На всіх фотографіях індикатори показані в робочому стані. Для фіксації положення індикаторів на шнурах живлення паяльників використаний білий або прозорий етіленвіні-лацетатний клей. Для ізоляції з'єднань і додаткової фіксації індикаторних вузлів використані термонасадкові трубки відповідного діаметру. При оснащенні паяльників описаними індикаторами також бажано надіти на шнур живлення два-три відрізка термоусаджуваної трубки трохи більшого діаметра, але не піддавати їх термічній обробці. Це дозволить при необхідності легко відремонтувати пошкоджений шнур живлення, що при експлуатації електропаяльників трапляється нерідко. На закінчення слід зазначити, що для сигналізації про включення паяльників замість саморобних індикаторів можна використовувати світяться дроти з вбудованою світлодіодним підсвічуванням, якщо замінити ними дроти живлення.
