Індикатор заряду для li-ion акумуляторів
Всім привіт, ми давно не робили індикатори розряду автомобільного акумулятора. Але в цій статті ми будемо робити такою, індикатор тільки для однієї банки LI-ION акумуляторів з напругою 3,7 вольт. Такі індикатори звичайно можна купити і на ринку, але, а для тих, хто не проти попрацювати руками і мізками, рухаємося далі.
Дана схема мало чим відрізняється від стандартних індикаторів заряду для автомобільних акумуляторів, але деякі відмінності все ж є. Схема цього індикатора побудована на базі компаратора LM-339.
Мікросхема LM339 містить чотири окремих компаратора, кожен з них має два входи і один вихід.
Якщо змінюється напруга на одному вході, це моментально призводить до зміни стану виходу компаратора.
На деяких входах компаратора потрібно формувати стабільний або опорна напруга.

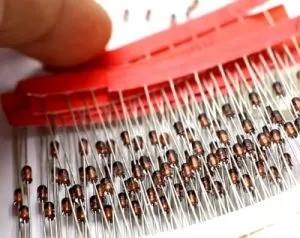

Як правило, для цих цілей використовується стабілітрон, але справа в тому, що ми збираємося контролювати напругу на низьковольтному джерелі. Сам стабілітрон також повинен бути низьковольтних. Точніше кажучи напруга стабілізації стабілітрона повинне бути менше ніж напруга максимально розрядженого акумулятора.
У разі ж звичайних LI-ION акумуляторів це близько 3-х вольт. Виходячи з вище написаного, для складання необхідно знайти стабілітрон з напругою стабілізації на 2,5 і менше вольт. (В нашому випадку був використаний стабілітрон на 3,3 вольт).

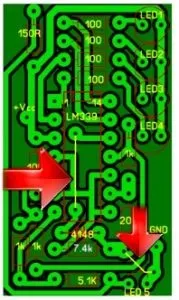

Рішення таке - використовувати світлодіод в якості джерела опорного напруги. Для червоних, жовтих і зелених світлодіодів мінімальне напруження світіння - в межах 2 вольт, тільки світлодіод вже підключається в прямому напрямку на відміну від стабілітрона. Резистивні подільники на входах компаратора довелося перерахувати під літієвий акумулятор. Була зроблена нова плата, розрахована для роботи з банками 3,7 вольт. Ще один момент на платі є дві перемички, позначені жовтими лініями.
Діод VD1 захищає мікросхему, в разі якщо ви переплутати полярність підключення до акумулятора.
Як нам відомо, напруга повністю зарядженого літій-іонного акумулятора повинно бути в районі 4,2 вольт, тому подільники підібрані в дуже вузькому діапазоні, при тому використані резистори з похибкою всього в 1%. що гарантує високоточну роботу індикатора. На платі маємо 4 індикаторних світлодіода (кольори можуть бути різними).
Для перевірки працездатності індикатора, його необхідно спочатку підключити до лабораторного джерела живлення, з виставленим напругою 4,2 вольт імітуючи повністю заряджений літій-іонний акумулятор.
Як видно, всі світлодіоди горять. Далі поступово знижуємо напруга, імітуючи розряд акумулятора, і відразу бачимо почергове потухання світлодіодів при певних напругах. Все працює.
Такий індикатор можна прилаштувати під якусь саморобку або використовувати в якості пробника для літієвих банок.
