Імпульсні випрямні діоди

ІМПУЛЬСНІ випрямні діоди

Для імпульсних джерел живлення найбільш підходять діоди з оптимізованими власними ємністю і часом, що вимагаються на те, щоб зворотне опір відновилося. Досягнення необхідного показника по першому параметру відбувається при зменшенні довжини і ширини p-n - переходу, це відповідно позначається і на зменшенні допустимих потужностей розсіювання.

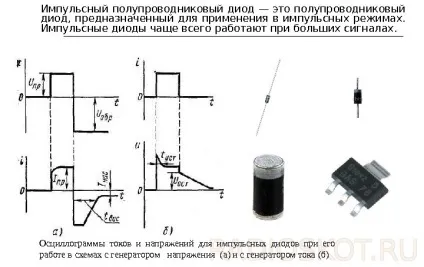

ВАХ імпульсного діода

Величина бар'єрної ємності у діода імпульсного типу в більшості випадків становить менше 1 пФ. Час життя неосновних носіїв не перевищує 4 нс. Для діодів даного типу характерна здатність до пропускання імпульсів тривалістю не більше мікросекунди при токах з широкою амплітудою. Звичайні діоди або взагалі не працюють з ДБЖ, або сильно перегріваються і різко погіршують свої параметри, тому потрібні спеціальні високочастотні елементи - вони ж "фаст діоди". Далі наводяться їх основні типи, найменування та характеристики, достатні для радіоаматорського практики.

Довідник імпортним по імпульсним диодам

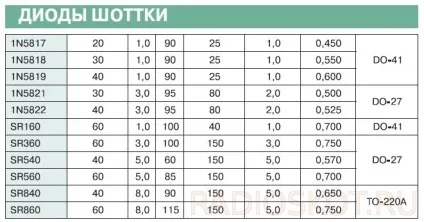

Діоди Шотткі в імпульсних БП

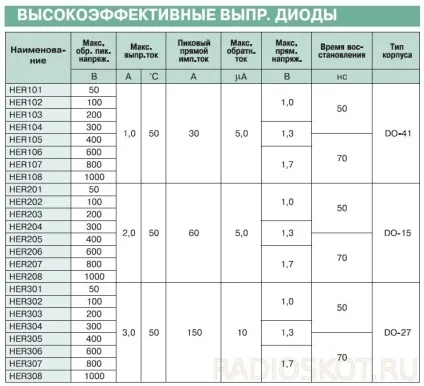

Високоефективні випрямляючі діоди

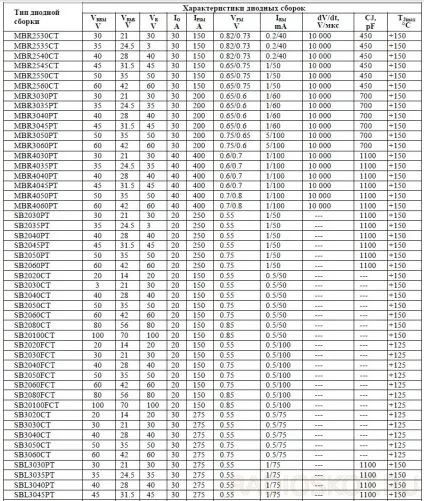

Інші діоди Шотткі

Кремнієві імпульсні діоди

Бистровосстанавлівающіеся діоди

Швидкодіючі випрямні діоди

Типи корпусів діодів

Всі ці діоди призначені для частот в кілька десятків кілогерц і використовуються в випрямлячах імпульсних блоків живлення. Природно їх можна ставити в звичайні трансформаторні БП на 50 Гц.
