Імпульсною лампою (ІЛ) називається газорозрядна лампа, розрахована на потужні імпульсні електричні розряди, що супроводжуються інтенсивним оптичним випромінюванням.

Лампи мають герметичний балон (колбу) зі скла або кварцу, наповнений хімічно неактивним газом (найчастіше ксеноном). Запалювання ІЛ здійснюється за допомогою третього, розташованого усередині або на поверхні лампи, керуючого електрода з подачею високовольтного імпульсу. У деяких випадках ІЛ не має керуючого електрода і запалюється короткочасним збільшенням напруги на основних електродах.

Харчування ІЛ здійснюється від електричного джерела, здатного забезпечити протягом короткого часу великий струм (найчастіше від електричного конденсатора).

Особливість ІЛ полягає в можливості їх ефективного використання при значному варіюванні амплітуди струму, тривалості та частоти розрядів при невеликих змінах ККД і спектрального складу випромінювання. Це дозволяє розширити асортимент ІЛ при обмеженому числі випускаються промисловістю типів. (В даний час з ІЛ отримані наступні максимальні значення параметрів: пікова електрична потужність - 2 # 8729; 10 8 Вт, світловий потік - 10 10 лм, яскравість - 10 11 кд / м 2. Діапазон тривалостей спалахів ІЛ характеризується значеннями 10 -7 ÷ 10 -2 с.)

Застосовуються в світлосигнального і фотоосветітельном обладнанні.

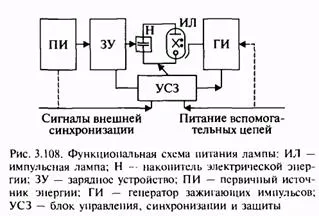

Схеми включення і харчування ІЛ з розрядом длитель-ністю в сотні мкс містять накопичувач, що заряджається від джерела постійного струму, і пристрої управ-ня, синхронізації і захисту, що регулюють роботу зарядного пристрою, генератора запалюють импуль-сов і розрядного контуру (рис. 3.108) .

Найпоширенішим і простим способом пі-танія ІЛ є підключення її до накопичувального конденсатору, при розряді якого генерується їм-пульс струму (див. Рис. 3.108). Накопичувач заряджається че-рез зарядний пристрій від первинного джерела по-постійного струму.

Дещо по-іншому харчуються «мікросекундні» ІЛ (рис. 3.109). Оскільки напруга, до якого зоря-жают розрядний контур, завжди вище напруги са-мопробоя лампи, то використовують керований розрядник, який розриває електричний ланцюг. У нуж-ний момент на керуючий електрод розрядника по-дається напруга, відбувається розряд спочатку між ним і одним з основних електродів, а потім і між двома основними електродами. При цьому на електроди лампи подається високовольтна напруга, міжелектродний проміжок пробивається, і вся енергія виділяється в газовому обсязі. Керованість ІЛ зави-сит від умов розряду в лампі, які характеризують-ся кількома параметрами. Це діапазон управ-ність (напруга між робочими електродами лампи, в межах якого забезпечується надійне запалювання розряду), потужність і енергія в каналі за-Жиган (допоміжного) розряду, час запаз-диванія імпульсу випромінювання щодо імпульсу запалювання.

Імп. лампи позначаються 3 літери і число: Перша літера: І-імпульсна; друга буква: Ф (С) -фотоосветітельная (стробоскопическая). До фотоосветітельним відносяться всі лампи розраховані на поодинокі спалахи (інтервалом 1с і більше). До стобоскопіческім относятсялампи розраховані на частоту спалахів більше 1 Гц. Третя буква характеризує форму світиться тіла і лампи (К-компактна, П-пряма трубка, Б-безкольцевого трубка дає безтіньового освітлення, Ш-лампа з малою відстанню між електродами в циліндричної або кульової колбі.) Число після букв у фотоосветітельних означає округлене. значення енергії спалаху в Дж, у стробоскопических середню потужність у Вт.
