Hyundai accent, електричне обладнання, Хендай акцент

Система електрообладнання негативного заземлення має робочу напругу 12 вольт. Харчування для системи електрообладнання надходить від свинцево-кислотного акумулятора, який заряджається від генератора. Слід зауважити, що при роботі з будь-яким елементом електрообладнання автомобіля провід негативної клеми акумулятора повинен бути від'єднаний для запобігання короткого зам.

Акумуляторна батарея Тип MF 45 Ач MF 55 Ач Ампер годинник (5HR) Більше 36 Ач Понад 44 Ач Ампер годинник (20HR) Більше 45 Ач Понад 55 Ач Сила струму при провертанні колінчастого вала непрогрітого двигуна 380 А 433 А Резервна ємність 80 хв 90 хв Щільність електроліту 1,270 ± 0,01 1,270 ± 0,01 Попередження Сила струму при провертанні колінчастого вала непрогрітого двигуна -.

ПОРЯДОК ВИКОНАННЯ 1. Звичайна електричний ланцюг складається з елементів електричного обладнання, вимикачів, реле, двигунів, запобіжників, плавких вставок і проводів і роз'ємів, які з'єднують всі елементи між собою, акумуляторною батареєю і "масою" автомобіля. 2. Причину несправності можна відшукати значно швидше.

Система зарядки включає батарею, генератор з вбудованим регулятором і контрольною лампою зарядки і проводами. В автомобілі встановлений генератор змінного струму з випрямлячем. Генератор - це трифазна синхронна електрична машина з електромагнітним збудженням. Напруга регулюється вбудованим регулятором напруги. При роботі генератора висока напруга, яка п.

ПОРЯДОК ВИКОНАННЯ 1. Увімкніть запалювання. 2. Після включення запалення при працюючому двигуні повинна горіти контрольна лампа зарядки акумуляторної батареї. 3. Від'єднайте роз'єм від резистора попереднього збудження генератора. Підключіть омметр до контактів 1 і 3 роз'єму з боку компонентів. Позитивний щуп (+) омметра п.

Ця перевірка дозволяє визначити надійність з'єднання клеми "B" генератора з позитивною клемою акумуляторної батареї. Підготовка до перевірки ПОРЯДОК ВИКОНАННЯ 1. Увімкніть запалювання. 2. Підключіть цифровий вольтметр до клеми "B" генератора і до позитивної клеми акумуляторної батареї. Умова перевірки.

Ця перевірка дозволяє визначити, виробляє чи генератор струм, який є еквівалентним номінальної потужності. Підготовка до перевірки ПОРЯДОК ВИКОНАННЯ 1. Перед випробуванням перевірте наступні елементи: - стан встановленої в автомобілі акумуляторної батареї; - натяг ременя приводу генератора. Попередження Акумуляторна батарея, яка використовується.

Мета цієї гри в тому, щоб перевірити, що електронний регулятор напруги підтримує виробляється напруга на необхідному рівні. Підготовка до перевірки ПОРЯДОК ВИКОНАННЯ 1. Перед випробуванням перевірте наступні елементи: - встановлена ​​в автомобілі акумуляторна батарея повинна бути повністю заряджена; - перевірте натяг.

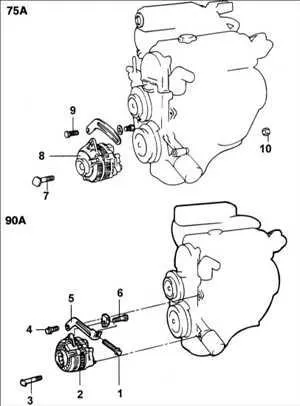

Елементи кріплення генератора 1 - регулювальний болт; 2 - генератор 90 А; 3 - болт, 20-25 Н • м; 4 - болт, 20-28 Н • м; 5 - кронштейн; 6 - болт, 12-15 Н • м; 7 - болт; 8 - генератор 75 А; 9 - регулювальний болт; 10 - болт, 20-25 Н • м. Зняття ПОРЯДОК ВИКОНАННЯ 1. Від'єднайте дріт від негативної клеми акумуляторної батареї і роз'єми від вентилятора радіатора і.

Акумуляторна батарея - це пристрій для зберігання енергії в хімічній формі, яка в подальшому може використовуватися як електрику. Акумуляторна батарея працює завдяки тому, що два різних металу, перебуваючи в кислотному розчині, створюють різницю потенціалів, в результаті чого виробляється електричний струм. ПОРЯДОК ВИКОНАННЯ 1. На а.

ПОРЯДОК ВИКОНАННЯ 1. Питома вага акумуляторного електроліту змінюється з температурою. Підвищення температури призводить до зменшення питомої ваги і навпаки. 2. Питома вага електроліту повністю зарядженої акумуляторної батареї повинен бути в межах між 1,260 і 1,280, при температурі 26,7 ° C. Коригування питомої ваги повинна проводитися додаванням 0,04 пунктів для.

Питома вага Метод зарядки Повільна зарядка (5A) Швидка зарядка (20A) Менш 1,000 14 год 4 год 1,000-1,300 12 ч 3 ч 1,300-1,600 10 ч 2,5 ч 1,600-1,900 8 ч 2,0 ч 1,900-1,220 6 ч 1,5 ч Більш 1,220 4 ч 1,0 ч.

ПОРЯДОК ВИКОНАННЯ 1. Вимкніть запалювання і всі споживачі електричної енергії. 2. Від'єднайте дроти від клем акумуляторної батареї. Негативний провід необхідно від'єднати в першу чергу і приєднувати в останню чергу. 3. Зніміть батарею з автомобіля. Попередження Якщо пошкоджений корпус акумуляторної.

Система запуску включає акумуляторну батарею, стартер, тягове реле, замок запалювання, блокуючий вимикач (тільки на автомобілях з автоматичною коробкою передач) і дроти. При включенні стартера через обмотку тягового реле стартера починає протікати струм від акумуляторної батареї, якір реле втягується і контакти реле замикаються. Одночасно якір реле через важіль ходять.

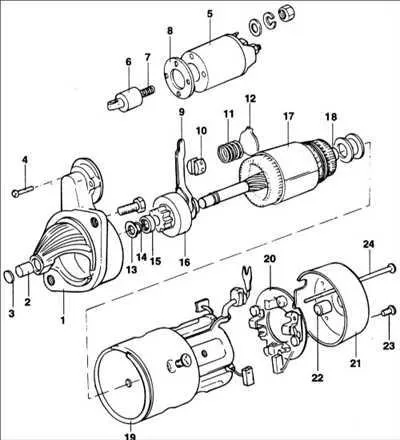

1 - передня кришка; 2 - передня втулка; 3 - кришка; 4 - болт; 5 - соленоїд тягового реле; 6 - плунжер; 7 - пружина; 8 - прокладка; 9 - важіль; 10 - власники; 11 - пружина; 12 - заглушка; 13 - шайба; 14 - завзяте кільце; 15 - стопор; 16 - обгону муфта; 17 - ротор; 18 - шайби; 19 - статор; 20 - щіткотримач ;.

Регулювання зазору шестірні ПОРЯДОК ВИКОНАННЯ 1. Від'єднайте провід від клеми М. 2. Додатковими проводами з'єднайте клеми акумуляторної батареї з клемами S і М. 3. Увімкніть запалювання, при цьому шестерня стартера висуватиметься вперед. Попередження Цю перевірку необхідно виконати протягом 10 с, так як, в іншому випадку, може перегоріти котушка тягового ре.

Перевірте що висота установки, вільний хід і зазор штифта з головкою і отвором під шплінт педалі зчеплення знаходяться в нормальних межах.

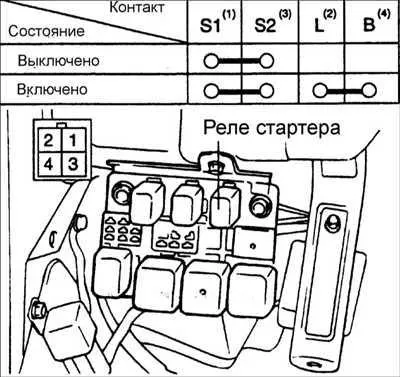

Зніміть реле стартера і перевірте провідність між його клемами. Якщо провідність не відповідає необхідній, замініть реле.

Перевірте провідність між клемами вимикача блокування запалювання.

Зняття і установка ПОРЯДОК ВИКОНАННЯ 1. Від'єднайте дріт від негативної клеми акумуляторної батареї. 2. Зніміть речовий ящик. 3. Від'єднайте дроти ланцюга управління обігрівача під речовим ящиком і з нижньої сторони панелі приладів. 4. Виверніть гвинти і зніміть центральну секцію панелі приладів.

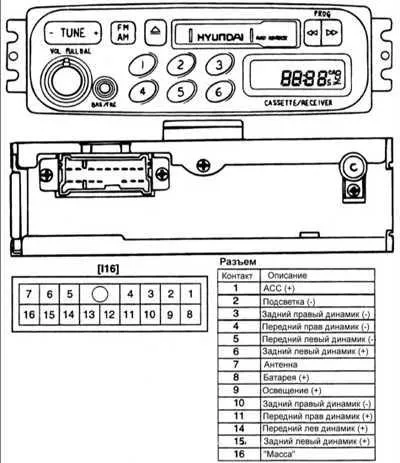

Передні динаміки ПОРЯДОК ВИКОНАННЯ 1. Зніміть оббивку передніх дверей, виверніть гвинти і зніміть динамік. 2. Установка проводиться в послідовності, зворотній зняттю. Задні динаміки ПОРЯДОК ВИКОНАННЯ 1. Зніміть задню полку. Виверніть гвинти і зніміть динамік. 2. Виверніть гвинти і.

ПОРЯДОК ВИКОНАННЯ 1. Від'єднайте дріт від негативної клеми акумуляторної батареї. 2. Зніміть задню поперечну обробку і оббивку з лівої задньої сторони багажника. 3. Відверніть гайку кріплення антени і дістаньте болт. Від'єднайте кабель антени і дроти подачі напруги до антени. 4. Установка проводиться в последо.

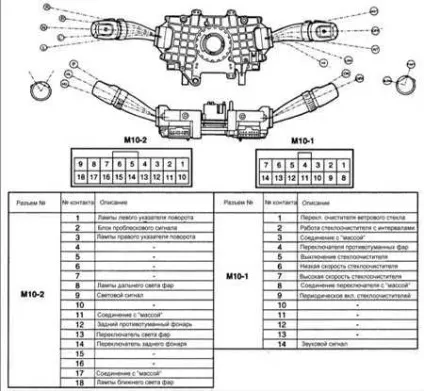

Зняття і установка Автомобілі без подушки безпеки ПОРЯДОК ВИКОНАННЯ 1. Зніміть кнопку звукового сигналу і рульове колесо. 2. Зніміть верхній і нижній кожухи рульової колонки. 3. Виверніть гвинти і зніміть багатофункціональний перемикач. 4. Установка проводиться в послідовності, обра.

ПОРЯДОК ВИКОНАННЯ 1. Виверніть болт і зніміть звуковий сигнал. 2. Установка проводиться в послідовності, зворотній зняттю. Регулювання ПОРЯДОК ВИКОНАННЯ При необхідності, обертаючи регулювальний гвинт, відрегулюйте тональність звуку. Попередження Після регулювання нанесіть.

Запобіжники служать для того, щоб розривати ланцюг, коли сила струму досягне певного значення, для того, щоб захистити елементи й проведення, які можуть бути пошкоджені занадто сильним струмом. Різке збільшення сили струму зазвичай це пов'язано з несправністю в ланцюзі, найчастіше коротким замиканням. Позначення ланцюгів, що захищаються запобіжниками, вказані на кришці блоку запобіжників.

Зняття і установка ПОРЯДОК ВИКОНАННЯ 1. Від'єднайте дріт від негативної клеми акумуляторної батареї. 2. Зніміть накладку комбінації приладів. 3. Виверніть гвинти і зніміть комбінацію приладів. 4. Установка проводиться в послідовності, зворотній зняттю.

Зняття і установка ПОРЯДОК ВИКОНАННЯ 1. Відверніть гайки і зніміть важелі склоочисників. 2. Зніміть кришку, розташовану під вітровим склом. 3. Зніміть двигун склоочисника. 4. Виверніть болти і зніміть механізм склоочисника. 5. Установка проводиться в послідовності, зворотній зняттю.

ПОРЯДОК ВИКОНАННЯ 1. Від'єднайте дріт від негативної клеми акумуляторної батареї. 2. Зніміть тримач в кришці бампера. 3. Виверніть болти і зніміть фару. 4. Установка проводиться в послідовності, зворотній зняттю.

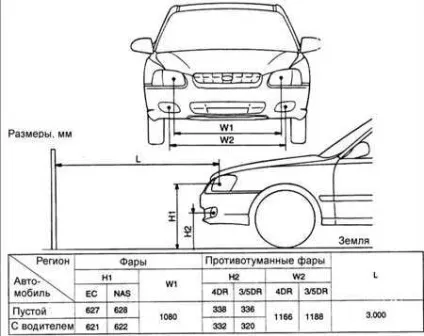

Світло фар повинен бути відрегульований із застосуванням спеціального обладнання і відповідно до інструкцій виробника обладнання. По черзі обертайте регулювальні колеса, щоб відрегулювати потік світла фар. Якщо спеціальне устаткування недоступне, виконайте регулювання наступним чином. ПОРЯДОК ВИКОНАННЯ.
