Хвіртка запаски своїми руками

Вахта ще не закінчилася, але терпіння вже не вистачало. сьогодні змився з роботи по-раніше, залишивши свого напарника сумувати на самоті, і відразу на гараж ...

Будучи на роботі, переглядав гуглом у величезній кількості варіанти виготовлення хвіртки. Варіантів багато, але те, що робив я - запозичене у Ниви і трохи від себе.

1. Простота монтажу-демонтажу (тримають 2 болта лісо-монтажних хомутів)
2. Не перешкоджає сигналам задніх ліхтарів, дозволяє відкривати борт.
3. Немає необхідності свердлити кузов.
4. Немає необхідності міняти бампер на силовий.

витрати:
Труби різних розмірів нові - 500 руб.
гнуті трубки 2 шт - 100 руб. за пару
болти, гайки, шайби - по 4 шт. М12 - 100 руб.
куточки - були в запасах.
Лесомонтажние хомути - продають в центрах кріплення. Використовуються для виготовлення багатоярусних будівельних лісів на основі труб. Я випросив 2 штуки у підрядників на роботі.
послуги зварника - тут хто як ...

І так - приступимо.

Так виглядають лесомонтажние хомути. Я кріпив до рами і бамперу на пару болтів М12 з широкими і граверними шайбами.

з торців труби вставляємо заготовки:
в куточок вкручена гнута труба з одного боку, і пряма з іншого.
На пряму частину натягнутий товстий гумовий шланг (узятий від якоїсь з колишніх моїх машин з радіатора)

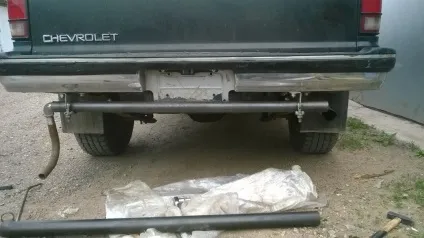

перша гнута труба

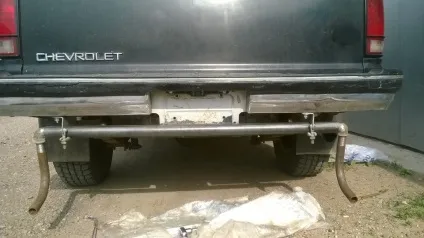

обидві труби на своїх місцях

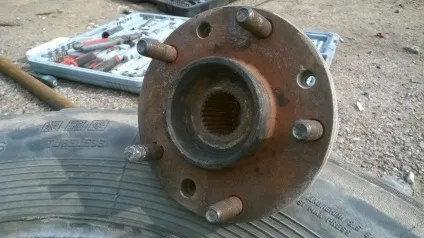

Ще була використана маточина, яку я замінив під час ремонту ходовки і майданчик від офісного крісла з гідравлічним поршнем.
Поршень був укорочений болгаркою і на цей шматок забита маточина. далі маточина була ошпарити і приварена разом з майданчиком.

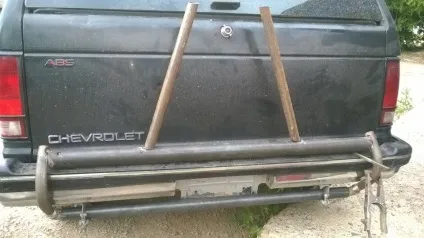

Прихоплювали конструкцію прямо на авто в установленому вигляді.

Далі була капітальна проварка всіх швів з посиленням куточками і плоскими трубками.

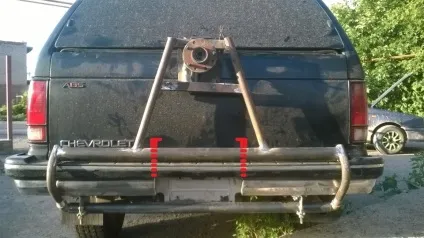

На поточний момент конструкція виглядає ось так!

Видно що зварювальник закосив поперечки, але переробляти вже не стали, надто хороші шви вийшли. стало шкода ... та й під колесом невидно ...

Далі слід фарбування (в срібло, під пороги і кенгурін або в чорний - поки не вирішив). І найголовніше - поки не зроблений фіксатор. Може хто порадить?

У мене дві думки:

1 варіант
В несучої трубі свердлити отвори і далі в бампер. Робити щось на зразок комірних засув.

2. варіант
Прісверліваем до борту скоби, і засуви ставити в них.

На сьогодні поки все. до кінця тижня буде все готово і я закінчу цей звіт.
До скорого!

Ціна питання: $ 30 Пробіг: 273000 км
