Хімічні саморобки - джерела струму

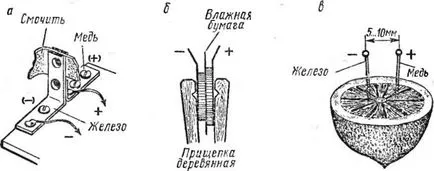

Саморобки для отримання струму извесно ще з простого курсу фізики. Коли в простій соляний розчин, занурюєш мідну і цинкову пластину. Найпростіший гальванічний елемент (різновид елемента Вольта) складається із сталевого і мідної пластин, розділених шаром промакательной паперу (15 х 40 мм), просоченої звичайної водопровідної водою або просто слиною (рис.1, а)

Якщо еле-мент не працюватиме, папір треба намочити в розчині кухонної солі (пів чайної ложки на склянку води). Такий «водяний» джерело живлення. приводить в дію будь-який пристрій (радіо-приймач, зумер і т.п.) дивує непосвячених наблюдателей.Большій ефект дає застосування мідних, цинкових або олов'яних пластин.

Такий елемент складається з дерев'яної або пласт-масової прищіпки для білизни, мідної, срібною або нікелевої монети і прокладки з вологою газетного паперу (рис.1, б). Електрорушійна сила (е. Д. С.) Елемента буде близько 0,1 В і їх можна з'єднати в батарею.

Досить ввести два провідника - залізний і мідний (рис.1, в) в лимон, яблуко або в солоний огірок (а ще краще в пиво), щоб отримати джерело струму з е. д. з. 0.1 В. Поєднавши кілька таких елементів, матимемо батарею, придатну для живлення найпростішого радіоприймача.

Енергію для радіоприймача можна черпати не тільки з антени, але і з землі. Це непоганий метод харчування радіопристроїв на екскурсіях, в наметах, кемпінгу і т.п. Якщо наш елемент помістити глибоко в землю (глибше шару промерзання, в середньому на глибину 1 м.), То їм можна буде користуватися безперервно протягом року.

Конструкція «земляного» елемента показана на малюнку нижче. Якість його роботи залежить від виду грунту, її вологості, а також від розмірів і матеріалу електродів, більш придатна волога жирна грунт. Чим більше поверхня електродів, тим менше внутрішній опір джерела струму.

Читайте також: Схема найпростішого радіоприймача

Вид матеріалу електродів мало впливає на величину електрорушійної сили джерела, яка зазвичай змінюється в межах 0,8 ... 1.1 В.
Найкращі результати дають такі гальванічні пари: цинк вугілля, алюмінії - мідь, цинк мідь. Якщо до елементу підключити будь-яку навантаження, то його напруга буде поступово зменшуватися поки не стабілізується після закінчення 15 ... 30 хв.

Найвищий К.К.Д. такого елемента досягається при струмі навантаження 1 ... 2 мА. (мною було досягнуто ток 12 мА, інший принцип, але також з використанням землі. Земляні батареї).

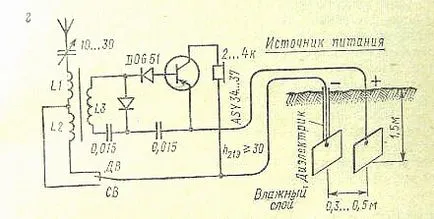

На малюнку нижче зображено схема детекторного приймача з харчуванням від земляного елемента, який складається з двох круглих стрижнів - сталевого (2,5 X 400 мм) і мідного (4X400 мм), рознесених на відстань 50 мм. Такий елемент працював в режимах 0,5 В / 0,25 мА при сухому грунті і 0,75 В / 0,9 мА - при вологій.
Для задовільної роботи простого приймача, що живиться «земляним» елементом, необхідно зробити зовнішню антену довжиною не менше 4 м і підвісити її на висоті не нижче 5 м від землі (чим вище, тим краще). Якщо після декількох місяців роботи напруга елемента під навантаженням зменшиться, слід збільшити площу електродів.

«Земляний» елемент і живиться їм двохдіапазонний приймач.
