Перш ніж перейти до вибору: ГЗШ (головна заземлювальна шина), шини заземлення РЕ і нульовий (робочої) шині N, розберемося з позначенням системами заземлення: ТN-С, ТN-S, ТN-С-S, ТТ; а так само з позначеннями PE і N - провідниками, в ⇒ПУЕ 7-го (пп. 7.1.36, 7.1.45).

Головна заземлювальна шина (визначення по ПУЕ):

1.7.119. Головна заземлювальна шина може бути виконана всередині ввідного пристрою електроустановки напругою до 1 кВ або окремо від нього.
Усередині ввідного пристрою в якості головної заземлювальної шини слід використовувати шину РЕ.
При окремої установці головна заземлювальна шина повинна бути розташована в доступному, зручному для обслуговування місці поблизу ввідного пристрою.
Перетин окремо встановленої головної заземлювальної шини має бути не меншим від перетину з РЕ (pen) -провідника живильної лінії.
Головна заземлювальна шина повинна бути, як правило, мідної. Допускається застосування головної заземлювальної шини зі сталі. Застосування алюмінієвих шин не допускається.
У конструкції шини повинна бути передбачена можливість індивідуального від'єднання приєднаних до неї провідників. Процедура відключення повинно бути можливо тільки з використанням інструменту.

У місцях, доступних тільки кваліфікованим фахівцям (наприклад, щітовихпомещеніях житлових будинків), головну заземлювальну шину слід встановлювати відкрито. У місцях, доступних стороннім особам (наприклад, під'їздах або підвалах будинків), вона повинна мати захисну оболонку - шафа або ящик з закриваються на ключ дверцятами. На дверцятах або на стіні над шиною повинна бути нанесена позначка рис. 1.

Призначення головної заземлювальної шини (ГЗШ):

ГЗШ - шина, що є частиною заземлювального пристрою (див.

примітку нижче)
електроустановки до 1 кВ і призначена для приєднання декількох провідників з метою заземлення і зрівнювання потенціалів в кожній електроустановці будинку, яка з'єднує між собою наступні провідні частини:

Мал. 1 Загальний вигляд щита ГЗШ

• Заземлювальний провідник, приєднаний до природного або штучного заземлювача (якщо заземлювач є).
• Металеві труби комунікацій, що входять в будівлю (труби гарячого і холодного водопостачання, каналізації, опалення, газопостачання тощо).
• Металевий каркас будівлі.
• Металеві частини централізованих систем вентиляції та кондиціонування.
• При наявності децентралізованих систем вентиляції та кондиціонування металеві повітроводи слід приєднувати до шини РЕ шаф харчування кондиціонерів і вентиляторів.
• Систему захисту від блискавок.
• Заземлювальний провідник функціонального (робочого) заземлення, якщо така є і якщо відсутні обмеження на приєднання ланцюгів функціонального заземлення до заземлювального пристрою захисного заземлення.

А так же ГЗШ може бути використана для розриву ланцюга заземлюючих пристроїв, якi з метою вимірювання опору розтікання струму.

Структура умовного позначення ГЗШ - ХХ - УХЛ4 ТВ:

Загальний вигляд ГЗШ:

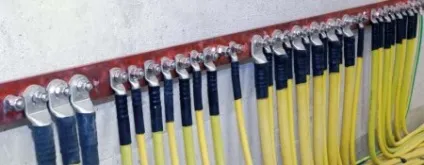

Як вже зазначалося раніше, ГЗШ може бути виконана всередині ввідного пристрою і окремо від нього, може встановлюватися як відкрито (за умови доступу лише кваліфікованим фахівцям), так і закрито, виконана з міді або із сталі (див. Рис.2). Застосування алюмінієвих шин не допускається. При цьому передбачається обов'язкова можливість індивідуального від'єднання приєднаних до неї провідників (тобто кожен провідник кріпиться окремо, від'єднання має бути можливо тільки з використанням інструменту).

Мал. 2 (а) ГЗШ з міді

Мал. 2 (б) ГЗШ зі сталі
