Гвинтові палі своїми руками виготовлення та встановлення

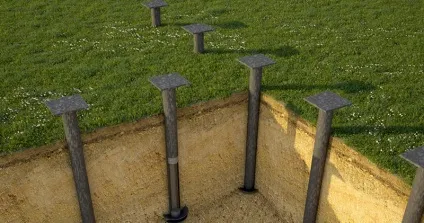

Фундамент на гвинтових палях - це універсальна конструкція, яку зводять на будь-яких грунтах. Роботи можуть проводитися при найнижчих температурах, під час опадів, у всіх кліматичних широтах. Для малоповерхового будівлі гвинтові палі своїми руками можна зробити за допомогою зварювального апарату, сталевої труби і листової сталі. Даний тип фундаменту користується популярністю, так як є найнадійнішим на складних грунтах, на ухилі, водних, болотистих ділянках. До його переваг відносяться легкий монтаж і низька собівартість.

Пристрій гвинтовий палі

Гвинтові паля виготовляється з високоміцної сталі. Від зовнішніх чинників вона захищається покриттям на основі епоксидної смоли або антикорозійною грунтовкою. В цілому виріб являє собою конструкцію з 3-х частин:

пустотіла труба;
Накінечник;
спиралевидная лопать.

Нижній кінець труби має загострену (конічну) форму. Верхній кінець являє собою оголовок, який приварюється після вкручування труби в грунт і заливки в неї бетонного розчину. Параметри всіх частин конструкції залежать від ваги будови, габаритів фундаменту, типу грунту. Краще не підбирати їх приблизно, а замовити розрахунок в проектній організації. Так Ви будете впевнені, що виготовлення паль відбувається з дотриманням норм будівництва і з урахуванням особливостей грунту.

Матеріали для виготовлення

Для виготовлення гвинтових палі потрібні знати такі дані:

довжина труби;
діаметр труби;
довжина наконечника;
крок лопаті;
діаметр лопаті;
кут нахилу лопаті до площини;
лінія приварювання гвинта до труби;
товщина стали (для приватного житлового будівництва дорівнює 4 мм).

Для прикладу наводимо значення діаметра труби і умови застосування даних паль в будівництві:

57 мм - для легких огорож (діаметр лопаті 200 мм);
102-108 мм - для будинків каркасного типу (крок гвинта 50 мм, діаметр гвинта 300 мм);
133 мм - для будинків з каменю, цегли, дерева, різних блоків;
159-325 мм - для великовагових будівель, включаючи багатоповерхові та промислові.

процес виготовлення

Отже, Ви вирішили побудувати невеликий будинок, гараж, госпбудівлі на фундаменті даного типу. Довжина кожної палі не повинна бути менше 200 мм. Їх виготовлення зажадає наявності наступних матеріалів:

труба відповідного діаметру;
лопать відповідного діаметру і кроку;
конусоподібний наконечник (наприклад, довжиною 150 мм).

Для робіт буде потрібно електричний зварювальний апарат та електроди 3 мм. Лопаті і конуси нарізають з листової сталі, при цьому слід врахувати особливу конфігурацію гвинтів. Конус розмічають у вигляді рівнобедреного трикутника з основою, рівним довжині окружності. Довжина сторін дорівнює довжина конуса (Завантажити креслення).

Важливо: самостійне виготовлення та зварювання частин повинні проводитися з чітким дотриманням параметрів. Найменші зміни можуть привести до порушення технології. Наприклад, незначний зсув кута на гвинті призводить до шлюбу у виробі і неможливості його використання.

Установка своїми руками

Палі можна вкрутити в землю за допомогою ручних пристосувань. Найпростіше з них - металева труба, яку вставляють в петлі, заздалегідь приварені до верхньої частини основи. Їх роблять з арматури d = 10 мм. Цю трубу штовхають, як важіль, вона обертає палю, відбувається її вгвинчування в грунт. Детально установка гвинтових паль своїми руками заснована на певній послідовності дій. Дотримуйтесь цю інструкцію:

Проведіть розмітку паль на ділянці згідно з розрахунками фундаменту. Максимальна відстань між ними не повинно перевищувати 3 м, найнадійнішим вважається відстань 2 м.
Кожну трубу встановіть строго вертикально гострим кінцем з лопатою вниз.
За допомогою труби чи брухту, що вставляються в петлі і використовуваних, як важіль, вкрутити палю в грунт. Мінімальне заглиблення становить 1,5 м. Якщо грунт складається з суглинку і глини, закручування продовжують крізь них до твердого шару землі.

заключні роботи

Висота над грунтом повинна відповідати проектним розрахункам. Вона може бути різною, якщо ділянка має ухили, піднесення. Саме тому фундамент такого типу не вимагає попереднього вирівнювання ділянки. Головне, щоб верхній край всіх труб знаходився на одному рівні (контролюють лазерним будівельним рівнем).

Після установки паль в їх порожнину заливають бетон М300. Для виготовлення 1 м3 беруть:

400 кг цементу;
1300 кг щебеню;
650 кг піску;
180 л води.

Після застигання розчину до верхньої частини кожної палі приварюють оголовок. Він має циліндричну основу з квадратної "кришкою". До ростверків прикріплюється обв'язування. Вона виготовляється з будь-якого матеріалу в залежності від самої будови: двутавр, швелер, брус, залізобетонна плита.
