Гусеничний всюдихід «улан» на серійних планетарка

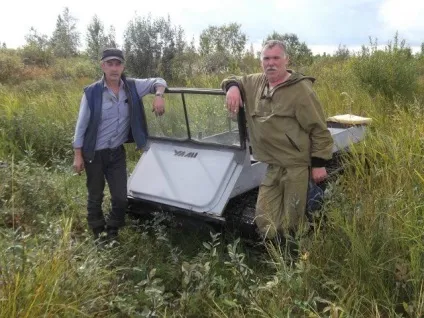

На фото Олександр Уланов зі своїм другом на тлі свого дітища, всюдихода "Улан".

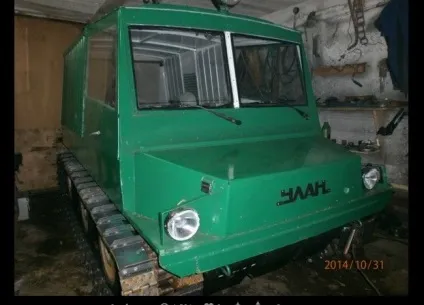

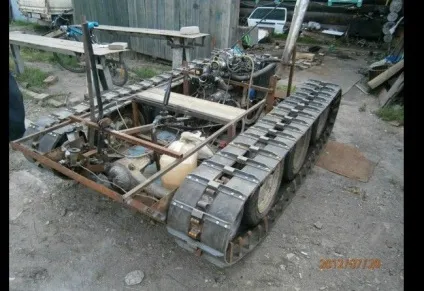

Ось так їздить "Улан" зараз.
Деякі тактико-технічні характеристики всюдихода:
1) Двигун-УД-25, двоциліндровий двигун внутрішнього згоряння з повітряним охолодженням.
2) Муфта зчеплення від мотоцикла Урал.
3) КПП-коробка передач від мотоцикла Урал.
4) Друга КПП від автомобіля Форд, типу Жигулів ВАЗ-2101.
5) Планетарні редуктора (з серійних 3МП 40) з передавальним числом 4-1.
6) Гальмо основний барабанний з ВАЗ-2101
7) Гальмо планетарний саморобний з тракторної фрикційної стрічки.
На будівництво всюдихода пішло приблизно 3 місяці, хоча над кресленнями робота тривала весь рік.
Розглянемо поетапно роботу майстрів з Уралу.

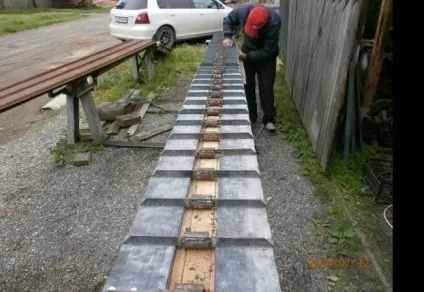

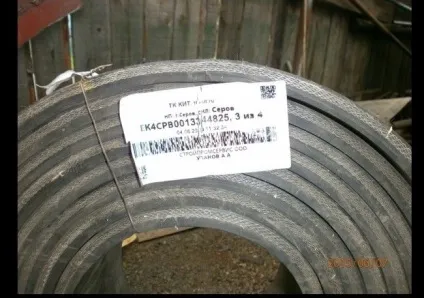

Куплена транспортерна стрічка для виготовлення гусениці.
Пристосування для виготовлення напрямних іклів.

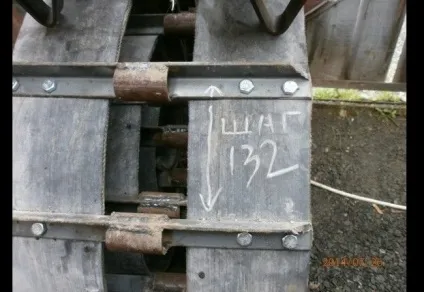

Крок траків на гусениці.

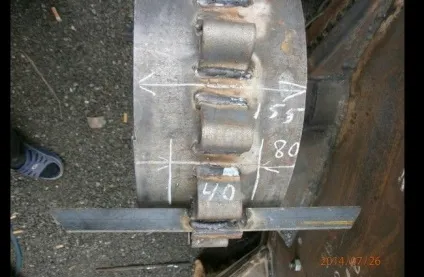

Зуби на зірочці.

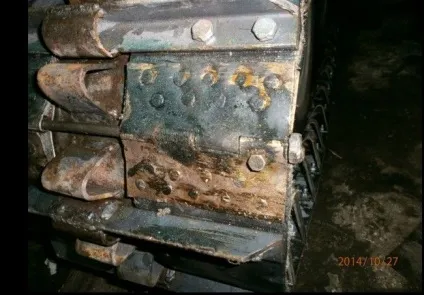

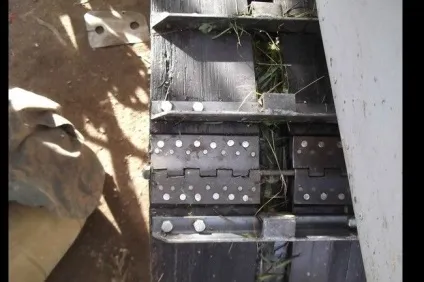

Механізм кріплення гусениці.

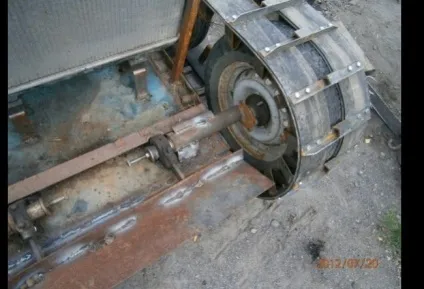

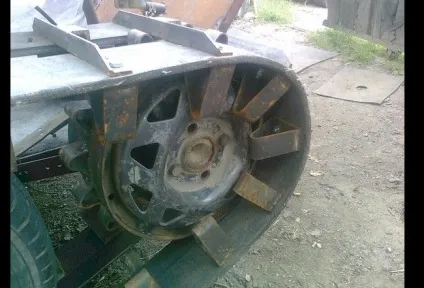

Гусениця одягнена на зірочку.

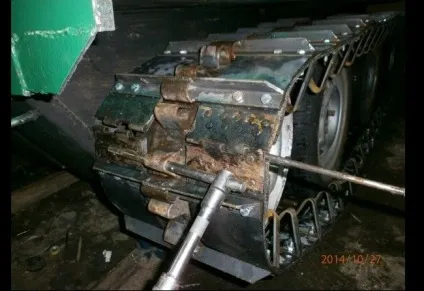

Механізм кріплення гусениці під час експлуатації.
Стрічка зшита прутком.
Ширина гусениці 315 мм.

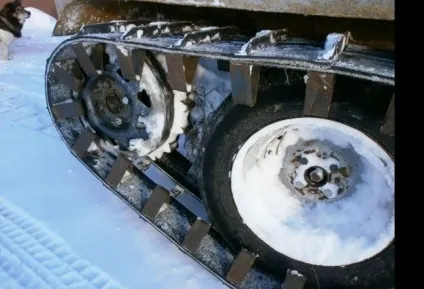

В експлуатації взимку.

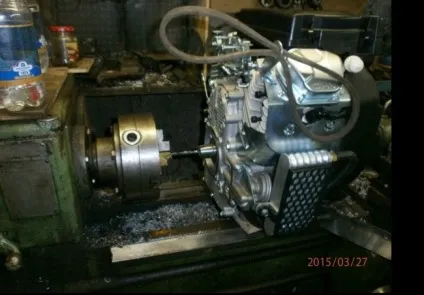

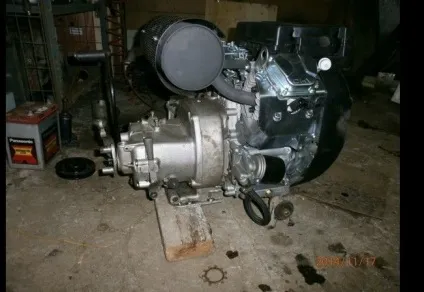

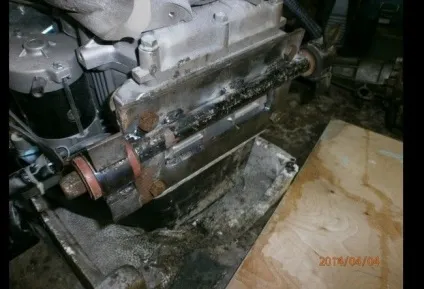

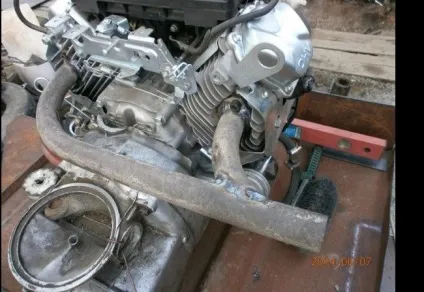

Двигун УД-25 готовий до установки після деяких переробок.

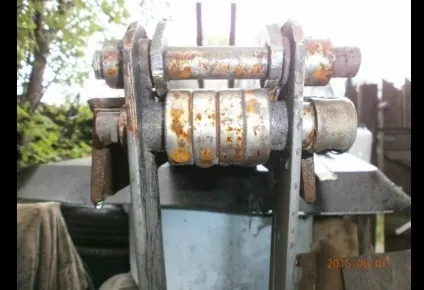

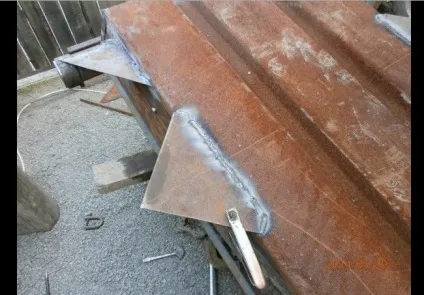

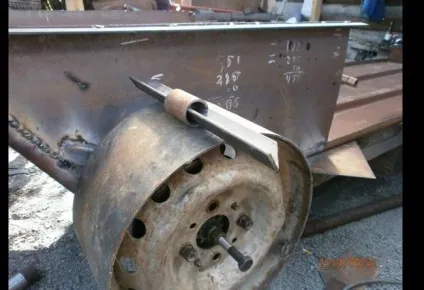

Косинки для посилення осей опорних ковзанок.

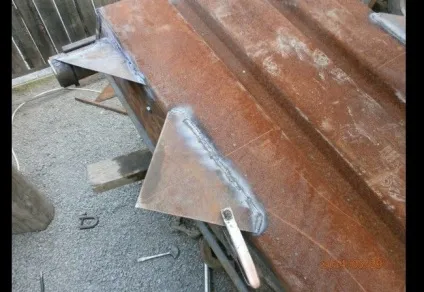

Осі опорних ковзанок приварені і посилені.

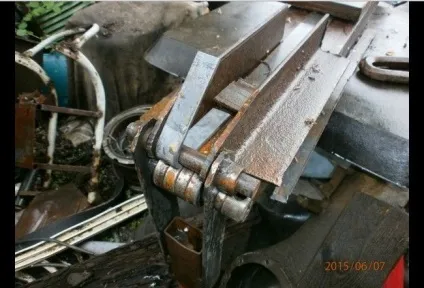

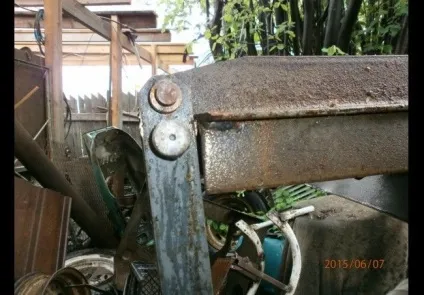

Вузол кріплення лінивця.

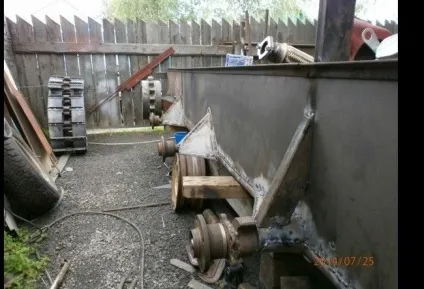

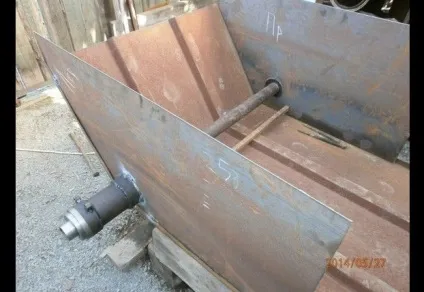

Підготовка кріплення двигуна до корпусу човна.

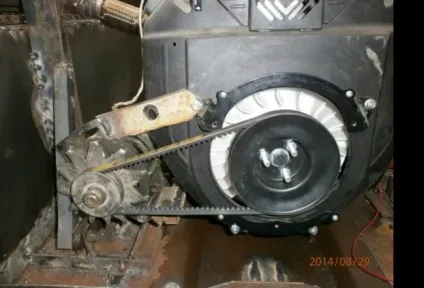

Для кріплення шківа на колінвал треба просвердлити отвір і нарізати різьбу під болт. Шків потрібен для установки генератора.

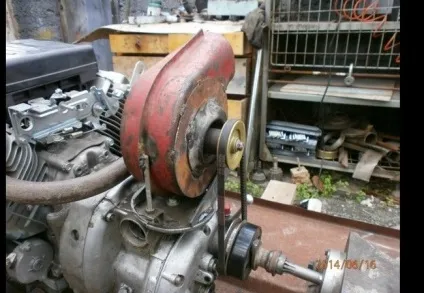

Установка вентилятора для опалення кабіни.
Обробка задньої балки для установки коробки від Уралу.

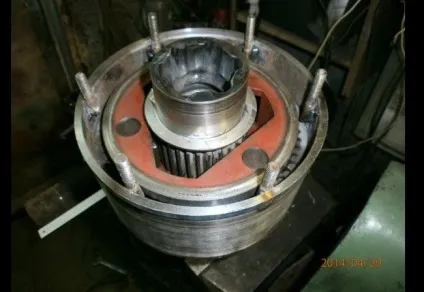

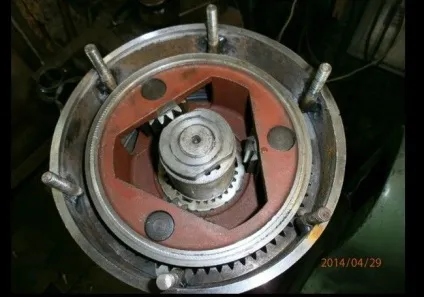

Планетарний механізм з розмірами.
Кріплення коробки передач.

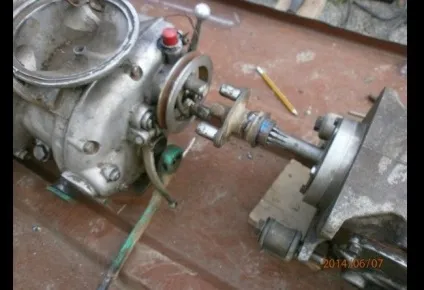

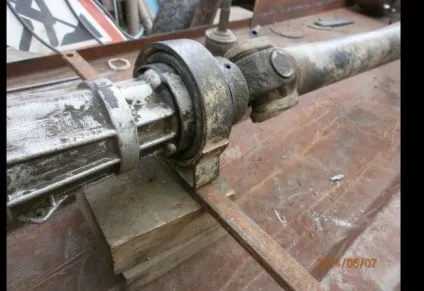

Муфта кріплення між двома коробками.
Шліци під вал приварені.

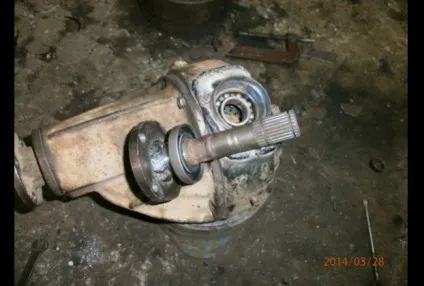

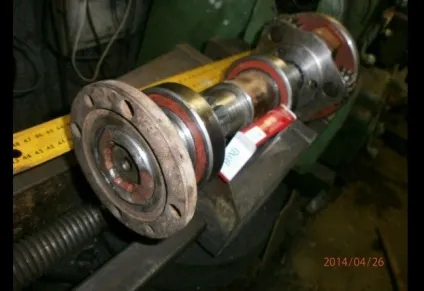

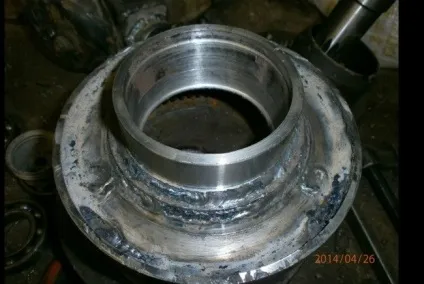

Посадочне місце підшипника.

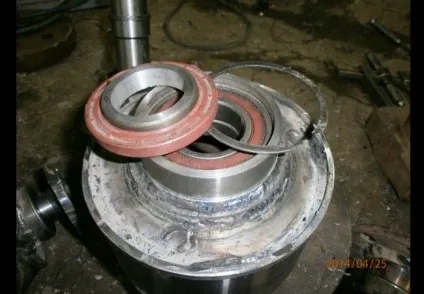

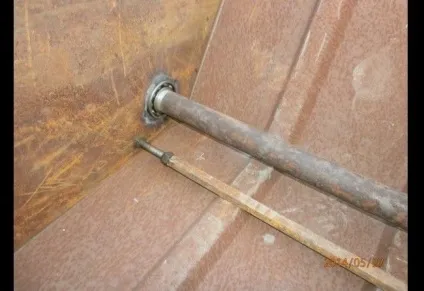

Підшипник фіксується стопорним кільцем і встановлюється манжетное ущільнення.

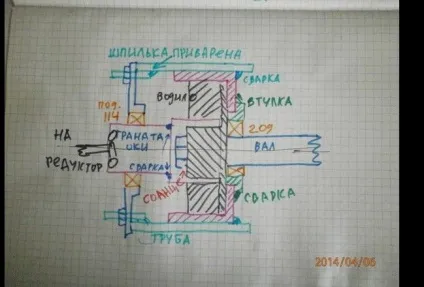

Механізм повороту з валом в зборі.
Планетаркі зібрані, панчохи у міст відрізані.

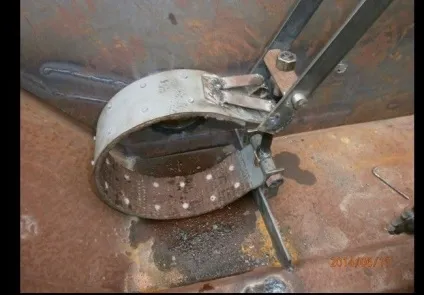

Гальмівна стрічка для гальмування планетаркі.
Для вирізу отворів під панчохи для маточини ведучої зірочки механізм збирається на вал.

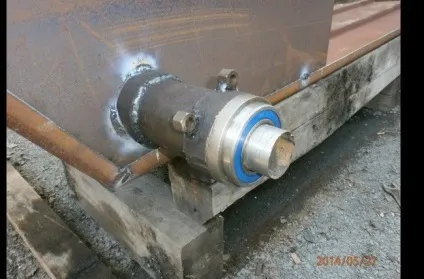

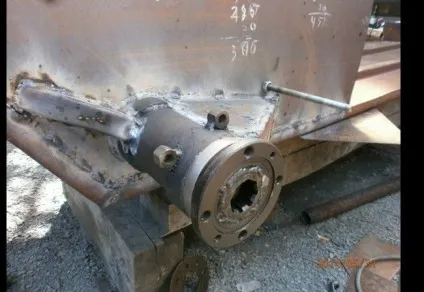

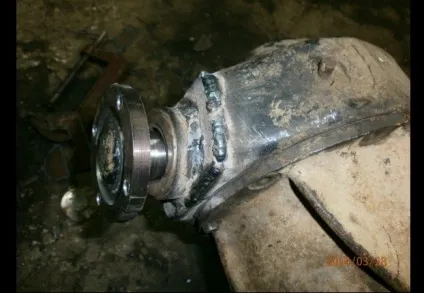

Панчоха приварений ззовні до корпусу човна.

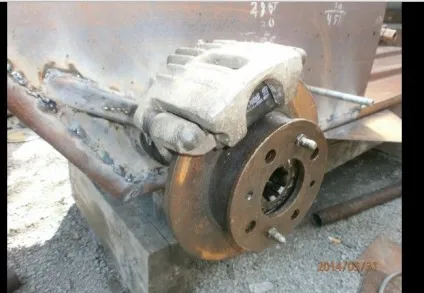

Кріплення супорта з дисковими гальмами.
Провідна зірочка одягнена.

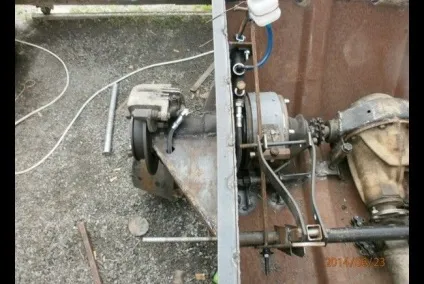

Задній міст і планетарний механізм з'єднані через ланцюгову муфту.
Кріплення гальмівної стрічки.

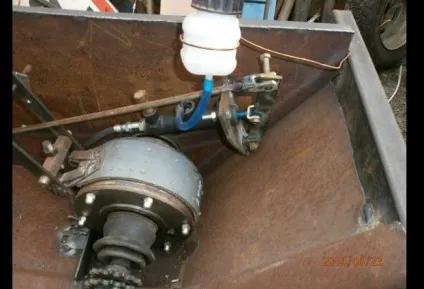

Система гальмування зірочки гідравлічна.
Система гальмування планетаркі.

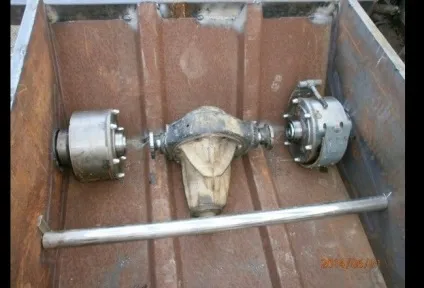

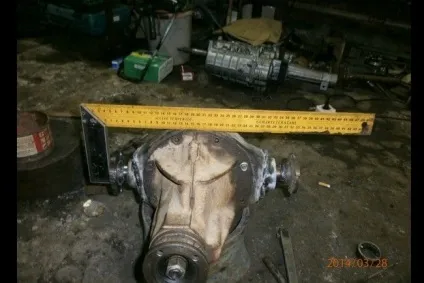

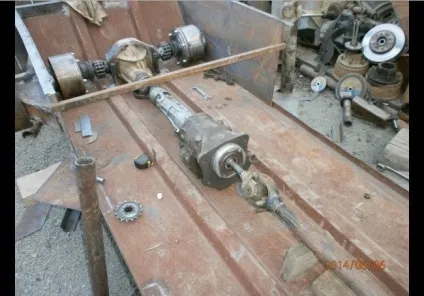

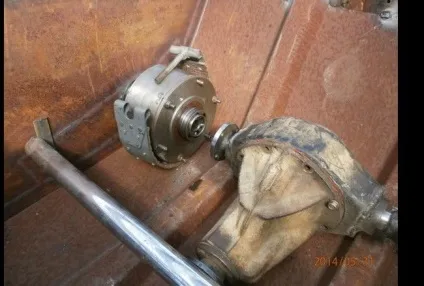

Підготовка заднього моста.
Розміри в зібраному вигляді.
Планетарний механізм зібраний і перевірка його в роботі.

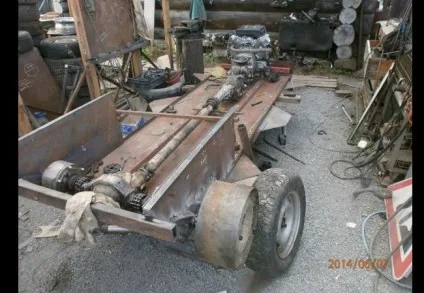

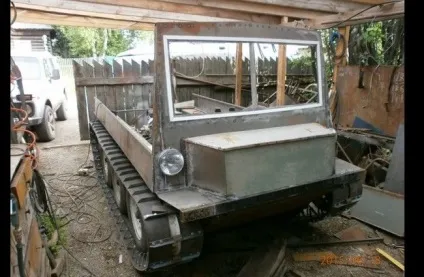

Основа всюдихода зібрана.

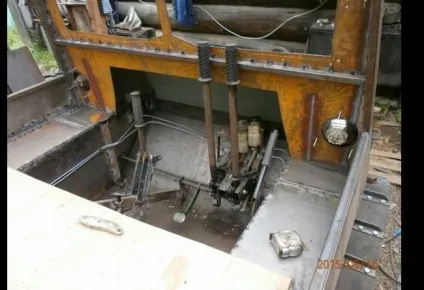

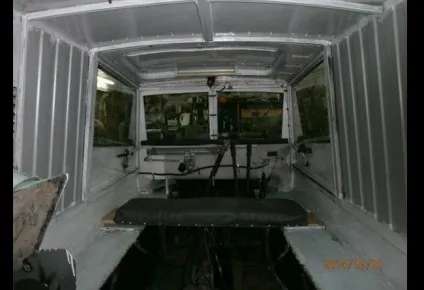

Майбутня кабіна водія.

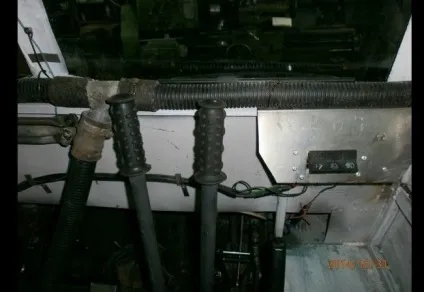

Панель приладів в кабіні водія.
Майбутня кабіна водія.
Система підігріву лобового скла і кабіни водія.
Всі фото про будівництво всюдихода "Улан" можна подивитися тут.
Зараз Олександр Уланов займається будівництвом другого всюдихода типу "Улан" з планетарка, коли буде готове виріб, можливо, теж напишемо статтю, а зараз побажаємо йому успіхів.
